SWR AX P1-3k, M1-4k, M1-5k
3.
Wechselrichterbetrieb und Netz-Formen
Solarwechselrichter ohne Netzeinspeisung sind eingangsseitig gegenüber dem
Netz als Last zu sehen und ausgangsseitig bezüglich der Verbraucher als Ge-
nerator. Hierbei ist zu beachten, dass ausgangsseitig beim Anschluss und Auf-
bau des Netzes sämtliche Sicherheitsrichtlinien (Verbraucher- und Berührungs-
schutz) eingehalten werden. Die Problematik oder eine Sicherheitslücke ent-
steht oft dadurch, dass die Wechselrichter beim Umschalten der Betriebsarten
Netzbetrieb in den Inverterbetrieb den Bezugsleiter (N bzw. PEN) unterbrechen.
Dadurch wird aus einem TN-S Verbrauchernetz im Inverterbetrieb plötzlich ein
IT Verbrauchernetz. Funktional wäre dieser Umstand nicht problematisch aber
sicherheitstechnisch ist es nicht akzeptabel, wenn der Bezugsleiter verloren
geht und dadurch der Berührungsschutz (z.B. RCD) wirkungslos wird.
Innerhalb unserer AX – Serie ist deshalb eine Sternpunktnachbildung realisiert,
welche auch die Richtlinie VDE AR-E 2510-2 berücksichtigt. Hierbei wird beim
Umschalten (Netzbetrieb -> in den Inverterbetrieb) zwar auch das Netz durch
den Trennschalter abgekoppelt, aber gleichzeitig erfolgt eine Sternpunktnach-
bildung durch den Inverter. Der Schutzleiter muss zu diesem Zwecke immer an-
geschlossen sein.

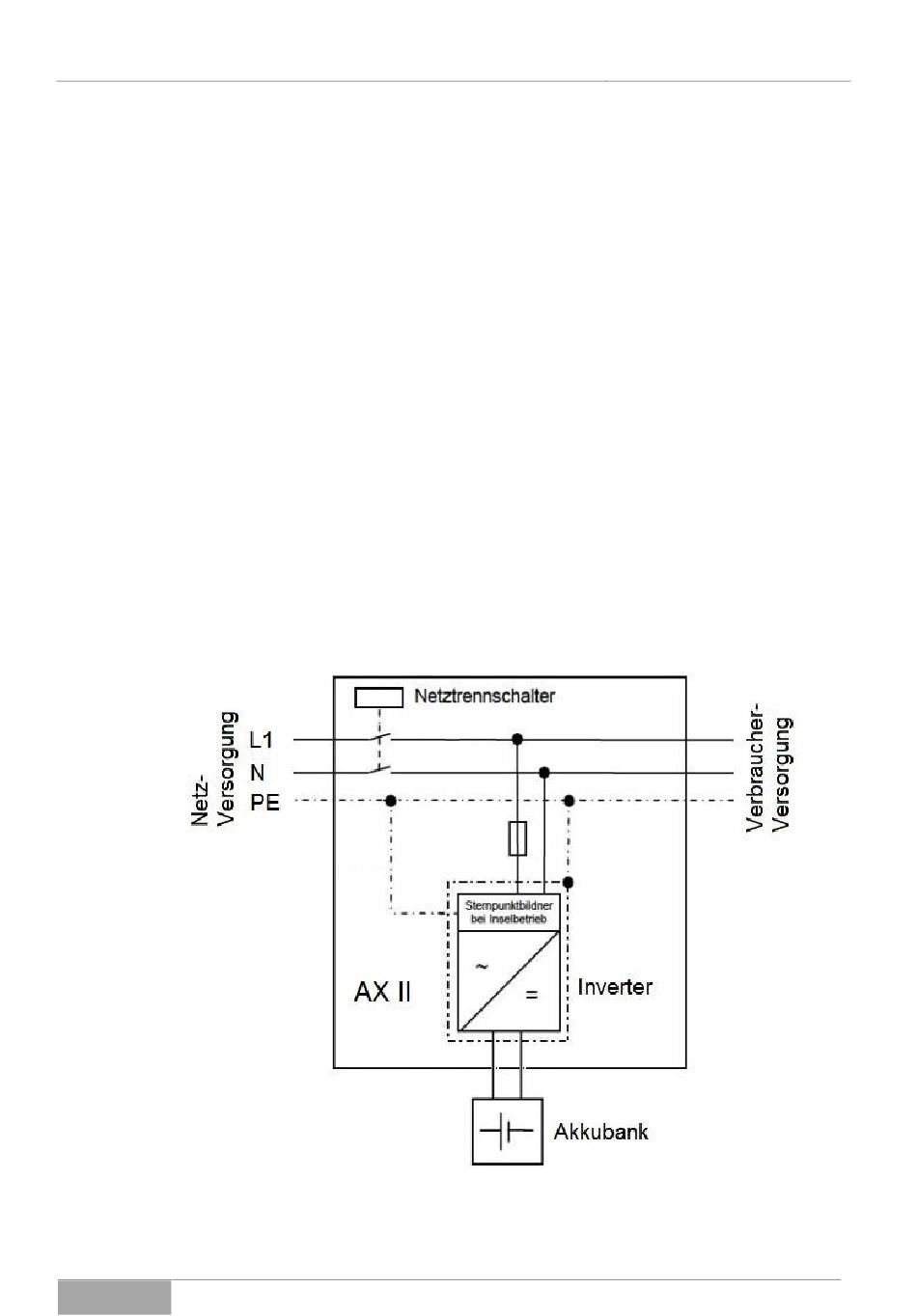

Abb. 3-1 Sternpunktnachbildung der AX Wechselrichter Serie.
AX-Serie
Sicherheitshinweise
19
