SWR AX P1-3k, M1-4k, M1-5k
6.4
Aufbau und Anschluss einer Parallelanlage
Beim Aufbau einer Parallelanlage sind die Anschlüsse der einzelnen Geräte
gemäß dem vorangegangenen Kapitel (6.3 Anschluss des Solarwechselrich-
ters) vorzunehmen. Beachten Sie dabei im Wesentlichen die Leitungsausfüh-
rungen und Absicherungen.
Beim Anschluss von Parallelanlagen ist darauf zu achten, dass ausgehend der
Sammelschienen die Leitungslängen zu allen Wechselrichtern gleich gehalten
werden. Ist dies nicht der Fall werden durch die unterschiedlichen Leitungsver-
luste Spannungs- und Leistungsverzerrungen zwischen den einzelnen Geräten
auftreten.
Zudem ist immer darauf zu achten, dass alle Wechselrichter die im Parallel- od.
Drehstrombetrieb arbeiten, die gleiche Firmware (Softwarestand) aufweisen.
6.4.1
Parallelanschluss an die Akkubank
Beim Anschluss an die Akkubank ist dafür Sorge zu tragen, dass alle beteiligten
Geräte an der gleichen Akkubank angeschlossen sind. Ist dies nichtzutreffend,
wechselt der Inverter sofort in den Fehlerbetrieb.

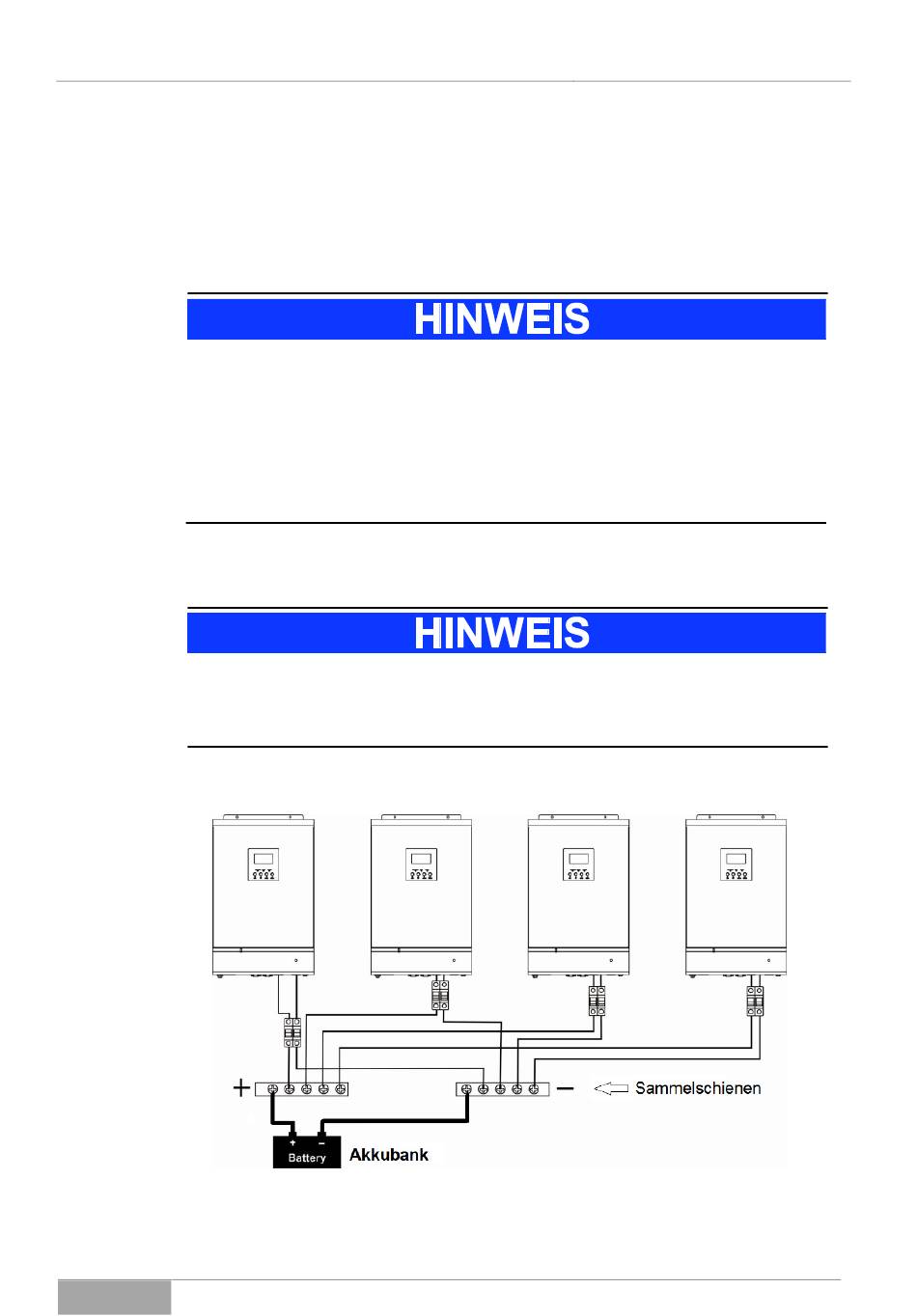

Die nachfolgende Darstellung (Abb. 6-20) zeigt den grundsätzlichen Aufbau:
Abb. 6-20 Akkubankanschluss einer Parallelanlage.
AX-Serie
Installation und Anschluss
47
