SWR AX P1-3k, M1-4k, M1-5k
•

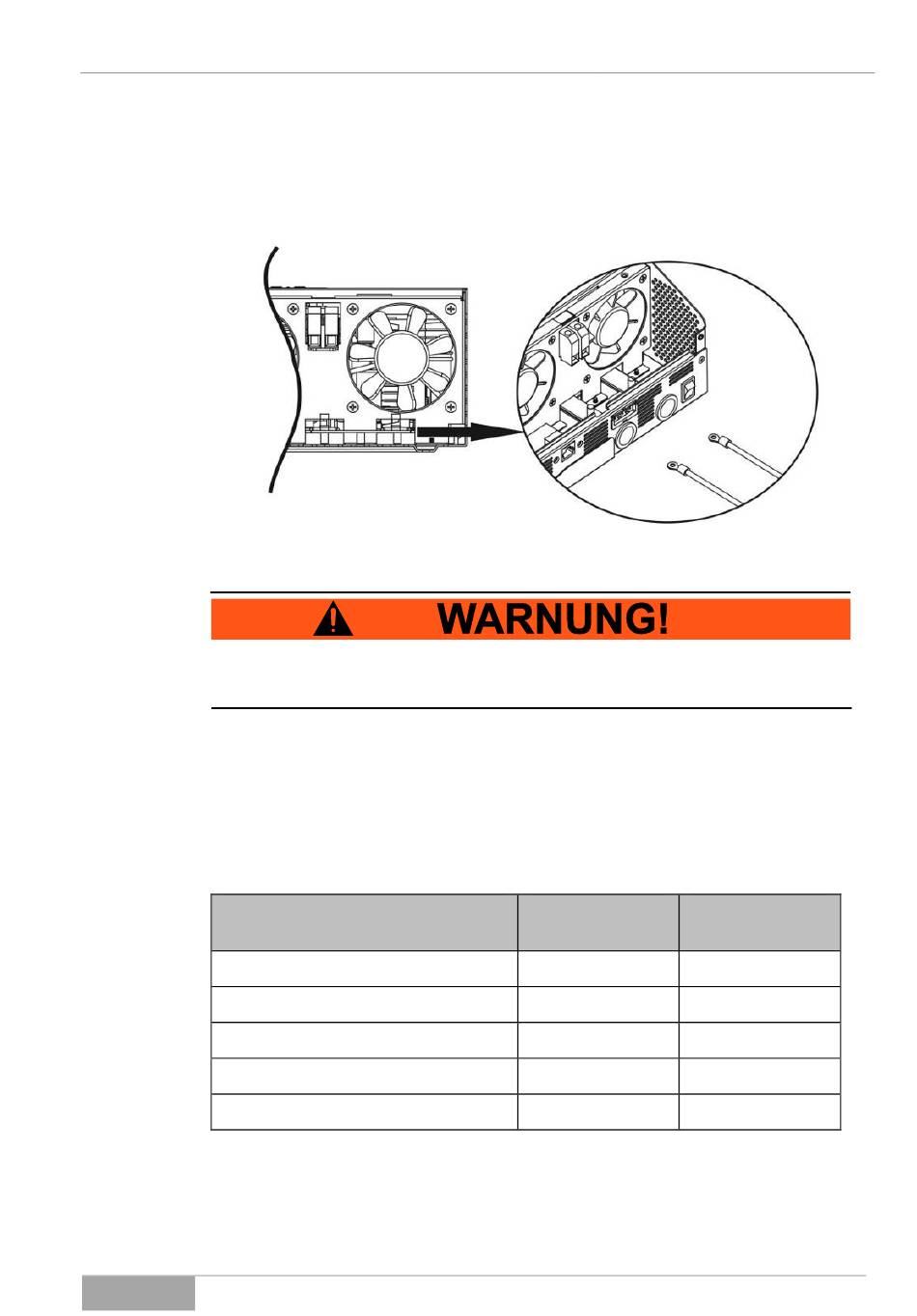

Abb. 6-13 Lage der Akkubankanschlüsse.
Prüfen Sie in jedem Falle nochmals die Polarität und den festen Sitz der Ver-
bindung.
6.3.2
Anschluss der PV Module
Um die maximale Sicherheit und Energieeffizienz der Anlage zu erhalten, sind
PV-Leitungen mit ausreichendem Kabelquerschnitt und entsprechender Lei-
tungsabsicherung zu verwenden. Hierzu sehen Sie die Werte der nachfolgen-
den Tabelle als Vorschlag:
Modell:
AX-P1: 3 kVA 24 V 1500 W
AX-P1: 3 kVA 48 V 3000 W
AX-M1: 4 kVA 48 V 4000 W
AX-M1: 5 kVA 24 V 4000 W
AX-M1: 5 kVA 48 V 4000 W
**Der angegebene Leitungsquerschnitt ist für eine Leitungslänge von 10 m (ein-
fach) ausgelegt. Bei längeren Leitungen muss der Leiterquerschnitt entspre-
chend höher ausgelegt sein.
AX-Serie
Führen Sie die konfektionierten Leitungsenden jeweils durch die ent-
sprechende Bodenöffnung und schrauben diese gemäß der Polarität
an den Akkubankanschlüssen (Abb. 6-13) an. Das aufzubringende
Drehmoment beträgt dabei 2-3 Nm.
Installation und Anschluss
Max. Strombe-
Leiter-
lastung:
querschnitt**:
60 A
60 A
80 A
80 A
80 A
10 mm²
10 mm²
16 mm²
16 mm²
16 mm²
42
