SWR AX P1-3k, M1-4k, M1-5k
Installation und Anschluss
Stellen Sie sicher, dass Sie die Verbraucher mit dem AC-Ausgang (OUTPUT)
verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht
sind. Der Schutzleiter ist unbedingt anzuschließen.
Denken Sie immer daran, dass alle angeschlossenen Verbraucher separat ab-
gesichert sein müssen (LS, RCD/FI, Isolationswächter). Halten Sie generell alle
Richtlinien und Normen (z.B. VDE-AR-E 2510-2) zu der von Ihnen gewählten
Netzform (IT, TN, TT) ein.
6.3.4
Abschließende Montage
Nachdem nun alle Kabelverbindungen
aufgelegt sind, prüfen Sie in jedem Falle
noch einmal die Polarität und den festen
Sitz der Verbindungen.
Anschließend können Sie den Geräte-
boden gemäß der nachfolgenden Abbil-
dung (Abb. 6-19) wieder schließen.

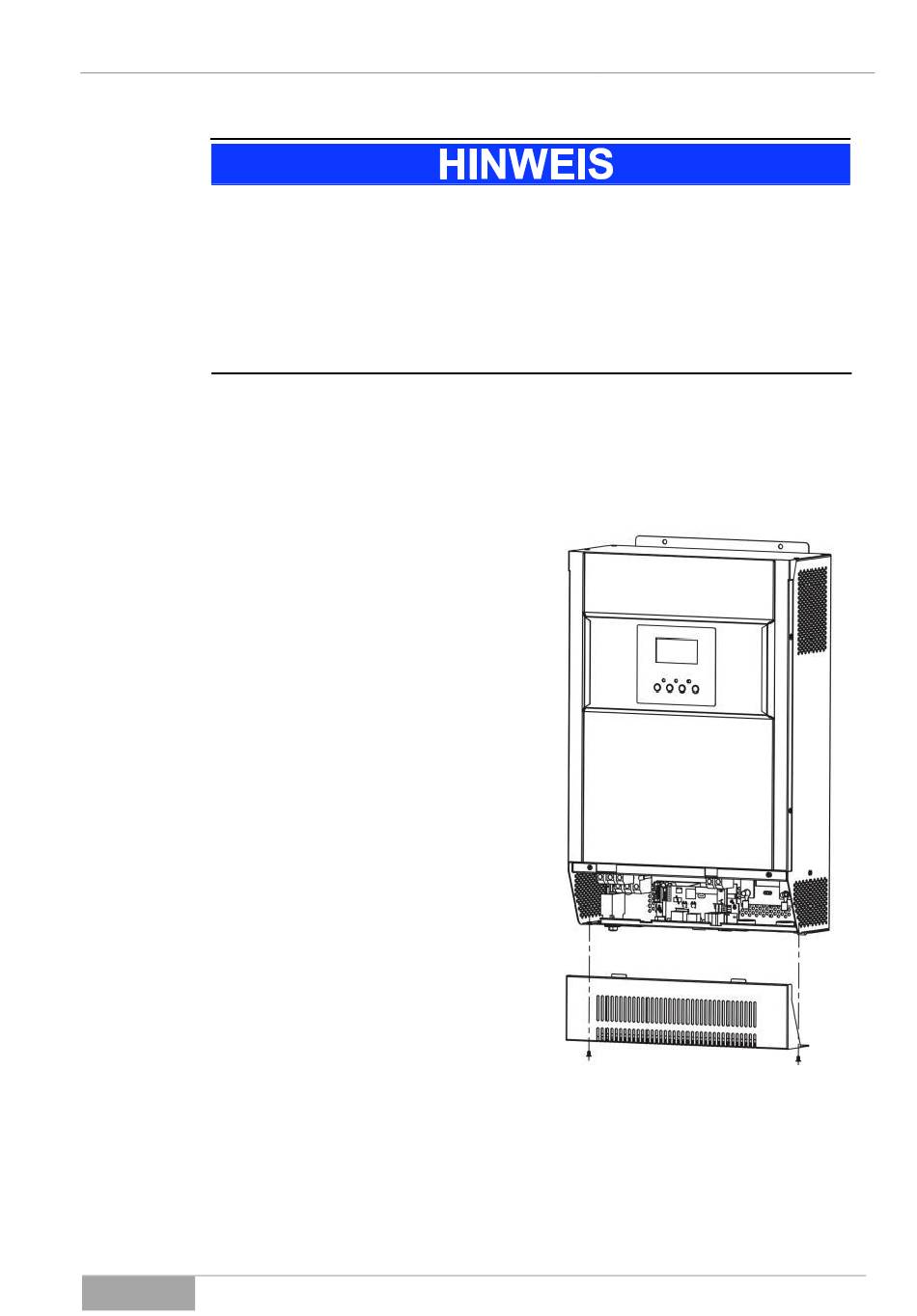

Abb. 6-19 Schließen des Anschlussbe-
reichs.
Der Berührungsschutz ist nun vollständig gegeben und die Anschlussarbeiten
an diesem Gerät abgeschlossen.
