SWR AX P1-3k, M1-4k, M1-5k
Installation und Anschluss
Die dreiphasige Drehstromanlage ist ausgangsseitig dadurch gekennzeichnet,
dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel)
verbunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt von den Wechselrich-
tern zum Verbrauchernetz geführt.

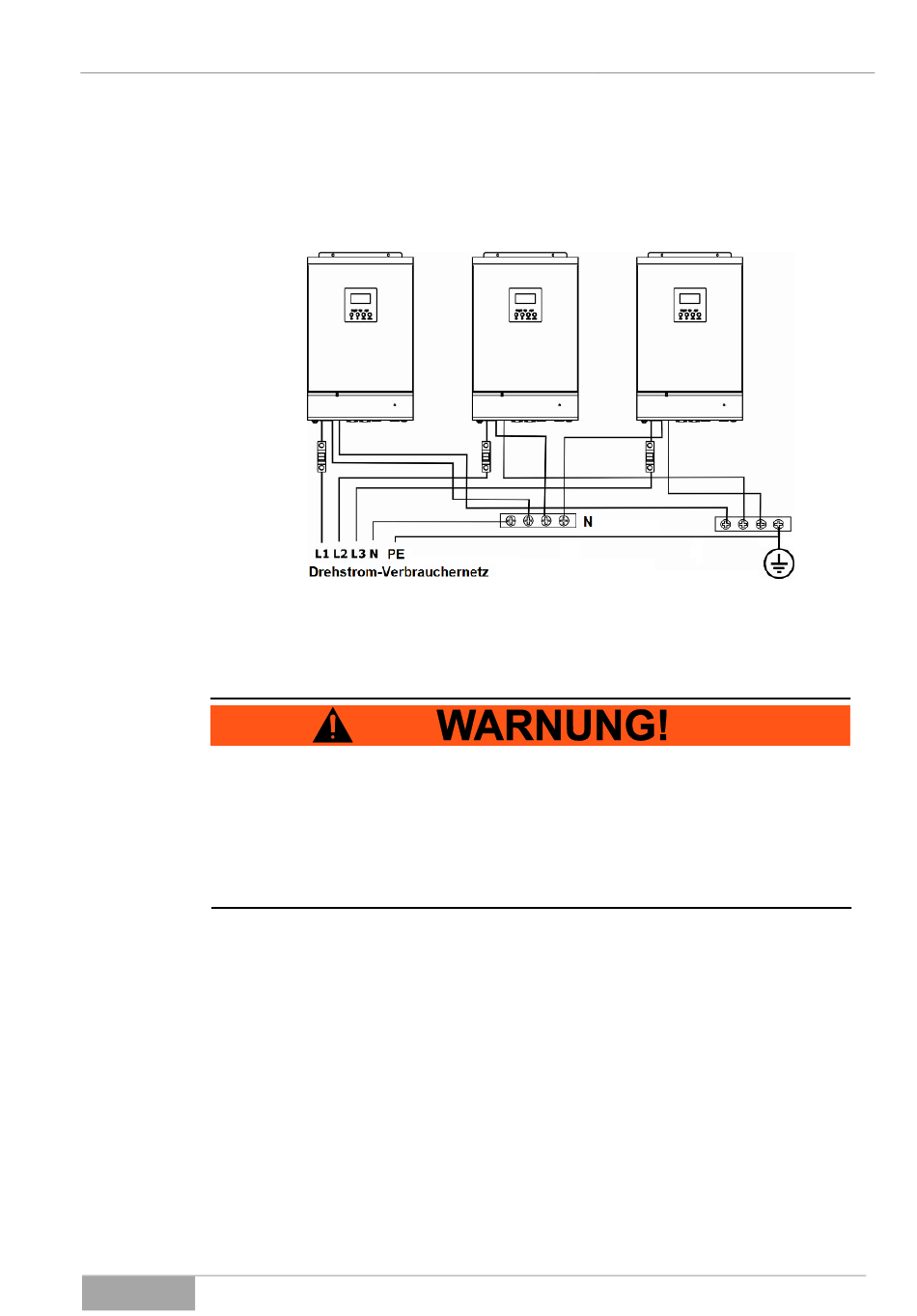

Abb. 6-24 Anschluss der Verbraucher einer Drehstromanlage (dreiphasig).
Stellen Sie speziell bei Parallelanlagen sicher, dass die Netz-
Versorgungsleitung bis zu den Sammelschienen richtig dimensioniert und abge-
sichert ist.
Achten Sie zudem immer darauf, dass die Wechselrichter eingangsseitig in der
Anschlussleitung lediglich über die Phase (LS) abgesichert sind. Eine zusätzli-
che Absicherung des Neutralleiters darf bis zur Sammelschiene nicht erfolgen.
AX-Serie
50
