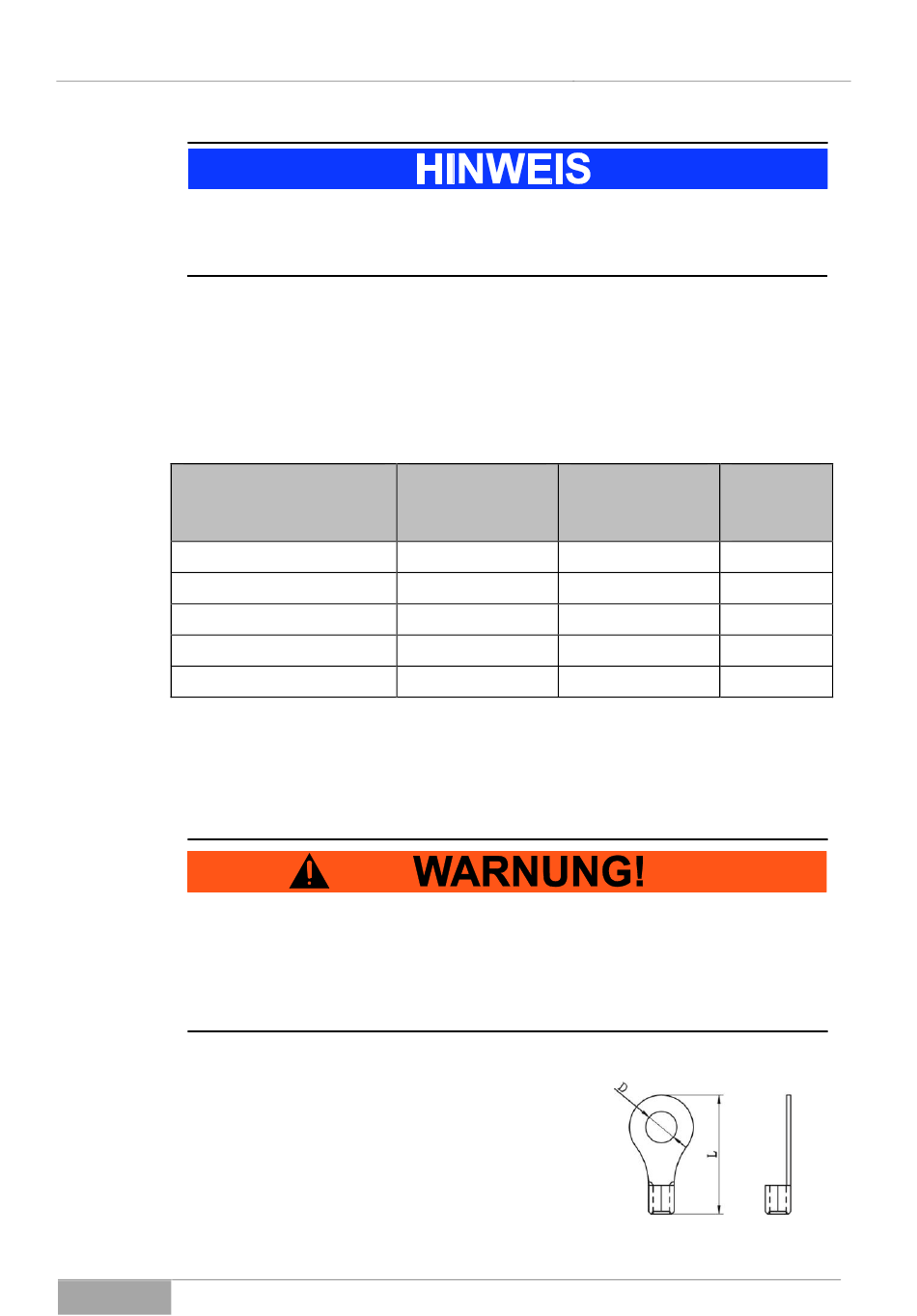

SWR AX P1-3k, M1-4k, M1-5k
Anschlussarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt
werden. Tragen Sie unbedingt entsprechende Personen-Schutzausrüstungen
und verwenden installationsgerechtes Werkzeug.
6.3.1
Anschluss der Akkubank
Um die maximale Sicherheit und Energieeffizienz der Anlage zu erhalten, sind
Akkubankleitungen mit ausreichendem Kabelquerschnitt und entsprechender
Leitungsabsicherung zu verwenden. Hierzu sehen Sie die Werte der nachfol-
genden Tabelle als Vorschlag:
Modell:
**Der angegebene Leitungsquerschnitt ist für eine Leitungslänge von 2m (ein-
fach) ausgelegt. Bei längeren Leitungen muss der Leiterquerschnitt entspre-
chend höher ausgelegt sein.
Um Störabstrahlungen gering zu halten, müssen die Kabel eng beieinander ver-
legt werden, wir empfehlen das verdrillen der Batteriezuleitungskabel.
Die oben angegebenen Werte variieren je nach Anwendung und Einstellungen,
so dass diese generell anwendungsspezifisch festgelegt werden müssen.
Des Weiteren empfehlen wir Gummischlauchleitungen vom Typ H07RN-F zu
verwenden um die geforderte Kurzschlussfeste Verlegung bis zur Batteriesiche-
rung einzuhalten.
Zum Anschluss der Akkubank gehen Sie bitte wie folgt vor:
•
Abb. 6-12 Zu verwendender Ringkabelschuh für die Akkubankanschlüsse.
AX-Serie
Typische Strom-
belastung:
3 kVA 48 V
3 kVA 24 V
4 kVA 48 V
5 kVA 48 V
5 kVA 24 V
Konfektionieren Sie die Akkubanklei-
tungsenden mit den Ringkabelschuhen
gemäß Abbildung (Abb. 6-12). Dabei
beträgt der Durchmesser D = 6,4 mm
nur beim 5000-24V beträgt der Durch-
messer D = 8,0mm
Installation und Anschluss
Typische Akku-
bankkapazität:
100 – 150 Ah
80 A
100 – 300 Ah
160 A
100 – 300 Ah
100 A
100 – 300 Ah
125 A
100 – 300 Ah
250 A
Leiter-
quer-
schnitt**:
25 mm²
50 mm²
25 mm²
35 mm²
120 mm²
