Effekta SWR AX-M1 Serie Handbuch Seite 37

SWR AX P1-3k, M1-4k, M1-5k

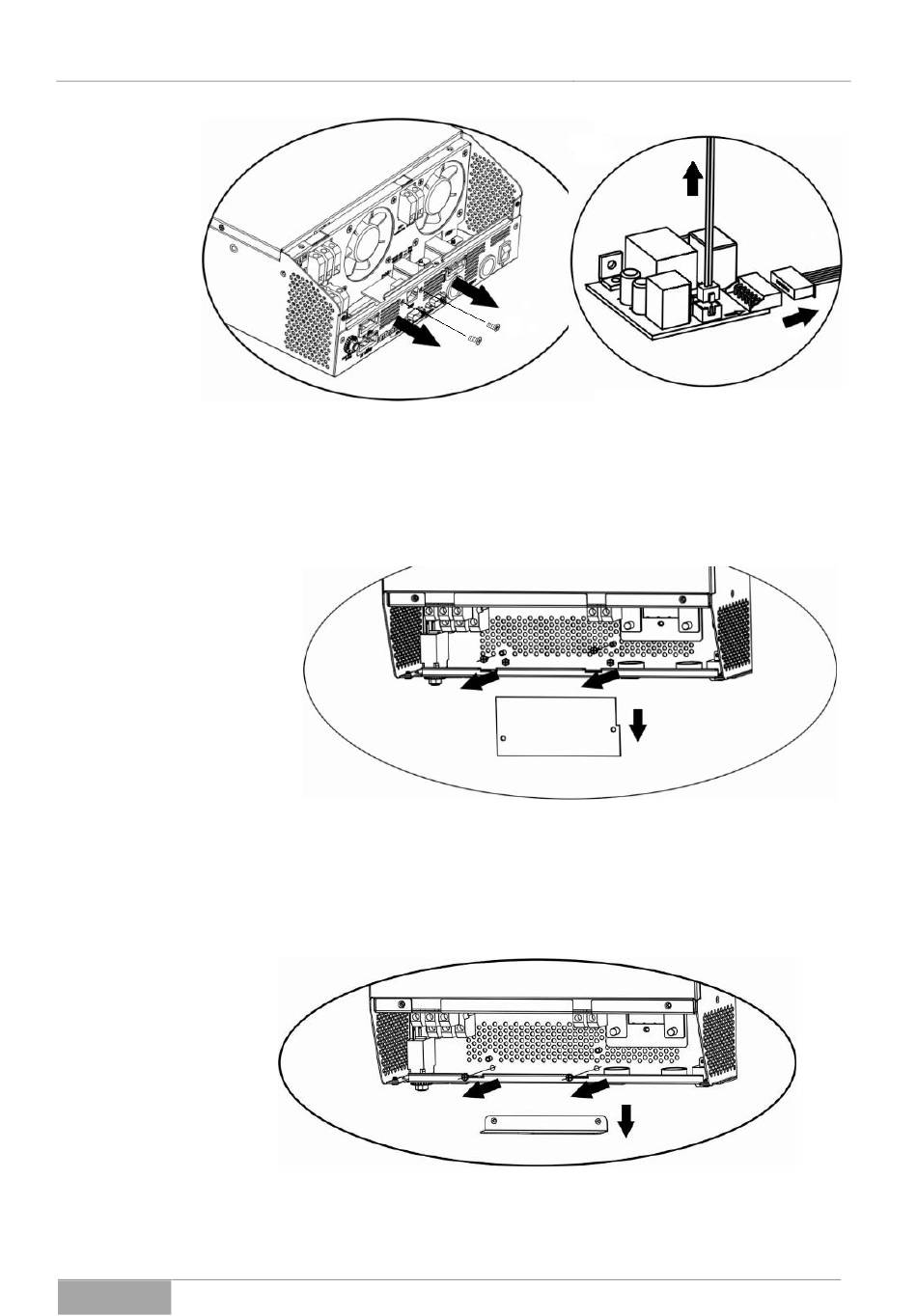

Abb. 6-3 Entnahme der Kommunikationskarte.
•
Abb. 6-4 Entnahme der Leiterkarte.
•
Abb. 6-5 Entnahme der Blende.
AX-Serie
Schritt 2, entnehmen Sie die Leiterkarte die sich unter der Kommuni-
kationskarte befindet, wie nachfolgend illustriert. Auch hier müssen
die beiden Kabel abgezogen werden.
Schritt 3, entnehmen Sie die Blende zur Öffnung der Parallelan-
schlüsse im Geräteboden (Abb. 6-5):
Installation und Anschluss
37
