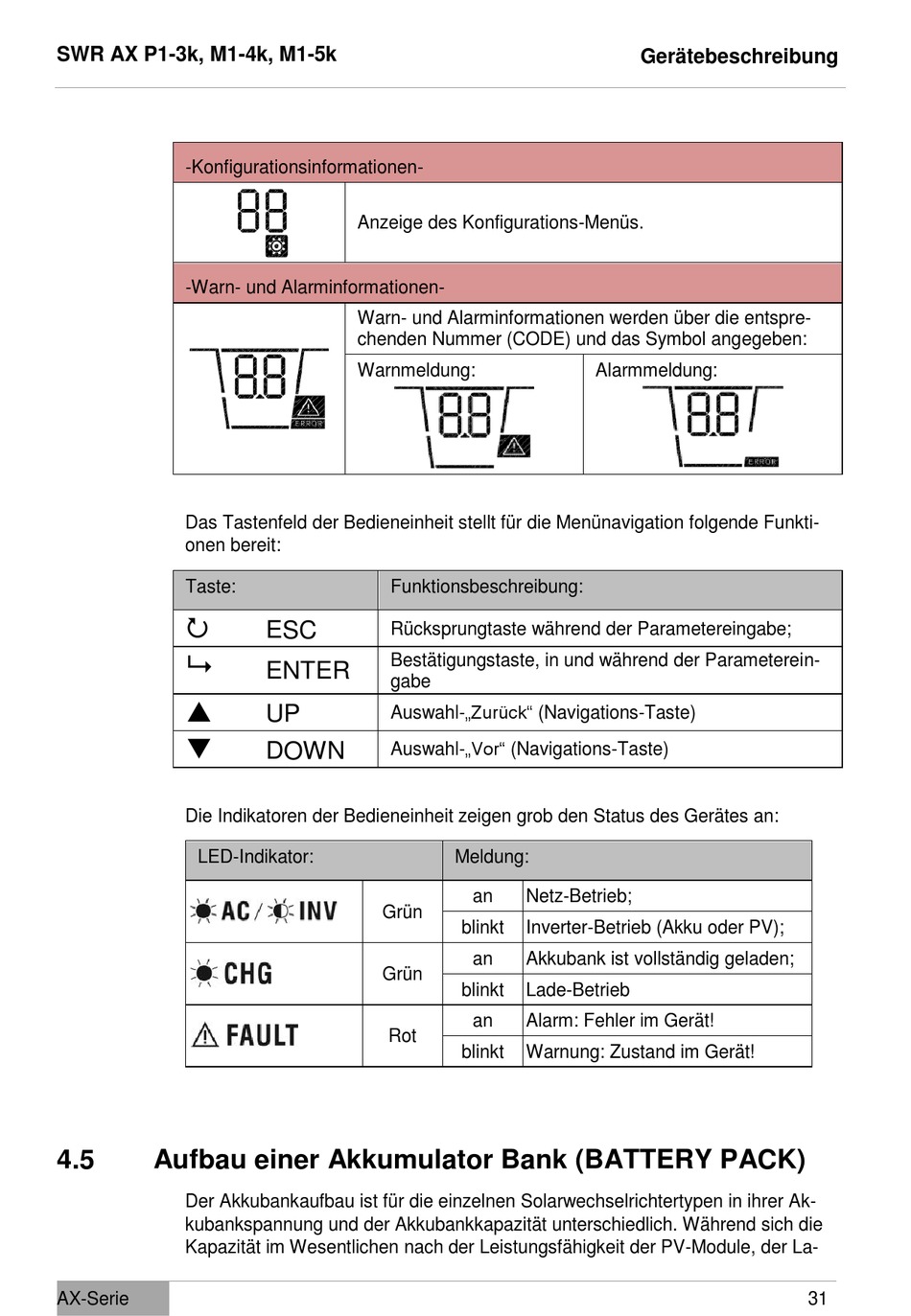

-Konfigurationsinformationen-
-Warn- und Alarminformationen-
Das Tastenfeld der Bedieneinheit stellt für die Menünavigation folgende Funkti-
onen bereit:
Taste:




Die Indikatoren der Bedieneinheit zeigen grob den Status des Gerätes an:
LED-Indikator:
4.5

Aufbau einer Akkumulator Bank (BATTERY PACK)

Der Akkubankaufbau ist für die einzelnen Solarwechselrichtertypen in ihrer Ak-
kubankspannung und der Akkubankkapazität unterschiedlich. Während sich die
Kapazität im Wesentlichen nach der Leistungsfähigkeit der PV-Module, der La-
AX-Serie
Anzeige des Konfigurations-Menüs.
Warn- und Alarminformationen werden über die entspre-
chenden Nummer (CODE) und das Symbol angegeben:
Warnmeldung:
Funktionsbeschreibung:
ESC
Rücksprungtaste während der Parametereingabe;
Bestätigungstaste, in und während der Parameterein-
ENTER
gabe
UP
Auswahl-„Zurück" (Navigations-Taste)
DOWN
Auswahl-„Vor" (Navigations-Taste)
Grün
Grün
Rot
Alarmmeldung:
Meldung:
an Netz-Betrieb;
blinkt Inverter-Betrieb (Akku oder PV);
an Akkubank ist vollständig geladen;
blinkt Lade-Betrieb
an Alarm: Fehler im Gerät!
blinkt Warnung: Zustand im Gerät!
