SWR AX P1-3k, M1-4k, M1-5k
Stellen Sie sicher, dass Sie die Netz-Versorgung mit dem AC-Eingang (INPUT)
verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht
sind. Der Schutzleiter ist unbedingt und als erstes anzuschließen.
Zum Anschluss der Verbraucher (Lastnetzwerk) gehen Sie bitte wie folgt vor:
•
•

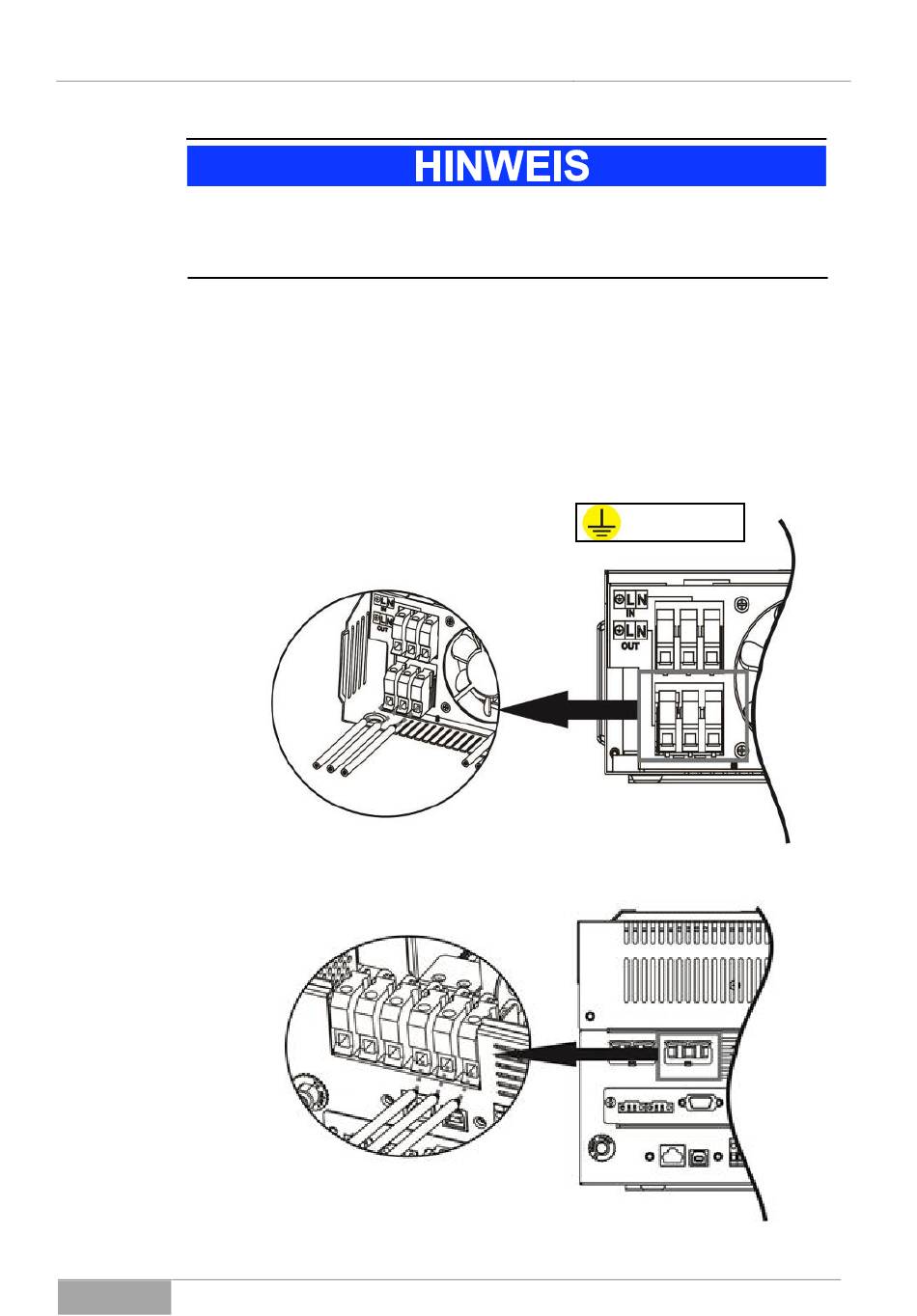

Abb. 6-17 Lage der Klemmanschlüsse AC-Ausgang.
Abb. 6-18 Lage der Klemmanschlüsse AC-Ausgang beim 5000-24V
AX-Serie
Entfernen Sie die Leiterisolation um ca. 10 mm an allen drei Leitern.
Führen Sie die Leitungsenden durch die entsprechende Bodenöff-
nung und schrauben die einzelnen Leiter gemäß der Kennzeichnung
PE, L, N (Klemmanschluss) an (Abb. 6-15). Das aufzubringende
Drehmoment entnehmen Sie auch der Tabelle oben.
Installation und Anschluss
L N
45
