Gerätebeschreibung des SWRs
Die AX-Serie ist ein Multifunktionsgerät (HYBRID POWER SYSTEM) mit den
Komponenten: Netz- und PV-Ladegerät in Kombination eines Wechselrichters
(INVERTER). Somit entsteht i.a. ein Energiefluss von den Energiequellen zur
Akkubank und weiter über den Inverter zu den Verbrauchern (siehe Abb. 4-1).

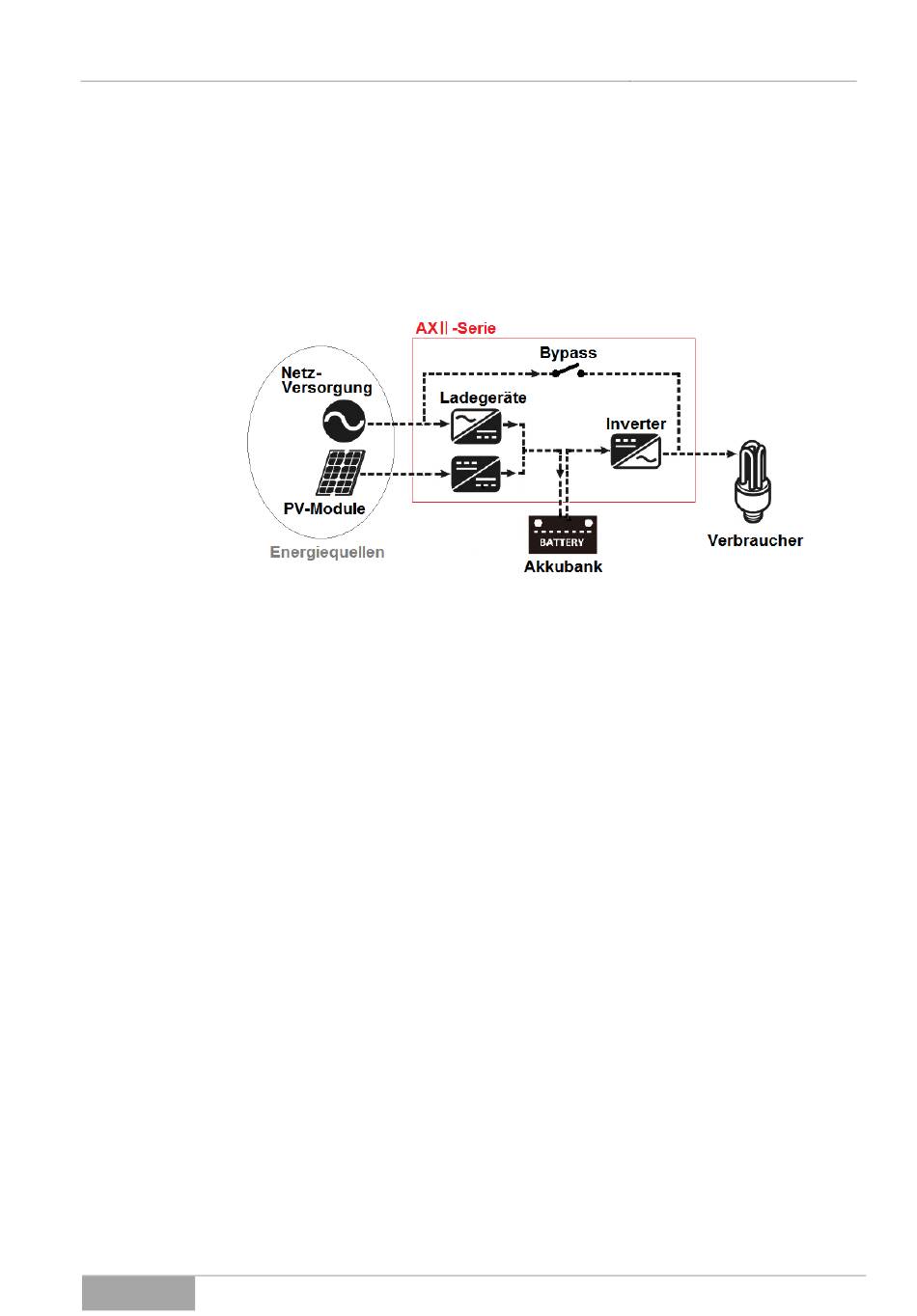

Abb. 4-1 Grundsätzliches Funktionsprinzip der AX Wechselrichter Serie.
Hauptsächlich erzeugen die PV-Module zu Tageszeiten die Energie zum Laden
der Akkubank und zur Versorgung der Verbraucher ohne Strom aus der Netz-
versorgung zu beziehen (Inselbetrieb). Nachts und zu sonnenarmen Zeiten er-
folgt die Speisung der Verbraucher direkt aus der Akkubank. Sollte die gespei-
cherte Energie der Akkubank nicht ausreichen und steht weiterhin keine Solar-
energie zur Verfügung werden die Verbraucher über die Netzversorgung unter-
brechungsfrei weiterversorgt. Anstelle des Versorgungsnetzes kann auch ein
Generator angeschlossen sein.
Beim Laden der Akkubank verfügt der Laderegler zusätzlich über einen Aus-
gleichszyklus um die Akkuleistung und Lebensdauer zu erhöhen.
Im Fehlerfalle oder bei Überlast des Solarwechselrichters stützt ein Bypass die
Verbraucher, um ein Funktionsausfall dieser zu vermeiden.
Eine Einspeisung oder Rückspeisung überschüssiger Solarenergie in das öf-
fentliche Versorgungsnetz ist nicht möglich.
Der Solarwechselrichter ist für den Anschluss üblicher Haushaltsgeräte konzi-
piert. Darunter zählen auch Waschmaschinen, Kühlgeräte, Staubsauger, Lam-
pen aller Art etc. Klimageräte sind nur eingeschränkt betreibbar.
Ein bedarfsgerechter Einsatz ist durch die Produktion der Wechselrichter in ver-
schiedenen Leistungsklassen gewährleistet. Es stehen Geräte von 1-5 kVA zur
Verfügung. Aufgrund der parallelfähigen Geräte (4 und 5 kVA) lassen sich Leis-
tungsanforderungen bis 30 kVA (6 Geräte parallel) abdecken.
Zudem kann innerhalb einer entsprechenden Anordnung der Solarwechselrich-
ter ein Dreiphasennetz (L1, L2, L3) speisen.
