SWR AX P1-3k, M1-4k, M1-5k
deeinrichtung und der benötigten Autonomiezeit/Last richtet, ist die Akkubank-
spannung vom SWR-Typ abhängig:

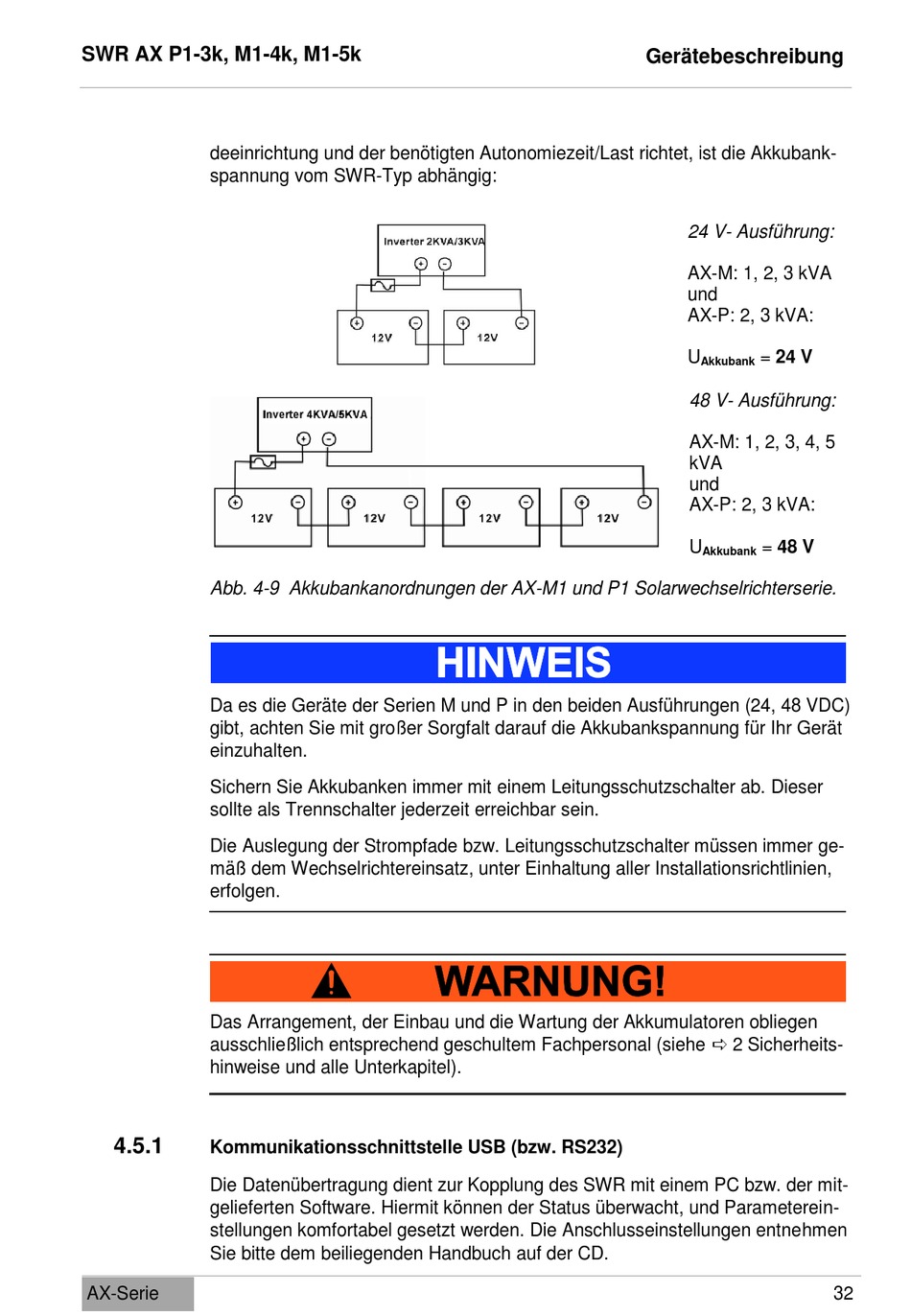

Abb. 4-9 Akkubankanordnungen der AX-M1 und P1 Solarwechselrichterserie.
Da es die Geräte der Serien M und P in den beiden Ausführungen (24, 48 VDC)
gibt, achten Sie mit großer Sorgfalt darauf die Akkubankspannung für Ihr Gerät
einzuhalten.
Sichern Sie Akkubanken immer mit einem Leitungsschutzschalter ab. Dieser
sollte als Trennschalter jederzeit erreichbar sein.
Die Auslegung der Strompfade bzw. Leitungsschutzschalter müssen immer ge-
mäß dem Wechselrichtereinsatz, unter Einhaltung aller Installationsrichtlinien,
erfolgen.
Das Arrangement, der Einbau und die Wartung der Akkumulatoren obliegen
ausschließlich entsprechend geschultem Fachpersonal (siehe  2 Sicherheits-
hinweise und alle Unterkapitel).
4.5.1
Kommunikationsschnittstelle USB (bzw. RS232)
Die Datenübertragung dient zur Kopplung des SWR mit einem PC bzw. der mit-
gelieferten Software. Hiermit können der Status überwacht, und Parameterein-
stellungen komfortabel gesetzt werden. Die Anschlusseinstellungen entnehmen
Sie bitte dem beiliegenden Handbuch auf der CD.
AX-Serie
Gerätebeschreibung
24 V- Ausführung:
AX-M: 1, 2, 3 kVA
und
AX-P: 2, 3 kVA:
U = 24 V
Akkubank
48 V- Ausführung:
AX-M: 1, 2, 3, 4, 5
kVA
und
AX-P: 2, 3 kVA:
U = 48 V
Akkubank
32
