Demontieren Sie immer nur eine Seiten-
verkleidung, niemals beide Seitenverklei-
dungen zur gleichen Zeit.
7. Schließen Sie den Gasabsperrhahn.
8. Schließen Sie die Wartungshähne im Heizungsvorlauf,
Heizungsrücklauf und in der Kaltwasserleitung, falls
noch nicht geschehen.
9. Stellen Sie sicher, dass kein Wasser auf stromfüh-
rende Bauteile (z. B. den Schaltkasten) tropft.
10. Verwenden Sie nur neue Dichtungen und Schrauben.

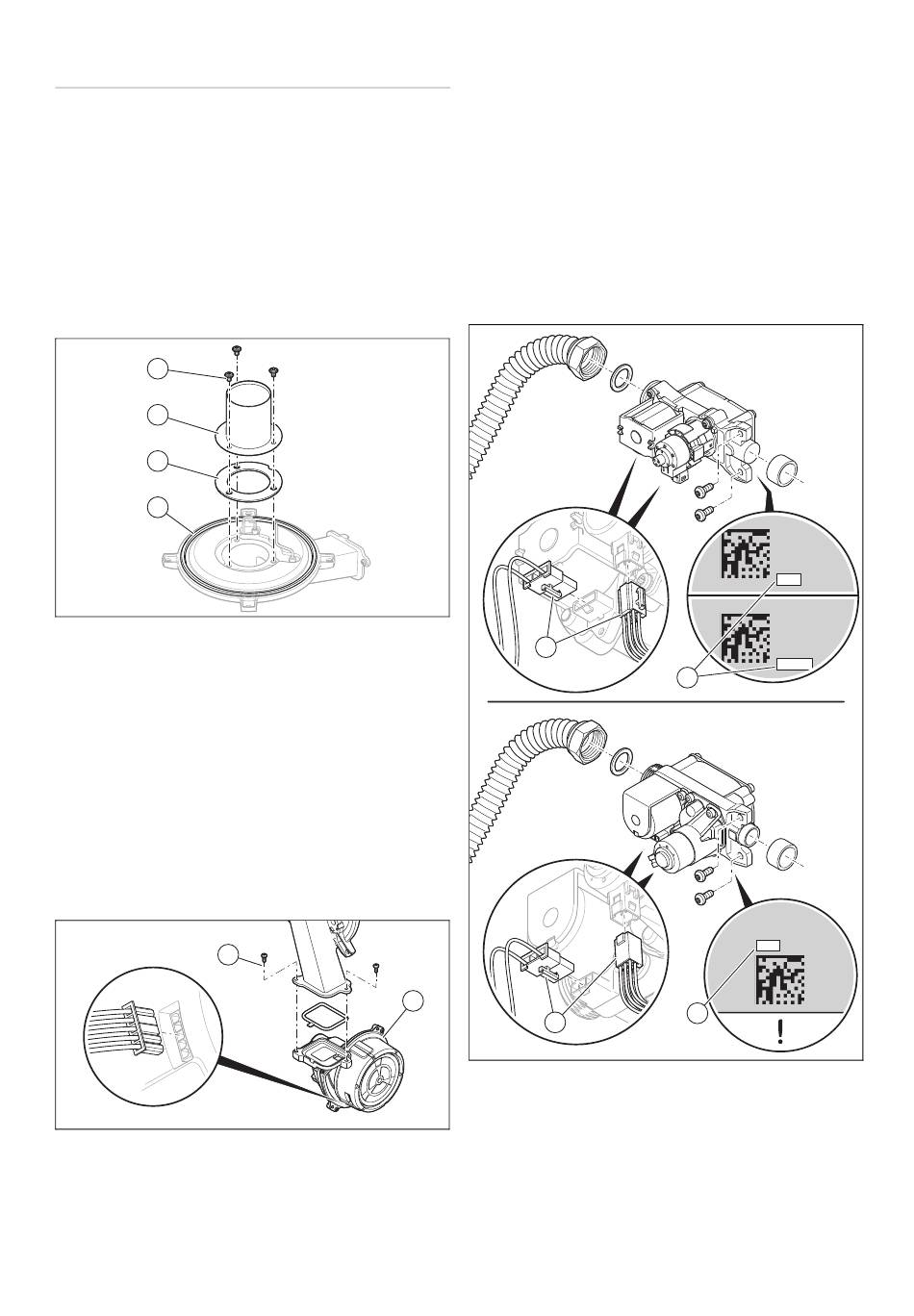

11.6.3 Brenner austauschen

1. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 27)
4
3
2
1
2. Lösen Sie die drei Schrauben (4) am Brenner.
3. Nehmen Sie den Brenner (3) ab.
4. Montieren Sie den neuen Brenner mit einer neuen
Brennerdichtung (2) und einer neuen Brennerflansch-
dichtung (1).
5. Schrauben Sie die drei Schrauben fest.
–
Anzugsdrehmoment: 4 Nm
6. Drehen Sie alle drei Schrauben gegen den Uhrzeiger-
sinn um 72°.
7. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 27)
11.6.4 Gebläse austauschen
1. Bauen Sie die Gasarmatur aus. (→ Seite 32)
2
2. Ziehen Sie den Stecker vom Gebläsemotor ab.
3. Ziehen Sie das Luftansaugrohr aus dem oberen Halter
heraus, neigen Sie das Luftansaugrohr nach vorne und
nehmen Sie das Luftansaugrohr vom Ansaugstutzen
ab.
32
4. Schrauben Sie zwei Schrauben (2) zwischen Gemisch-
rohr und Gebläseflansch heraus.
5. Entfernen Sie das Gebläse (1).
6. Setzen Sie das neue Gebläse ein. Erneuern Sie dabei
alle Dichtungen.
7. Schrauben Sie die zwei Schrauben zwischen Gemisch-
rohr und Gebläseflansch fest.
–
Anzugsdrehmoment: 5,5 Nm
8. Bauen Sie die Gasarmatur ein. (→ Seite 32)
9. Stecken Sie das Luftansaugrohr auf den Ansaugstut-
zen, neigen Sie das Luftansaugrohr nach hinten und
drücken Sie das Luftansaugrohr in den oberen Halter.

11.6.5 Gasarmatur austauschen

Gasarmatur ausbauen
2
1
2
1. Ziehen Sie die zwei Stecker (2) von der Gasarmatur
ab.
2. Schrauben Sie die Überwurfmutter an der Gasarmatur
los.
3. Lösen Sie die beiden Schrauben zur Befestigung der
Gasarmatur am Gebläse.
4. Entfernen Sie die Gasarmatur.
Installations- und Wartungsanleitung ecoTEC plus 0020279444_00
