5. Lesen Sie den aufgedruckten Offset (1) von der Rück-
seite bzw. von der Unterseite der neuen Gasarmatur
ab.

Gasarmatur einbauen

6. Setzen Sie die Gasarmatur ein. Erneuern Sie dabei
alle Dichtungen.
7. Befestigen Sie die Gasarmatur am Gebläse mithilfe der
beiden Schrauben.
–
Anzugsdrehmoment: 5,5 Nm
Alternative 1:
8.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 40 Nm
8. Alternative 2:
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 15 Nm + 60°
9. Stecken Sie die zwei Stecker der Gasarmatur auf.
10. Prüfen Sie die Gasarmatur und die Anschlüsse auf
Dichtheit. (→ Seite 22)
11. Montieren Sie die Frontverkleidung. (→ Seite 21)
12. Schalten Sie das Produkt ein. (→ Seite 18)
13. Wenn der abgelesene Offset 5 Stellen hat, dann stellen
Sie den Diagnosecode D.052 mit den ersten 3 Stellen
ein. (→ Seite 17)
14. Wenn der abgelesene Offset 3 Stellen hat, dann stellen
Sie den Diagnosecode D.052 ein. (→ Seite 17)
15. Wenn das Produkt mit der Gasart Flüssiggas ein-
gestellt ist und der abgelesene Offset 5 Stellen hat,
dann stellen Sie den Diagnosecode D.182 mit den
letzten 2 Stellen ein. (→ Seite 17)
16. Verlassen Sie die Diagnosecodes. (→ Seite 17)
17. Prüfen Sie den CO₂-Gehalt. (→ Seite 21)

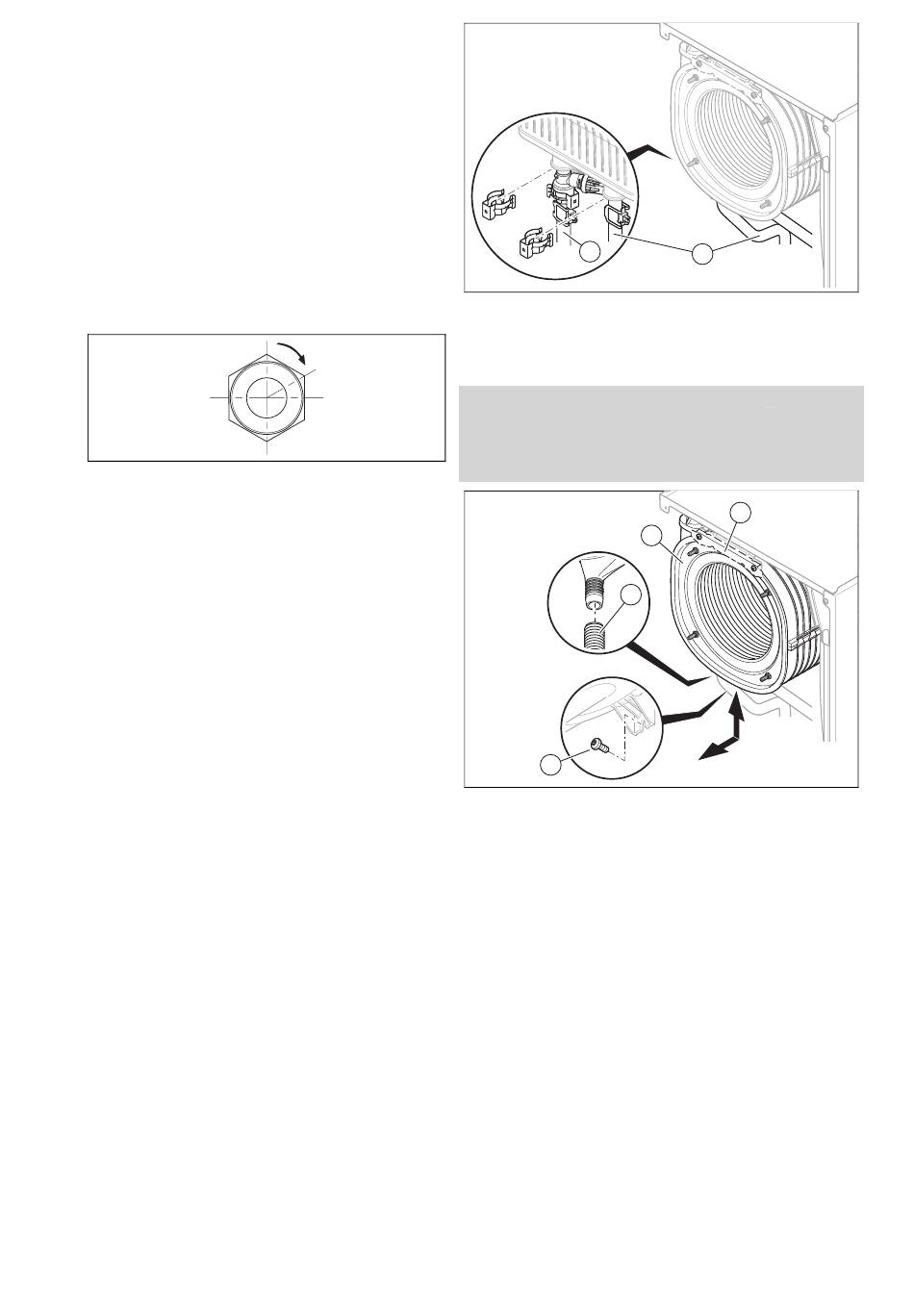

11.6.6 Wärmetauscher austauschen
1. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 13)
2. Demontieren Sie die Seitenverkleidung. (→ Seite 31)
3. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 27)
0020279444_00 ecoTEC plus Installations- und Wartungsanleitung
4.
60°
5.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
6.
7.
8.
9.
10.
11.
12.
13.
2
Entfernen Sie die Klammern am Vorlaufrohr (2) und am
Rücklaufrohr (1).
Lösen Sie die Rohre des Vor-/Rücklaufs am Wärme-
tauscher.
▶
Entfernen Sie die Klammer des Brauchwassersrohrs
am Wärmetauscher.
▶
Lösen Sie das Brauchwasserrohr am Wärmetauscher.
1
4
1×
3
Ziehen Sie den Kondensatablaufschlauch (4) vom
Wärmetauscher (1) ab.
Wenn ein vorderer Halter (2) vorhanden ist, dann ent-
fernen Sie die zwei Schrauben am Halter und nehmen
Sie den Halter ab.
Entfernen Sie die Schraube (3) an der Unterseite des
Wärmetauschers.
Ziehen Sie den Wärmetauscher nach unten und schräg
nach vorne heraus.
Setzen Sie den neuen Wärmetauscher in die Nuten der
Rückwand ein.
Schrauben Sie eine neue Schraube an der Unterseite
des Wärmetauschers fest.
Wenn Sie einen vorhandenen vorderen Halter abge-
nommen haben, dann schrauben Sie den Halter mit je-
weils zwei neuen Schrauben fest.
Befestigen Sie den Kondensatablaufschlauch am
Wärmetauscher.
1
