Bedingung: Nachträgliche Installation
▶
Rufen Sie die Fachhandwerkerebene auf. (→ Seite 16)
▶
Navigieren Sie zum Menüpunkt Installationsassistent.
▶
Starten und durchlaufen Sie den Installationsassistenten.
5.8.8 Modulbox, Multifunktionsmodul und

Zusatzkomponenten installieren

1. Installieren Sie die Modulbox für das Multifunktions-
modul (optionale Leiterplatte) im Produkt (→ Installa-
tionsanleitung Modulbox).
2. Schließen Sie das Multifunktionsmodul an die Leiter-
platte des Produkts an (→ Installationsanleitung Modul-
box).
3. Schließen Sie Zusatzkomponenten an das Multifunk-
tionsmodul an (→ Installationsanleitung Modulbox).
4. Konfigurieren Sie die jeweils gewünschte Funktion
über die Diagnosecodes. (→ Seite 23)
5.8.9 Kommunikationseinheit installieren
▶
Installieren Sie die Kommunikationseinheit (→ Installa-
tionsanleitung Kommunikationseinheit).
5.8.10 Zusatzrelais nutzen
Hinweis
Der Anschluss Opt. (grauer Stecker) auf der
Leiterplatte ist nicht für jedes Produkt verfügbar.
1. Schließen Sie eine weitere Komponente über den An-
schluss Opt. (grauer Stecker) auf der Leiterplatte direkt
an das integrierte Zusatzrelais an.
2. Schließen Sie die Kabel an. (→ Seite 13)
3. Um die angeschlossene Komponente in Betrieb zu
nehmen, wählen Sie im Diagnosecode D.026 die Kom-
ponente aus. (→ Seite 17)
5.8.11 Zirkulationspumpe installieren
Gültigkeit: Produkt mit integrierter Warmwasserbereitung ODER Produkt
mit angeschlossenem Warmwasserspeicher
Bedingung: Regler angeschlossen
▶
Schließen Sie die Kabel an. (→ Seite 13)
▶
Verbinden Sie das 230 V-Anschlusskabel mit dem Ste-
cker vom Steckplatz X13 und stecken Sie den Stecker
auf den Steckplatz.
▶
Wenn der Steckplatz X13 schon belegt ist, dann
schließen Sie die Zirkulationspumpe an X16 an.
▶
Wenn die Steckplätze X13 und X16 schon belegt sind,
dann schließen Sie die Zirkulationspumpe an das Multi-
funktionsmodul (optionale Leiterplatte) an. (→ Seite 16)
▶
Verbinden Sie das Anschlusskabel des externen Tasters
mit den Klemmen 1 (OT ) und 6 (FB) des Randsteckers
X41, der dem Regler beigepackt ist.
▶
Stecken Sie den Randstecker auf den Steckplatz X41 der
Leiterplatte.
16

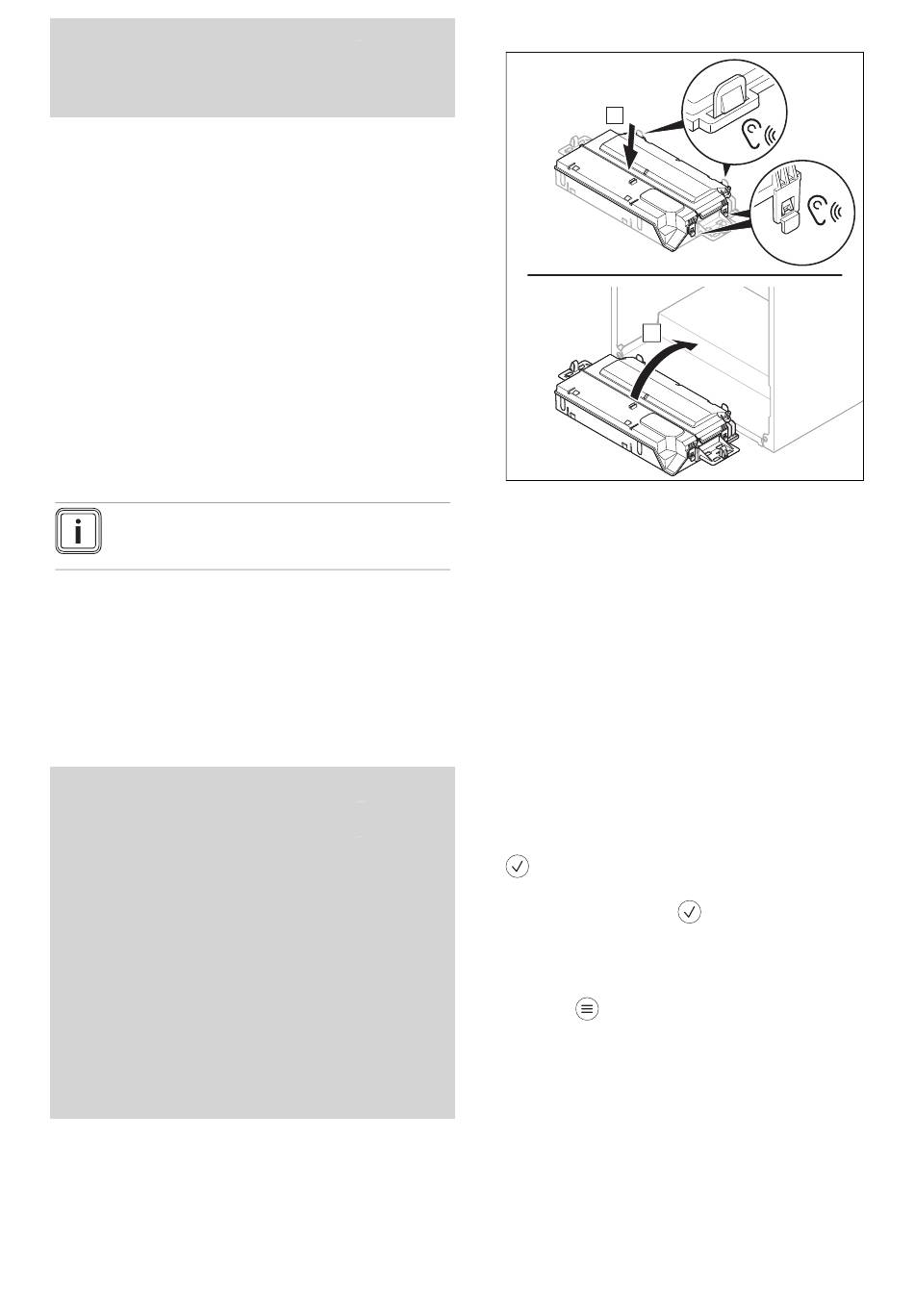

5.8.12 Schaltkasten schließen
1.
A
2. Achten Sie darauf, dass die Halter auf der rechten und
linken Seite des Schaltkastens korrekt montiert sind.
6

Bedienung

6.1

Bedienkonzept

Das Bedienkonzept, die Bedienung des Produkts sowie die
Ablese- und Einstellmöglichkeiten der Betreiberebene sind in
der Betriebsanleitung beschrieben.
Eine Übersicht der Ablese- und Einstellmöglichkeiten der
Fachhandwerkerebene finden Sie in der Tabelle Fachhand-
werkerebene im Anhang.
Fachhandwerkerebene (→ Seite 38)
6.2

Fachhandwerkerebene aufrufen

Navigieren Sie zum HAUPTMENÜ → EINSTELLUN-
1.
GEN → Fachhandwerkerebene und bestätigen Sie mit
.
2. Stellen Sie den Code für die Fachhandwerkerebene
ein und bestätigen Sie mit
–
Code Fachhandwerkerebene: 17
6.2.1 Fachhandwerkerebene verlassen
▶
Drücken Sie .
◁
Die Grundanzeige wird angezeigt.
