7.4
Prüfprogramme und Aktortests
HAUPTMENÜ → EINSTELLUNGEN → Fachhandwerker-
ebene
Zusätzlich zum Installationsassistenten können Sie zur In-
betriebnahme, Wartung und Störungsbehebung auch die fol-
genden Funktionen aufrufen:
Prüfprogramme (→ Seite 53)
Aktortest (→ Seite 54)
7.5
Zulässigen Anlagendruck sicherstellen
Wenn sich die Heizungsanlage über mehrere Stockwerke er-
streckt, dann können höhere Werte für den Fülldruck erfor-
derlich sein als der zulässige Betriebs-Fülldruck, um einen
Lufteintritt in die Heizungsanlage zu vermeiden.
–
Zulässiger Betriebs-Fülldruck: 0,1 ... 0,2 MPa (1,0
... 2,0 bar)
Wenn der Fülldruck in den Minimalbereich sinkt, dann signa-
lisiert das Produkt den Druckmangel durch einen blinkenden
Wert im Display.
–
Minimalbereich Fülldruck: 0,05 ... 0,08 MPa (0,50
... 0,80 bar)
Wenn der Fülldruck unterhalb des Minimalbereichs liegt,
dann geht das Produkt außer Betrieb und das Display zeigt
eine entsprechende Nachricht an.
▶
Füllen Sie Heizwasser nach, um das Produkt wieder in
Betrieb zu nehmen.
7.6
Heizungsanlage befüllen
Gültigkeit: Produkt mit integrierter Warmwasserbereitung ODER Produkt
ohne integrierte Warmwasserbereitung
▶
Spülen Sie die Heizungsanlage durch, bevor Sie sie
befüllen.
▶
Verbinden Sie den Füll- und Entleerungshahn der
Heizungsanlage normgerecht mit einer Heizwasser-
Versorgung.
▶
Starten Sie das Prüfprogramm P.008. (→ Seite 17)
◁
Das Vorrangumschaltventil bewegt sich in die Mit-
telstellung, die Pumpen laufen nicht und das Pro-
dukt geht nicht in den Heizbetrieb.
▶
Öffnen Sie alle Heizkörper-Thermostatventile und ggf.
Wartungshähne.
▶
Öffnen Sie die Heizwasser-Versorgung und den Füll-
und Entleerungshahn, so dass das Heizwasser in die
Heizungsanlage strömt.
▶
Entlüften Sie den am höchsten liegenden Heizkörper,
bis das Wasser am Entlüftungsventil ohne Blasen
ausströmt.
▶
Entlüften Sie alle anderen Heizkörper, bis die
Heizungsanlage komplett mit Heizwasser gefüllt ist.
▶
Füllen Sie solange Heizwasser nach, bis der erforder-
liche Fülldruck erreicht ist.
▶
Schließen Sie den Füll- und Entleerungshahn und die
Heizwasser-Versorgung.
0020279444_00 ecoTEC plus Installations- und Wartungsanleitung
7.7
Heizungsanlage entlüften
1.
Starten Sie das Prüfprogramm P.000. (→ Seite 17)
◁
Das Produkt geht nicht in Betrieb, die interne
Pumpe läuft intermittierend und entlüftet automa-
tisch den Heizkreis oder den Warmwasserkreis.
◁
Das Display zeigt den Fülldruck der Heizungs-
anlage.
2.
Achten Sie darauf, dass der Fülldruck der Heizungs-
anlage nicht unter den Mindest-Fülldruck abfällt.
–
≥ 0,08 MPa (≥ 0,80 bar)
3.
Prüfen Sie, ob der Fülldruck der Heizungsanlage min-
destens 0,02 MPa (0,2 bar) über dem Gegendruck des
Membran-Ausdehnungsgefäßes (MAG) liegt (P
P
+ 0,02 MPa (0,2 bar)).
MAG
Ergebnis:
Fülldruck der Heizungsanlage ist zu niedrig
▶
Befüllen Sie die Heizungsanlage. (→ Seite 19)
4.
Wenn sich nach Beendigung des Prüfprogramms
P.000 noch zuviel Luft in der Heizungsanlage befindet,
dann starten Sie das Prüfprogramm erneut.
7.8
Warmwassersystem befüllen und entlüften
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
1.
Öffnen Sie das Kaltwasser-Absperrventil am Produkt.
2.
Füllen Sie das Warmwassersystem, indem Sie alle
Warmwasserzapfventile öffnen, bis Wasser austritt.
7.9

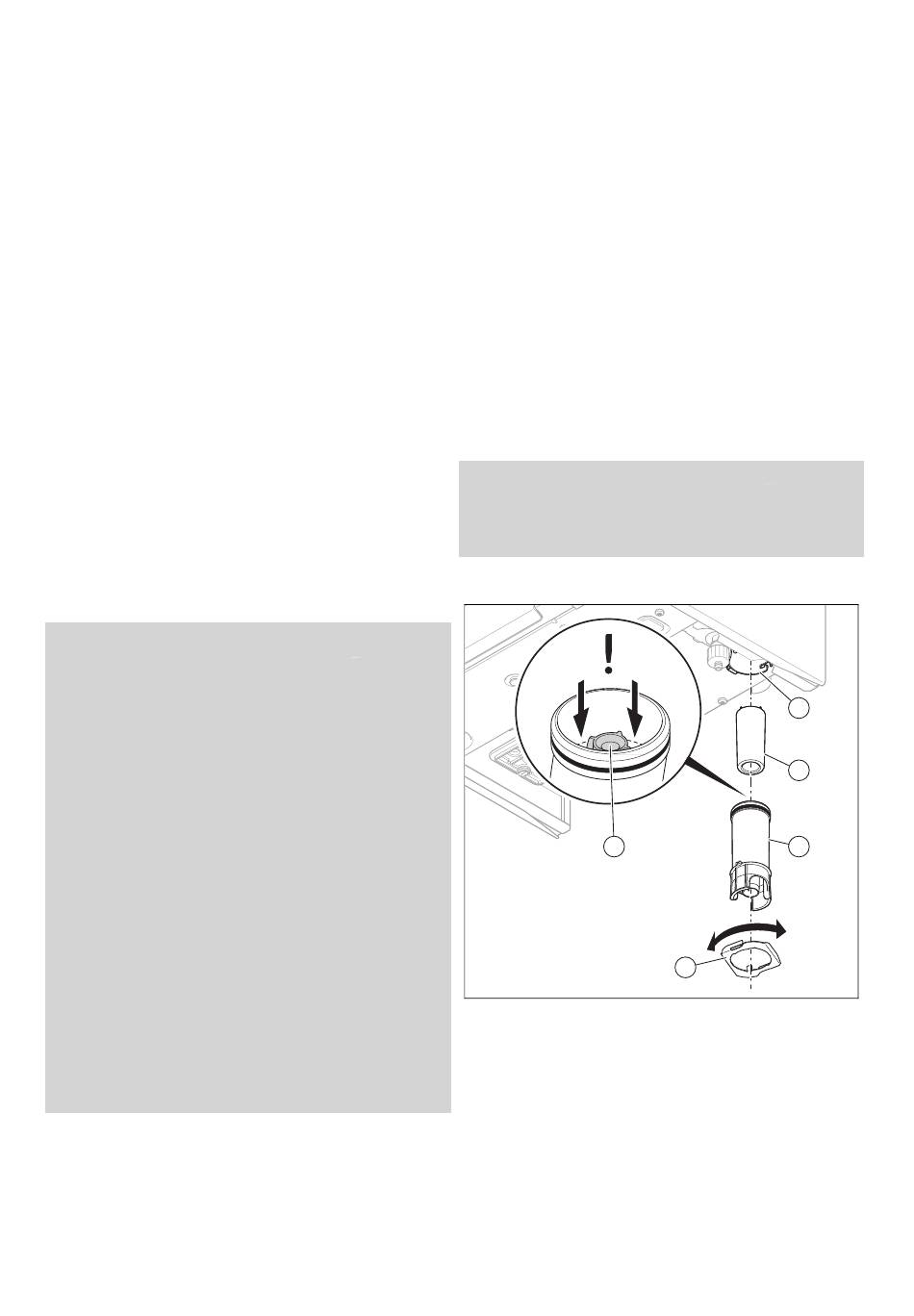

Kondensatsiphon befüllen
5
1.
Lösen Sie den Sicherungsring (4).
2.
Lösen Sie das Siphon-Unterteil (3) vom Siphon-Ober-
teil (1).
3.
Entfernen Sie den Schwimmer (2).
4.
Befüllen Sie das Unterteil bis zu einer Füllhöhe von
10 mm unterhalb der Kondensatablaufleitung (5) mit
Wasser.
5.
Setzen Sie den Schwimmer wieder ein.
6.
Befestigen Sie das Siphon-Unterteil am Siphon-Ober-
teil.
7.
Befestigen Sie den Sicherungsring.
≥
Anlage
1
2
3
4
19
