Schließen Sie an den Klemmen eBUS
(+/−) keine Netzspannung an.
▶
Klemmen Sie das Anschlusskabel aus-
schließlich an den dafür gekennzeichne-
ten Klemmen an!
1. Führen Sie die Anschlusskabel der anzuschließenden
Komponenten durch die Kabeldurchführung links an
der Produktunterseite.
2. Achten Sie darauf, dass die Kabeldurchführung ord-
nungsgemäß aufgesteckt ist und die Kabel ordentlich
durchgeführt sind.
3. Achten Sie darauf, dass die Kabeldurchführungen die
Anschlusskabel eng und ohne sichtbaren Spalt um-
schließen.
4. Verwenden Sie die Zugentlastungen.
5. Kürzen Sie die Anschlusskabel bei Bedarf.
24V / eBus
6. Verlegen Sie die Anschlusskabel der anzuschließen-
den Komponenten ordnungsgemäß im Schaltkasten.
≤ 30 mm
L
N
PE
40 mm
≤
+
-
30 mm
≤
7. Entmanteln Sie die flexiblen Kabel, wie in der Abbil-
dung dargestellt. Achten Sie dabei darauf, die Isolie-
rungen der einzelnen Adern nicht zu beschädigen.
8. Isolieren Sie die inneren Adern nur soweit ab, dass
stabile Verbindungen hergestellt werden können.
9. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
10. Schrauben Sie den jeweiligen Stecker an die
Anschlusskabel.
11. Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des Steckers stecken. Bessern Sie
ggf. nach.
12. Stecken Sie den Stecker in den dazugehörigen Steck-
platz der Leiterplatte. (→ Seite 57)
14
5.8.2

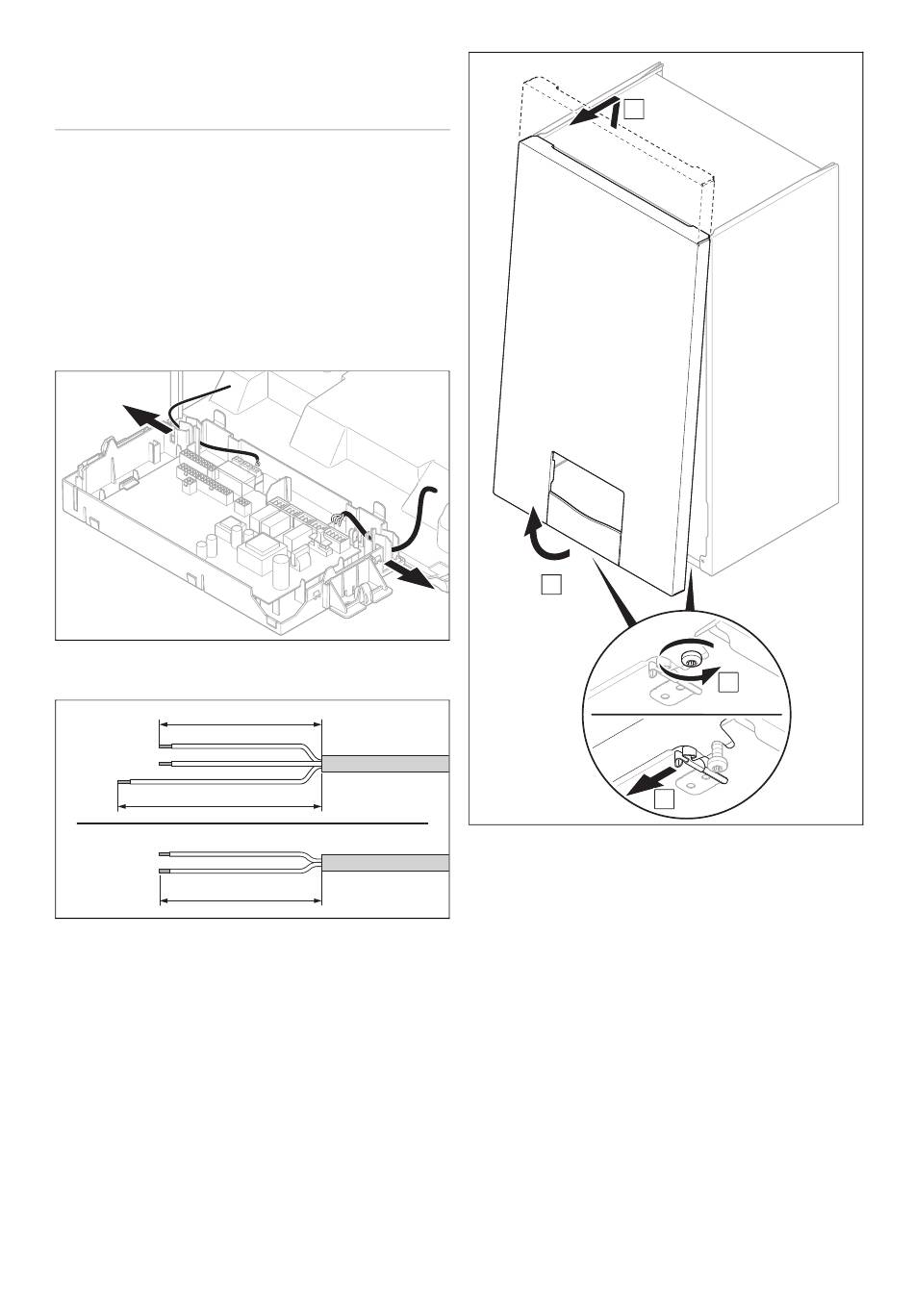

Frontverkleidung demontieren

C
230V
1. Lösen Sie die zwei Schrauben an der linken und rech-
ten Unterseite des Produkts, ohne die Schrauben kom-
plett herauszudrehen.
2. Demontieren Sie die Frontverkleidung, wie in der Abbil-
dung dargestellt.
Installations- und Wartungsanleitung ecoTEC plus 0020279444_00
D
A
B
