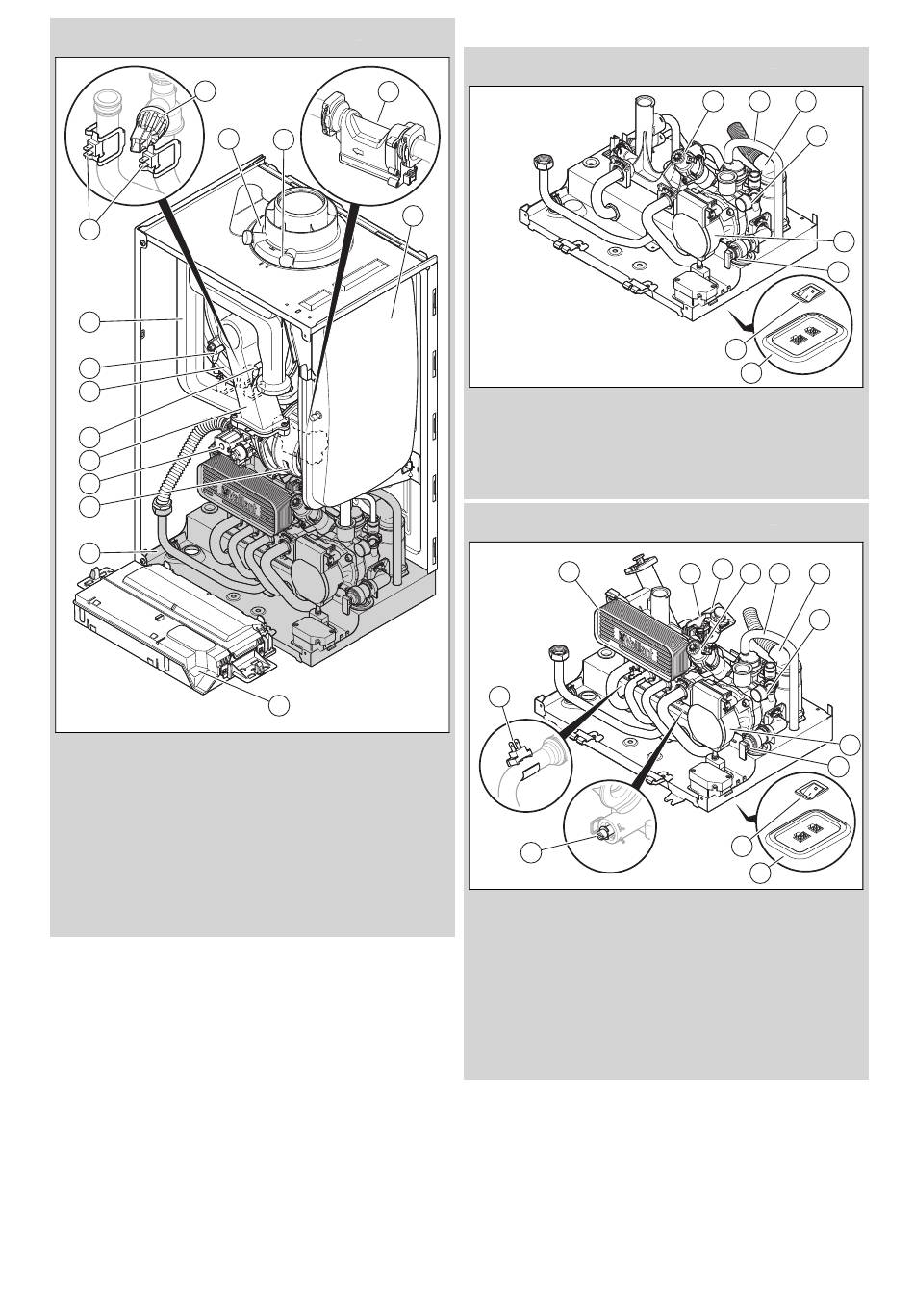

Aufbau Des Hydraulikblocks Des Produkts - Vaillant ecoTEC plus VC 10 Installations- Und Wartungsanleitung

Gültigkeit: Produkt mit integrierter Warmwasserbereitung
15
1
14
13
12
11
10
9
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Wasserdurchfluss-
sensor
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse
8
3
2
4
5
8 Gasarmatur
9 Thermo-Kompaktmodul
10 Regelungselektrode
11 Wärmetauscher
12 Zündelektrode
13 Luftansaugrohr
14 Temperatursensor
15 Wasserdrucksensor
3.3

Aufbau des Hydraulikblocks des Produkts

Gültigkeit: Produkt ohne integrierte Warmwasserbereitung
1 Vorrangumschaltventil
2 Entlüftungsschlauch
3 Kondensatablauf
4 Manometer
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
1
13
12
1 Sekundär-Wärme-
tauscher
2 Flügelrad-Wasserdurch-
flusssensor
3 Durchfluss-Mengenbe-
grenzer
4 Vorrangumschaltventil
5 Entlüftungsschlauch
6 Kondensatablauf
Installations- und Wartungsanleitung ecoTEC plus 0020279444_00
1 2 3
4
5
6
8
7
5 Hocheffizienzpumpe
6 Sicherheitsventil
7 Stecksockel
8 Gerätehauptschalter
3
2 4 5 6
7
8
9
11
10
7 Manometer
8 Hocheffizienzpumpe
9 Sicherheitsventil
10 Stecksockel
11 Gerätehauptschalter
12 Überströmventil
13 Auslauftemperatursen-
sor
