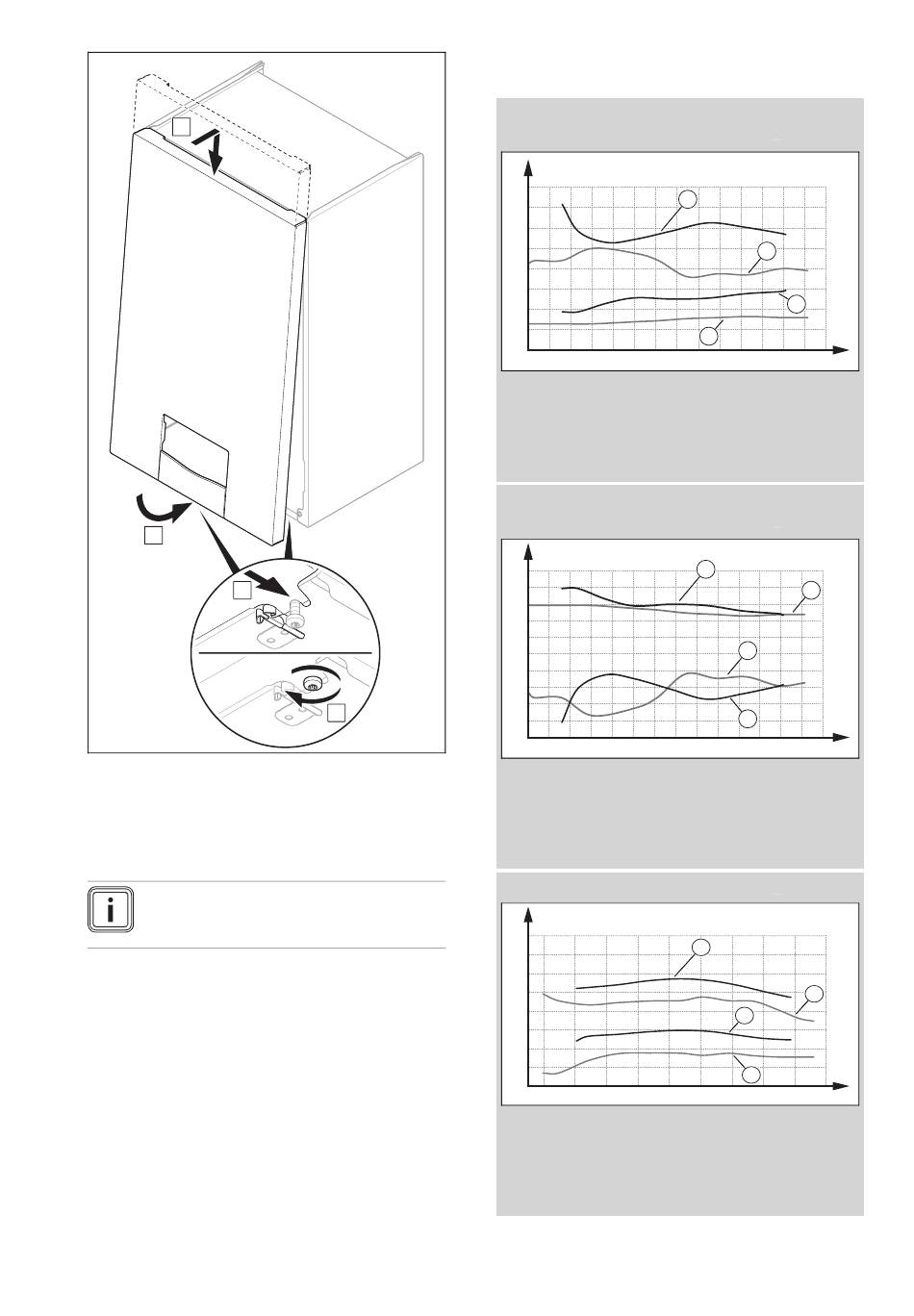

7.10.3 Frontverkleidung montieren

1.
A
B
2. Schrauben Sie die zwei Schrauben an der linken und
rechten Unserseite des Produkts fest.
7.10.4 CO₂-Gehalt prüfen
1. Starten Sie den Schornsteinfegermodus (→ Seite 17).
Hinweis
Führen Sie die Messungen nur mit montier-
ter Frontverkleidung durch.
2. Beachten Sie die korrekte Heizbelastung.
–
Max. WW-Leistung (Standardauswahl)
–
Einstellbare Heizbelastung (Bei manchen Instal-
lationen ist von der Standardauswahl abzuweichen)
3. Öffnen Sie die Messöffnung am Abgas-Messstutzen.
4. Positionieren Sie den Sensor des CO₂-Messgeräts
mittig im Abgasrohr.
5. Warten Sie ab, bis das Produkt die Messung freigibt
und Betriebstemperatur erreicht hat.
0020279444_00 ecoTEC plus Installations- und Wartungsanleitung
C
D
– Vorlauftemperatur: ≥ 60 ℃
– Vorlauftemperatur Fußbodenheizung: ≥ 45 ℃
6. Messen Sie den CO₂-Gehalt am Abgas-Messstutzen
und protokolieren Sie den Messwert.
Gültigkeit: VC 10CS/1-5 (N-DE) ODER VC 15CS/1-5 (N-DE) ODER
VC 20CS/1-5 (N-DE) ODER VC 25CS/1-5 (N-DE) ODER VCW 20/26CS/1-5 (N-
DE)
A
14
13
12
11
10
9
8
7
6
2 4 6 8 10 12 14
A CO₂-Gehalt [Vol.-%]
1 Max. CO₂-Gehalt
Flüssiggas
2 Max. CO₂-Gehalt
Erdgas
Gültigkeit: VC 10CS/1-5 (N-DE) ODER VC 15CS/1-5 (N-DE) ODER
VC 20CS/1-5 (N-DE) ODER VC 25CS/1-5 (N-DE) ODER VCW 20/26CS/1-5 (N-
DE)
A
10
9
8
7
6
5
4
3
2
1
0
2 4 6 8 10 12 14
A O₂-Gehalt [Vol.-%]
1 Max. O₂-Gehalt
Flüssiggas
2 Max. O₂-Gehalt Erd-
gas
Gültigkeit: VC 30CS/1-5 (N-DE) ODER VCW 25/32CS/1-5 (N-DE)
A
14
13
12
11
10
9
8
7
6
2 4 8 12 16
A CO₂-Gehalt [Vol.-%]
1 Max. CO₂-Gehalt
Flüssiggas
2 Max. CO₂-Gehalt
Erdgas
1
2
3
4
16 18 20 22 24 26 28 30
B Wärmebelastung
[kW]
3 Min. CO₂-Gehalt
Flüssiggas
4 Min. CO₂-Gehalt
Erdgas
1
2
3
4
16 18 20 22 24 26 28 30
B Wärmebelastung
[kW]
3 Min. O₂-Gehalt Erd-
gas
4 Min. O₂-Gehalt
Flüssiggas
1
2
4
3
20 24 28 32 36 40
B Wärmebelastung
[kW]
3 Min. CO₂-Gehalt
Erdgas
4 Min. CO₂-Gehalt
Flüssiggas
B
B
B
