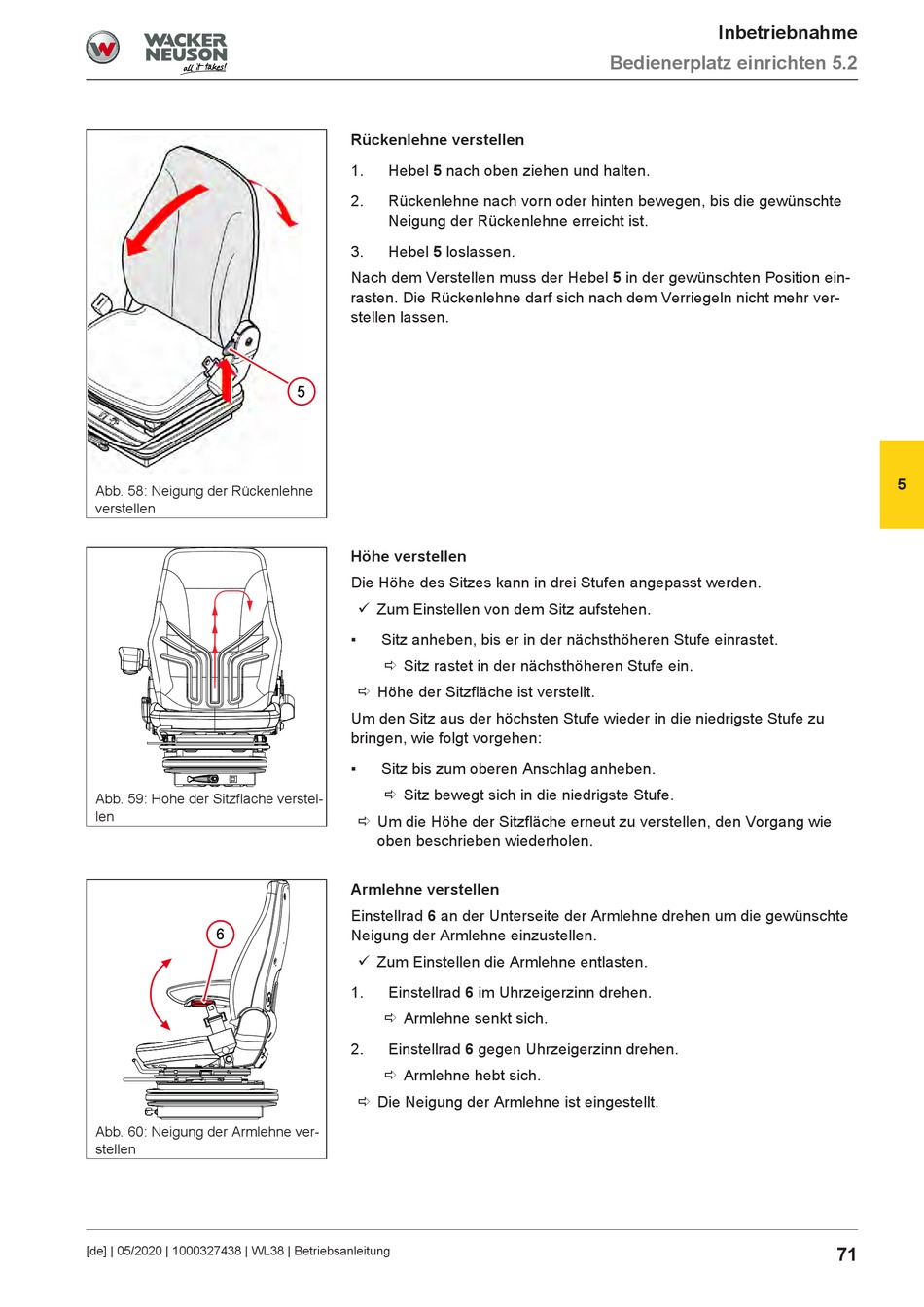

Abb. 58: Neigung der Rückenlehne
verstellen
Abb. 59: Höhe der Sitzfläche verstel-
len
6
Abb. 60: Neigung der Armlehne ver-
stellen
[de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung
Rückenlehne verstellen
1. Hebel 5 nach oben ziehen und halten.
2. Rückenlehne nach vorn oder hinten bewegen, bis die gewünschte
Neigung der Rückenlehne erreicht ist.
3. Hebel 5 loslassen.
Nach dem Verstellen muss der Hebel 5 in der gewünschten Position ein-
rasten. Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver-
stellen lassen.
5
Höhe verstellen
Die Höhe des Sitzes kann in drei Stufen angepasst werden.
ü Zum Einstellen von dem Sitz aufstehen.
▪ Sitz anheben, bis er in der nächsthöheren Stufe einrastet.
ð Sitz rastet in der nächsthöheren Stufe ein.
ð Höhe der Sitzfläche ist verstellt.
Um den Sitz aus der höchsten Stufe wieder in die niedrigste Stufe zu
bringen, wie folgt vorgehen:
▪ Sitz bis zum oberen Anschlag anheben.
ð Sitz bewegt sich in die niedrigste Stufe.
ð Um die Höhe der Sitzfläche erneut zu verstellen, den Vorgang wie
oben beschrieben wiederholen.
Armlehne verstellen
Einstellrad 6 an der Unterseite der Armlehne drehen um die gewünschte
Neigung der Armlehne einzustellen.
ü Zum Einstellen die Armlehne entlasten.
1. Einstellrad 6 im Uhrzeigerzinn drehen.
ð Armlehne senkt sich.
2. Einstellrad 6 gegen Uhrzeigerzinn drehen.
ð Armlehne hebt sich.
ð Die Neigung der Armlehne ist eingestellt.
Inbetriebnahme
Bedienerplatz einrichten 5.2
