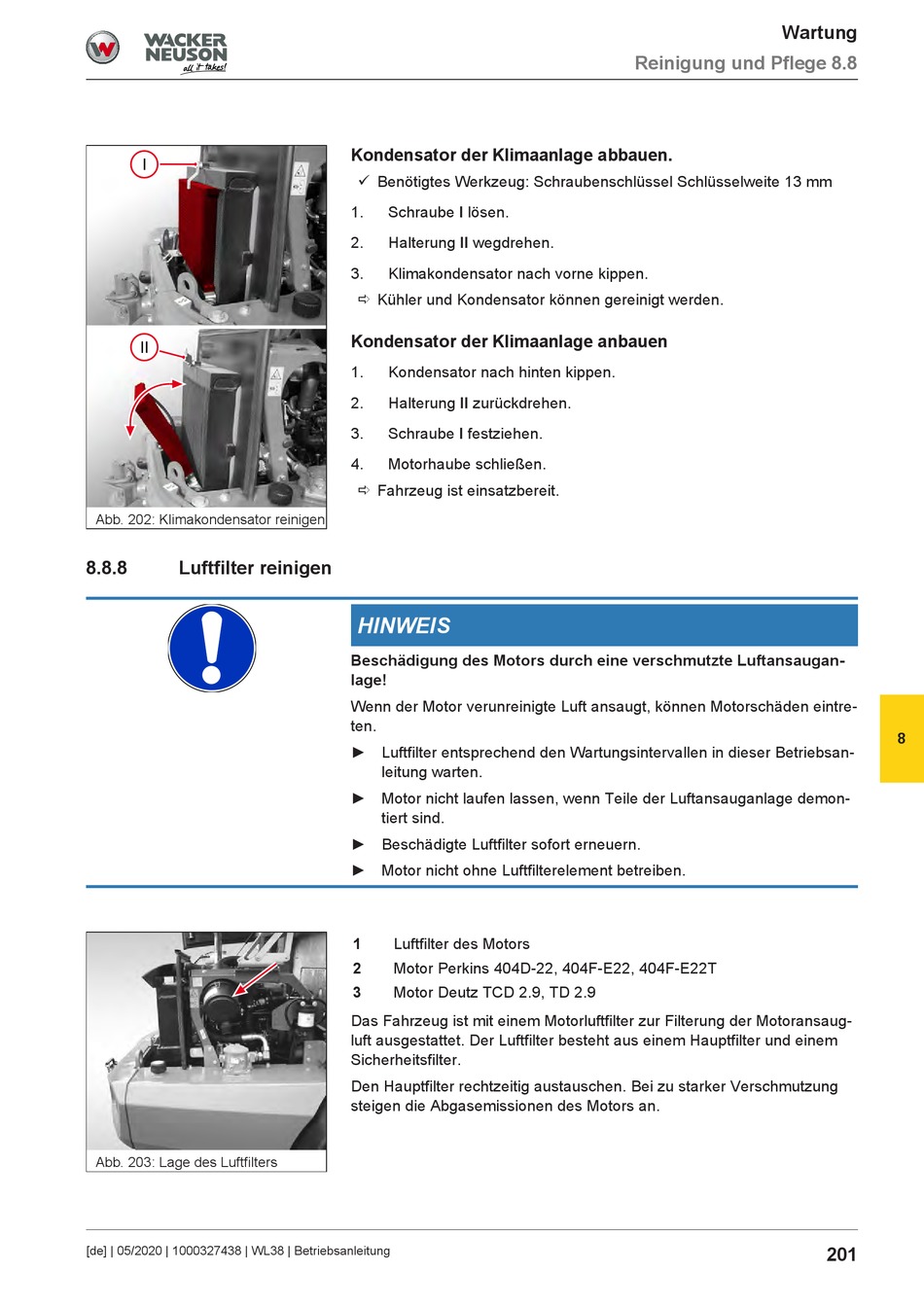

Luftfilter Reinigen - Wacker Neuson WL38 Betriebsanleitung

I
II
Abb. 202: Klimakondensator reinigen
8.8.8

Luftfilter reinigen

Abb. 203: Lage des Luftfilters
[de] | 05/2020 | 1000327438 | WL38 | Betriebsanleitung
Kondensator der Klimaanlage abbauen.
ü Benötigtes Werkzeug: Schraubenschlüssel Schlüsselweite 13 mm
1. Schraube I lösen.
2. Halterung II wegdrehen.
3. Klimakondensator nach vorne kippen.
ð Kühler und Kondensator können gereinigt werden.
Kondensator der Klimaanlage anbauen
1. Kondensator nach hinten kippen.
2. Halterung II zurückdrehen.
3. Schraube I festziehen.
4. Motorhaube schließen.
ð Fahrzeug ist einsatzbereit.
HINWEIS
Beschädigung des Motors durch eine verschmutzte Luftansaugan-
lage!
Wenn der Motor verunreinigte Luft ansaugt, können Motorschäden eintre-
ten.
► Luftfilter entsprechend den Wartungsintervallen in dieser Betriebsan-
leitung warten.
► Motor nicht laufen lassen, wenn Teile der Luftansauganlage demon-
tiert sind.
► Beschädigte Luftfilter sofort erneuern.
► Motor nicht ohne Luftfilterelement betreiben.
1 Luftfilter des Motors
2 Motor Perkins 404D-22, 404F-E22, 404F-E22T
3 Motor Deutz TCD 2.9, TD 2.9
Das Fahrzeug ist mit einem Motorluftfilter zur Filterung der Motoransaug-
luft ausgestattet. Der Luftfilter besteht aus einem Hauptfilter und einem
Sicherheitsfilter.
Den Hauptfilter rechtzeitig austauschen. Bei zu starker Verschmutzung
steigen die Abgasemissionen des Motors an.
Wartung
Reinigung und Pflege 8.8
8
201
