Proline Prowirl F 200 FOUNDATION Fieldbus
1) Sensorausführung Option "Masse (integrierte Druck- und Temperaturmessung)", Druck eingelesen via FF
Endress+Hauser
EU_100
EU_0
0

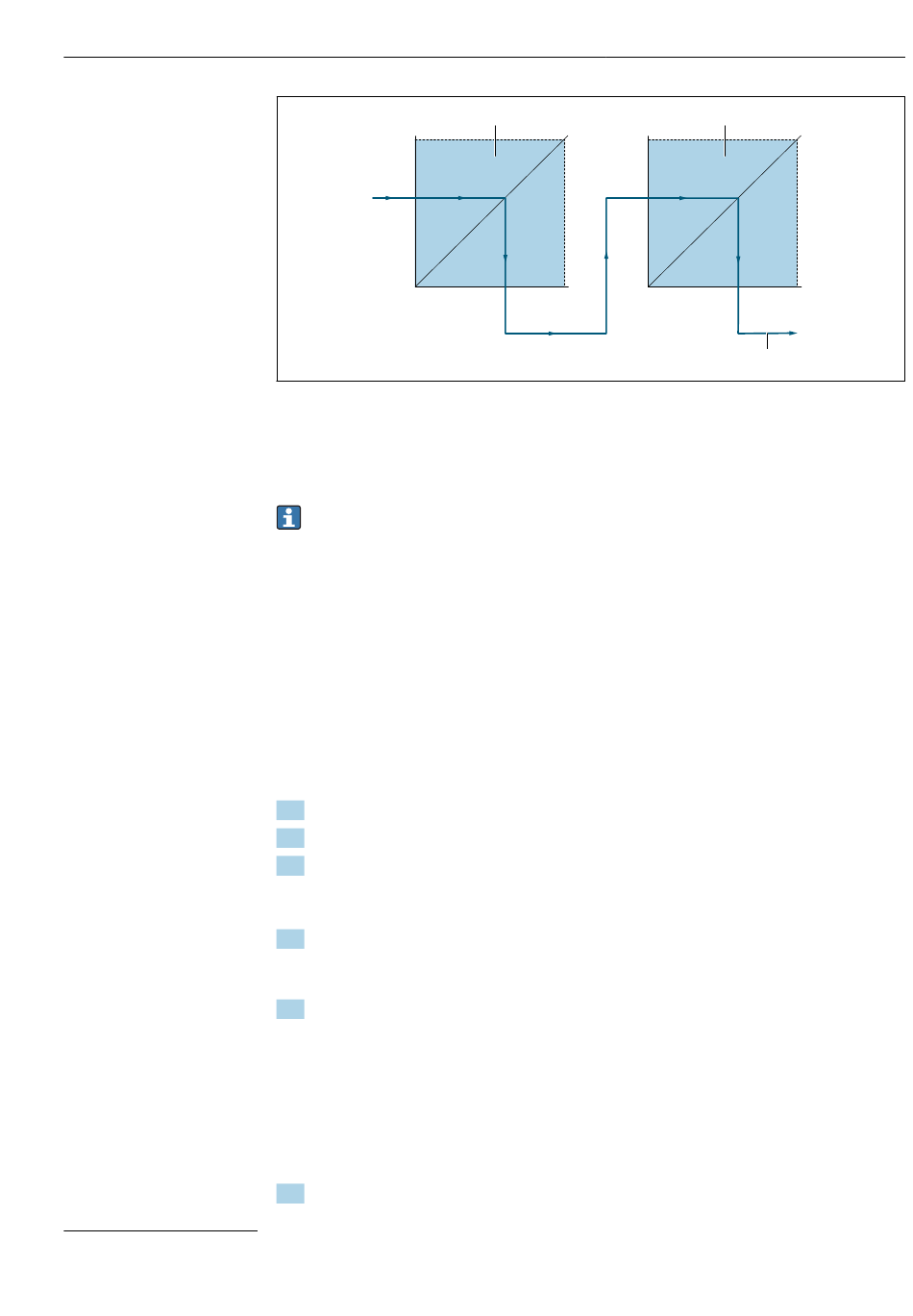

 21 Skalierung des Messwerts im Analog Input Block
1 XD_SCALE
2 OUT_SCALE
2 OUT_VALUE
• Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die
Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
• Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus
OOS geändert werden.
10.9

Anwendungsspezifische Inbetriebnahme

10.9.1

Dampfanwendung

Messstoff wählen
Navigation:
Setup → Messstoffwahl
1. Den Assistent Messstoffwahl aufrufen.
2. Im Parameter Messstoff wählen die Option Dampf auswählen.
3. Bei eingelesenem Druckmesswert
Im Parameter Dampfberechnungsmodus die Option Automatisch (p-/T-kompen-
siert) wählen.
4. Bei nicht eingelesenem Druckmesswert:
Im Parameter Dampfberechnungsmodus die Option Sattdampf (T-kompensiert)
wählen.
5. Im Parameter Wert Dampfqualität die vorhandene Dampfqualität in der Rohrleitung
eingeben.
 Ohne Anwendungspaket Nassdampferkennung/-messung: Messgerät verwendet
diesen Wert, um den Massefluss des Dampfes zu berechnen.
Mit Anwendungspaket Nassdampferkennung/-messung: Messgerät verwendet
diesen Wert, wenn die Dampfqualität nicht berechnet werden kann (Dampfquali-
tät liegt außerhalb der Rahmenbedingungen).
Analog Input (AI) konfigurieren
6. Analog Input (AI) konfigurieren.
1
1
0
EU_0
1
1)
:
Inbetriebnahme
2
EU_100
3
A0032233
119
