Elektrischer Anschluss
32
7.1.4

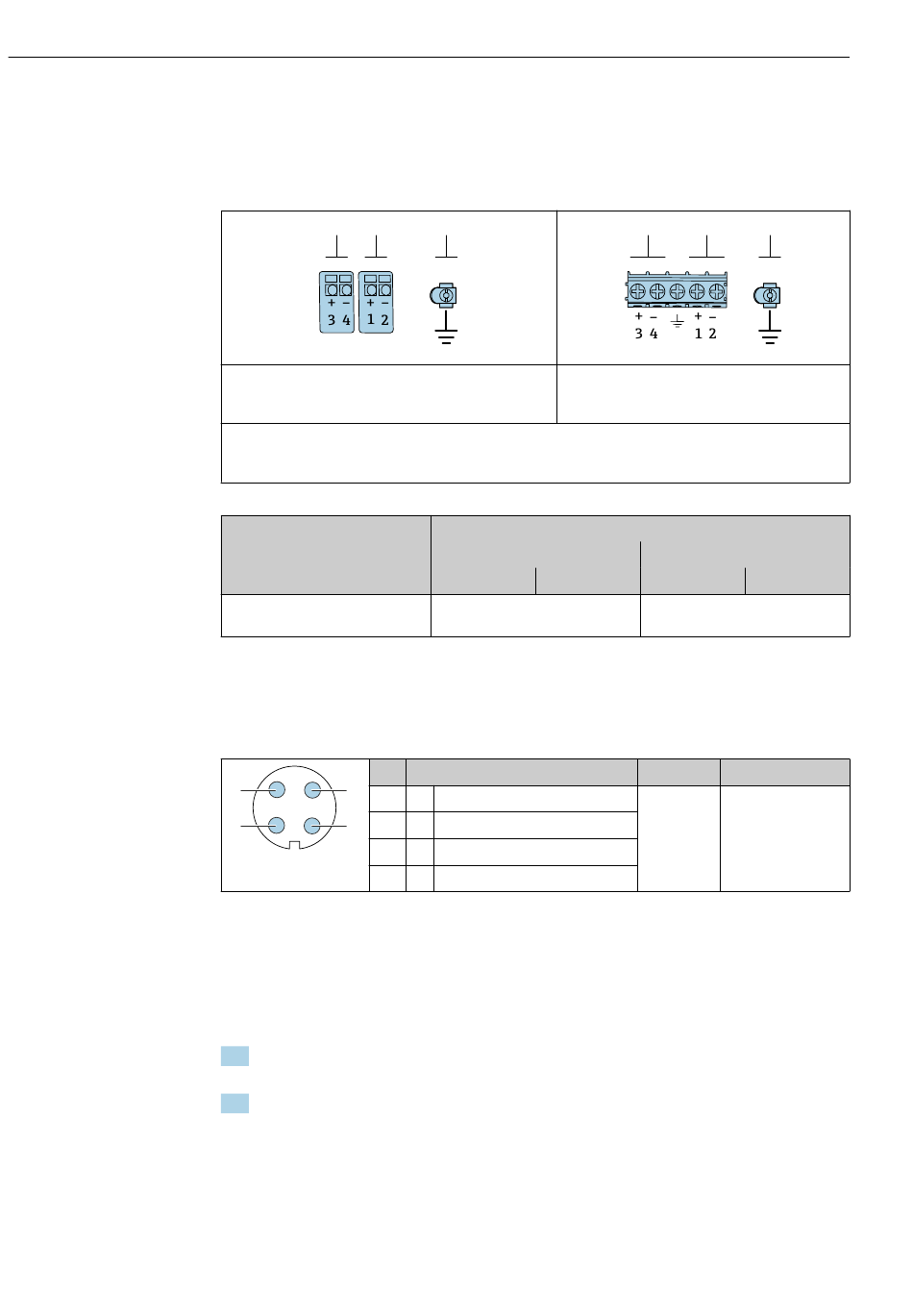

Klemmenbelegung

Messumformer
Anschlussvariante FOUNDATION Fieldbus, Impuls-/Frequenz-/Schaltausgang
2
1
Maximale Anzahl an Klemmen
1
Ausgang 1: FOUNDATION Fieldbus
2
Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang
3
Erdungsklemme für Kabelschirm
Bestellmerkmal "Ausgang"
1) 2)
Option E
1)
Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
2)
FOUNDATION Fieldbus mit integriertem Verpolungsschutz.
7.1.5
Pinbelegung Gerätestecker
Pin
2
3
1
2
1
4
3
4
7.1.6

Schirmung und Erdung

Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbus-Systems ist nur
dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt
sind und die Abschirmung eine möglichst lückenlose Hülle bildet. Ideal ist ein Schirmabde-
ckungsgrad von 90 %.
1. Für eine optimale EMV-Schutzwirkung die Schirmung so oft wie möglich mit der
Bezugserde verbinden.
2. Aus Gründen des Explosionsschutzes wird empfohlen, auf die Erdung zu verzichten.
Um beiden Anforderungen gerecht zu werden, gibt es beim Feldbus-System grundsätzlich
drei verschiedene Varianten der Schirmung:
• Beidseitige Schirmung
• Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am Feldgerät
• Einseitige Schirmung auf der speisenden Seite
Proline Prowirl F 200 FOUNDATION Fieldbus
3
A0013570
Maximale Anzahl an Klemmen bei Bestellmerkmal
"Zubehör montiert", Option NA: Überspannungs-
schutz
Klemmennummern
Ausgang 1
1 (+)
2 (-)
FOUNDATION Fieldbus
Belegung
+
Signal +
-
Signal –
Erdung
nicht belegt
2
1
3
A0018161
Ausgang 2
3 (+)
4 (-)
Impuls-/Frequenz-/Schaltausgang
(passiv)
Codierung
Stecker/Buchse
A
Stecker
Endress+Hauser
