Montage

20
6
Montage
6.1

Montagebedingungen

6.1.1

Montageposition

Montageort

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine
korrekte Volumenflussmessung. Daher folgende Punkte beachten:

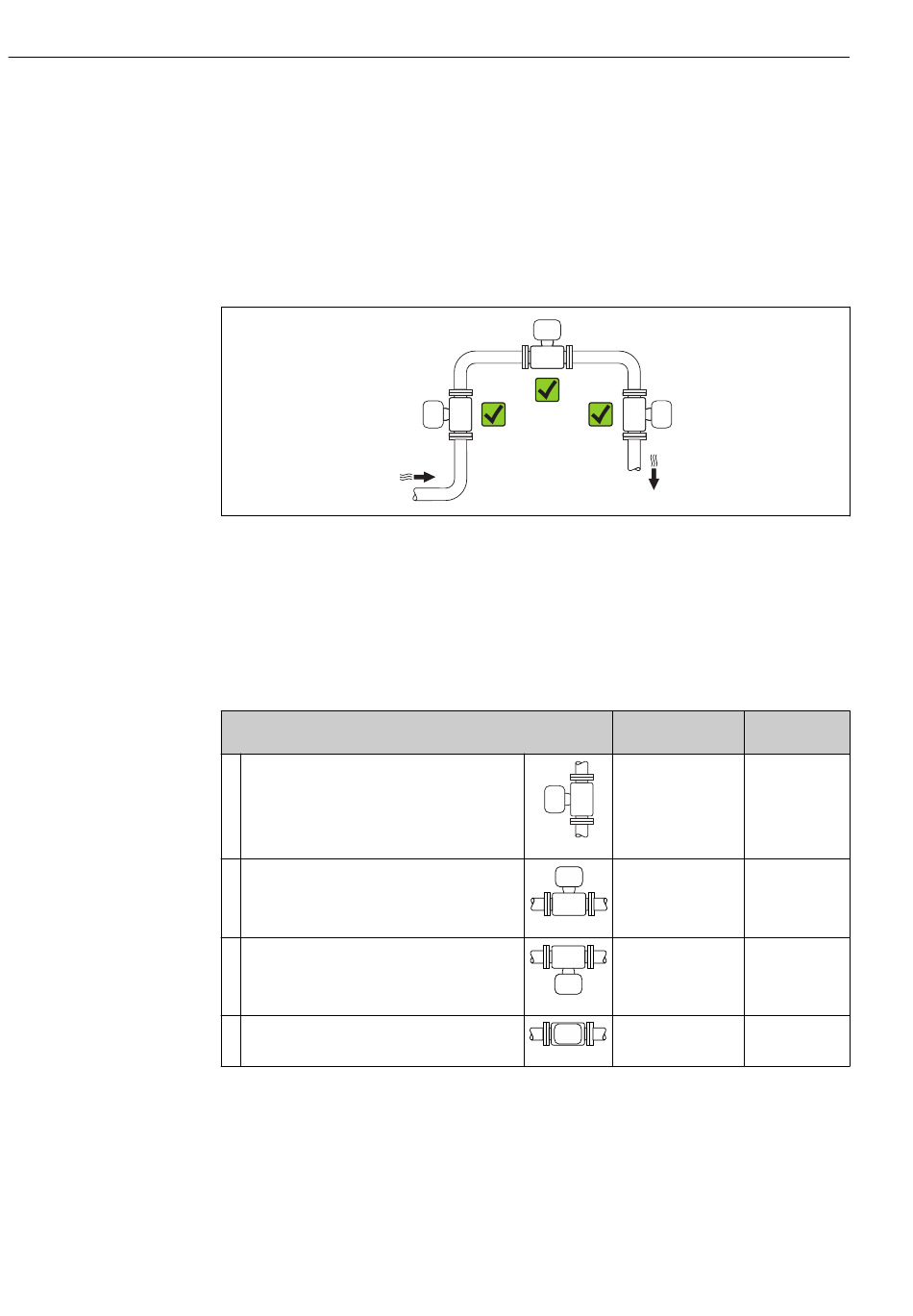

Einbaulage
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformerkopf oben
C Horizontale Einbaulage Messumformerkopf
unten
D Horizontale Einbaulage Messumformerkopf seit-
lich
1)
Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfül-
lung der Rohrleitung zu vermeiden (Abb. A). Störung der Durchflussmessung! Um die Durchflussmessung
Proline Prowirl F 200 FOUNDATION Fieldbus
Kompaktausführung
1)

A0015545
2) 3)

A0015589
4) 5)

A0015590
4)

A0015592
A0015543
Getrenntaus-
führung




Endress+Hauser
