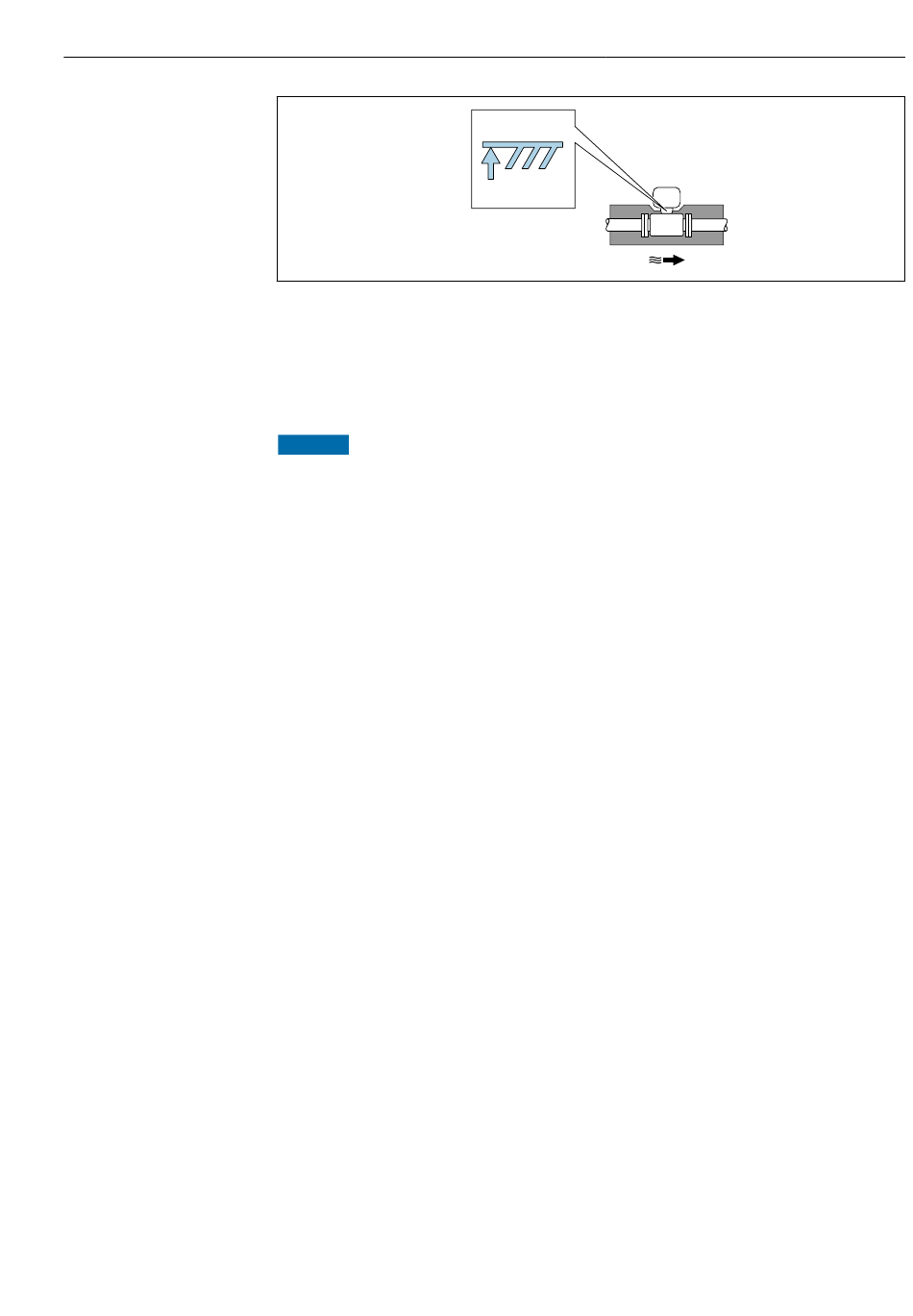

1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze
frei bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor
Überhitzung und Unterkühlung.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor-
merkopf bzw. das Anschlussgehäuse der Getrenntausführung komplett freibleibt.
‣
Angaben über zulässige Temperaturbereiche beachten .
‣
Je nach Messstofftemperatur bestimmte Einbaulagen beachten .
6.1.3

Spezielle Montagehinweise

Einbau bei Wärmedifferenzmessungen
• Bestellmerkmal "Sensorausführung", Option CA "Masse; 316L; 316L (integrierte Tempe-
raturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option CB "Masse; Alloy C22; 316L (integrierte
Temperaturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option CC "Masse; Alloy C22; Alloy C22 (integrierte
Temperaturmessung), –40 ... +260 °C (–40 ... +500 °F)"
• Bestellmerkmal "Sensorausführung", Option DA "Masse Dampf; 316L; 316L (integrierte
Druck-/Temperaturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option DB "Masse Gas/Flüssigkeit; 316L; 316L
(integrierte Druck-/Temperaturmessung), –40 ... +100 °C (–40 ... +212 °F)"
Die zweite Messung der Temperatur erfolgt über einen separaten Temperatursensor. Das
Messgerät liest diese über eine Kommunikationsschnittstelle ein.
• Bei Sattdampf-Wärmedifferenzmessungen muss das Messgerät auf der Dampfseite ein-
gebaut werden.
• Bei Wasser-Wärmedifferenzmessungen kann der das Messgerät auf der Kalt- oder auf
der Warmseite eingebaut werden.
1
Montage
