Elektrischer Anschluss
38
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = grünes Kabel
Klemme 4 = rotes Kabel
Klemme 5 = schwarzes Kabel
Klemme 6 = gelbes Kabel
Klemme 7 = blaues Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem
Bereich von 1,2 ... 1,7 Nm anziehen.
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.

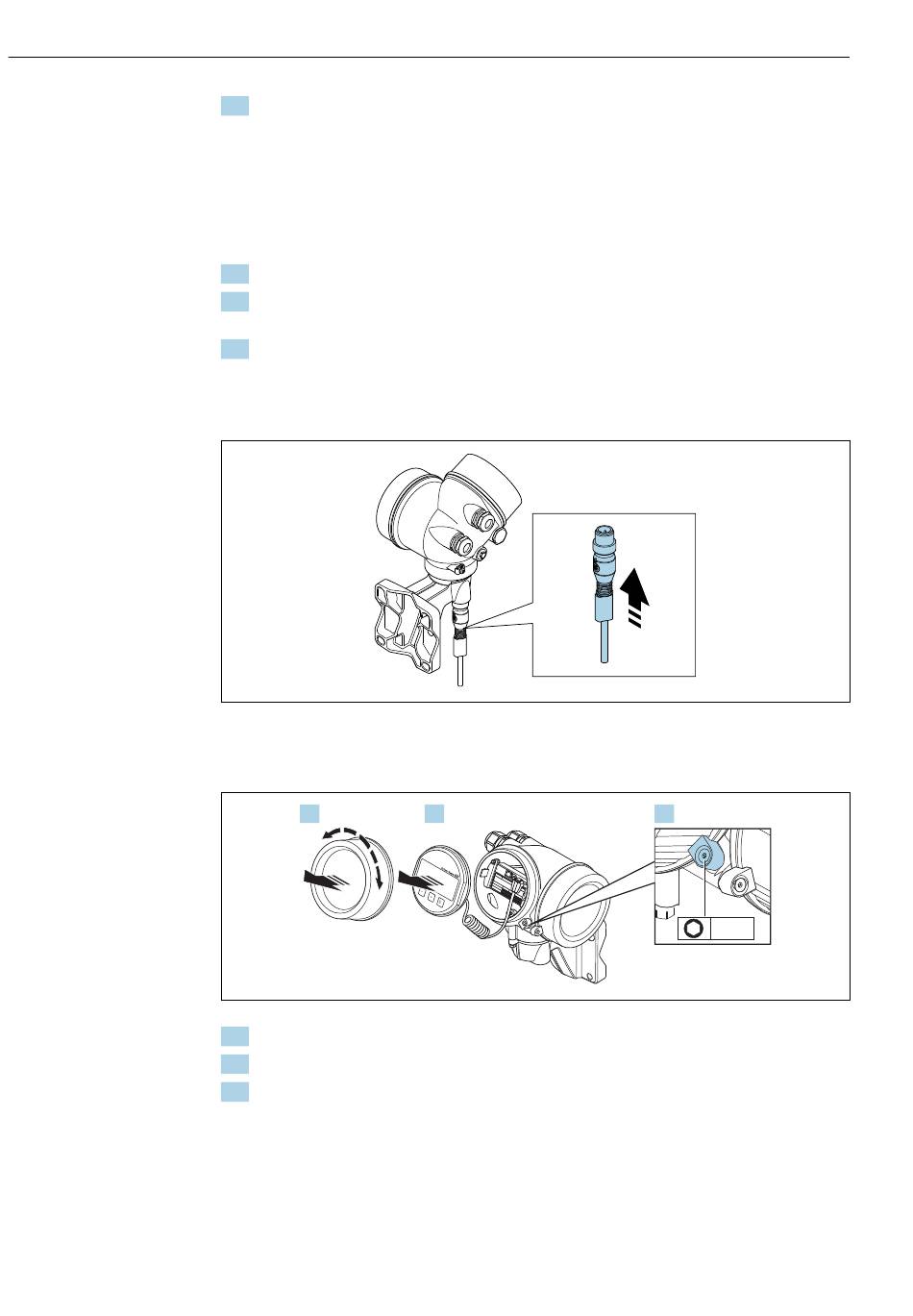

Messumformer anschließen
Messumformer über Stecker anschließen
‣
Stecker anschließen.
Messumformer über Klemmen anschließen
2.
1. Sicherungskralle Elektronikraumdeckel lösen.
2. Elektronikraumdeckel abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den
Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums
aufstecken.
Proline Prowirl F 200 FOUNDATION Fieldbus
3.
A0034172
1.
3 mm
A0034173
