Proline Prowirl F 200 FOUNDATION Fieldbus
Endress+Hauser

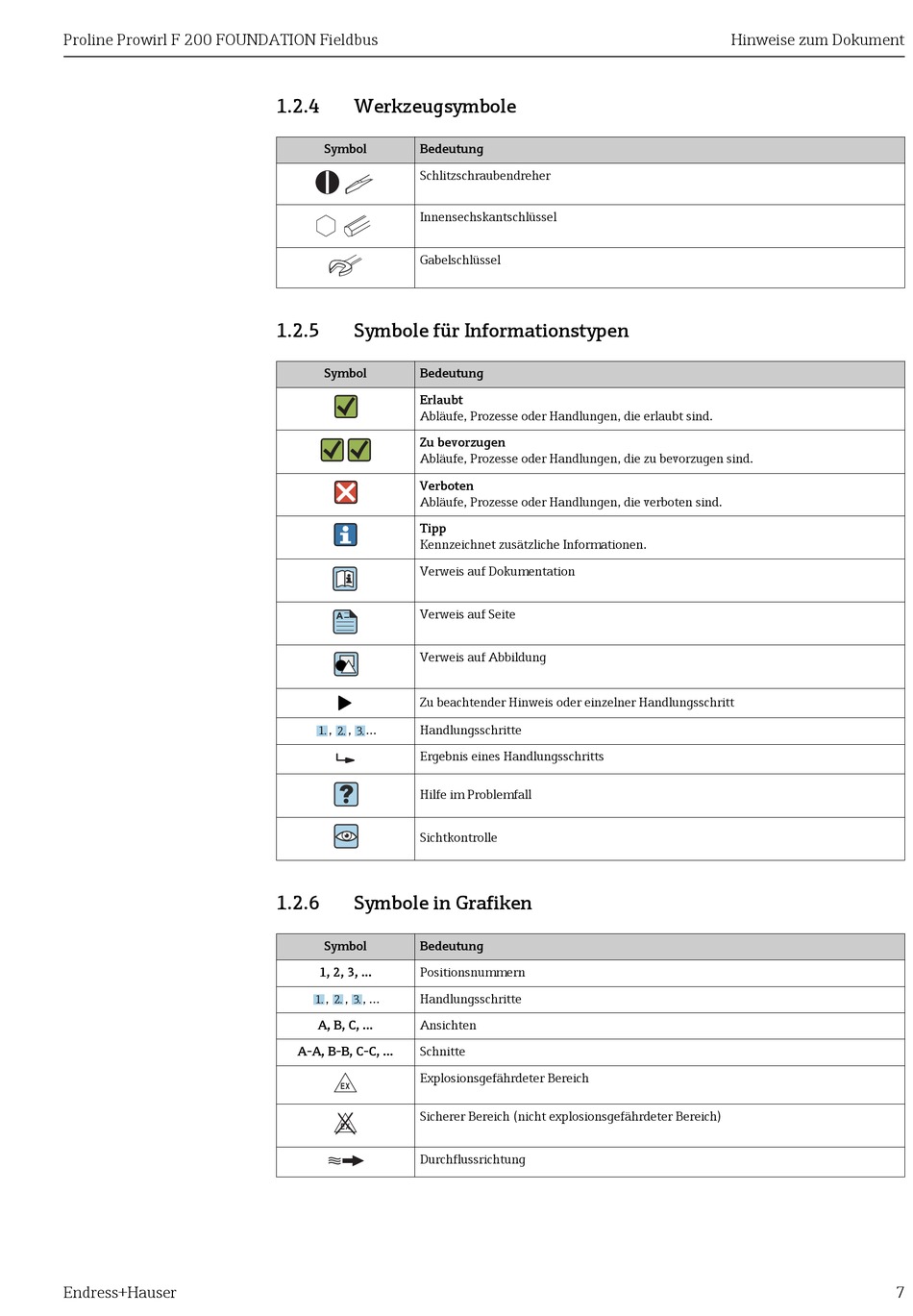

1.2.4

Werkzeugsymbole

Symbol Bedeutung
Schlitzschraubendreher
Innensechskantschlüssel
Gabelschlüssel
1.2.5 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
A
Verweis auf Abbildung
Zu beachtender Hinweis oder einzelner Handlungsschritt
, , ... Handlungsschritte
1. 2. 3.
Ergebnis eines Handlungsschritts
Hilfe im Problemfall
Sichtkontrolle
1.2.6

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3, ... Positionsnummern
, , , ... Handlungsschritte
1. 2. 3.
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Durchflussrichtung
Hinweise zum Dokument
7
