Proline Prowirl F 200 FOUNDATION Fieldbus

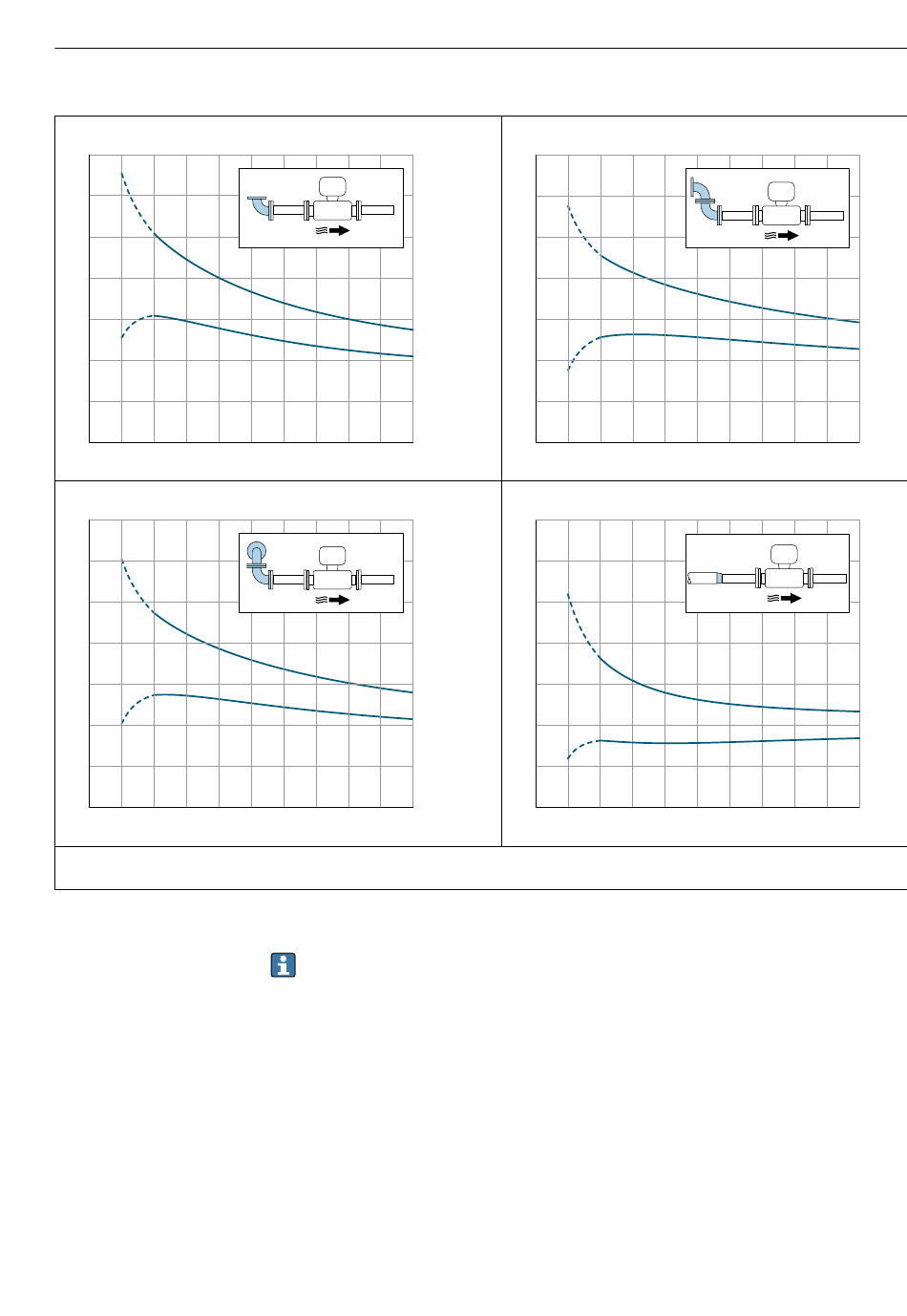

Einfluss auf die Messgenauigkeit bei reduzierter, gerader Einlaufstrecke
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0 5 10 15 20 25 30 35 40 45 50
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0 5 10 15 20 25 30 35 40 45 50
E = Fehler in %
A/B = Einlaufstrecke/Innendurchmesser Messrohr
Endress+Hauser
A/B
Durchmessersprungkorrektur
Das Messgerät wird gemäß bestelltem Prozessanschluss kalibriert. Bei dieser Kalibrie-
rung wird die Kante am Übergang vom Anschlussrohr zum Prozessanschluss mitbe-
rücksichtigt. Weicht das verwendete Anschlussrohr vom bestelltem Prozessanschluss
ab, können Einflüsse über eine Durchmessersprungkorrektur ausgeglichen werden. Zu
berücksichtigen ist die Differenz zwischen Innendurchmesser des bestellten Prozess-
anschlusses und dem Innendurchmesser des verwendeten Anschlussrohres.
Das Messgerät kann Verschiebungen des Kalibrierfaktors korrigieren, z.B. verursacht auf-
grund eines Durchmessersprungs zwischen Geräteflansch (z.B. ASME B16.5/Sch. 80, DN
50 (2")) und der Anschlussrohrleitung (z.B. ASME B16.5/Sch. 40, DN 50 (2")). Die Korrek-
tur des Durchmessersprungs nur innerhalb der nachfolgend aufgeführten Grenzwerte
anwenden, für die auch Testmessungen durchgeführt wurden.
E [%]
2.5
2.0
1.5
1.0
-0.5
-1.0
0 5 10 15 20 25 30 35 40 45 50
A0034240
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0 5 10 15 20 25 30 35 40 45 50
A0034243
Inbetriebnahme
A0034242
A0034244
