Einbau

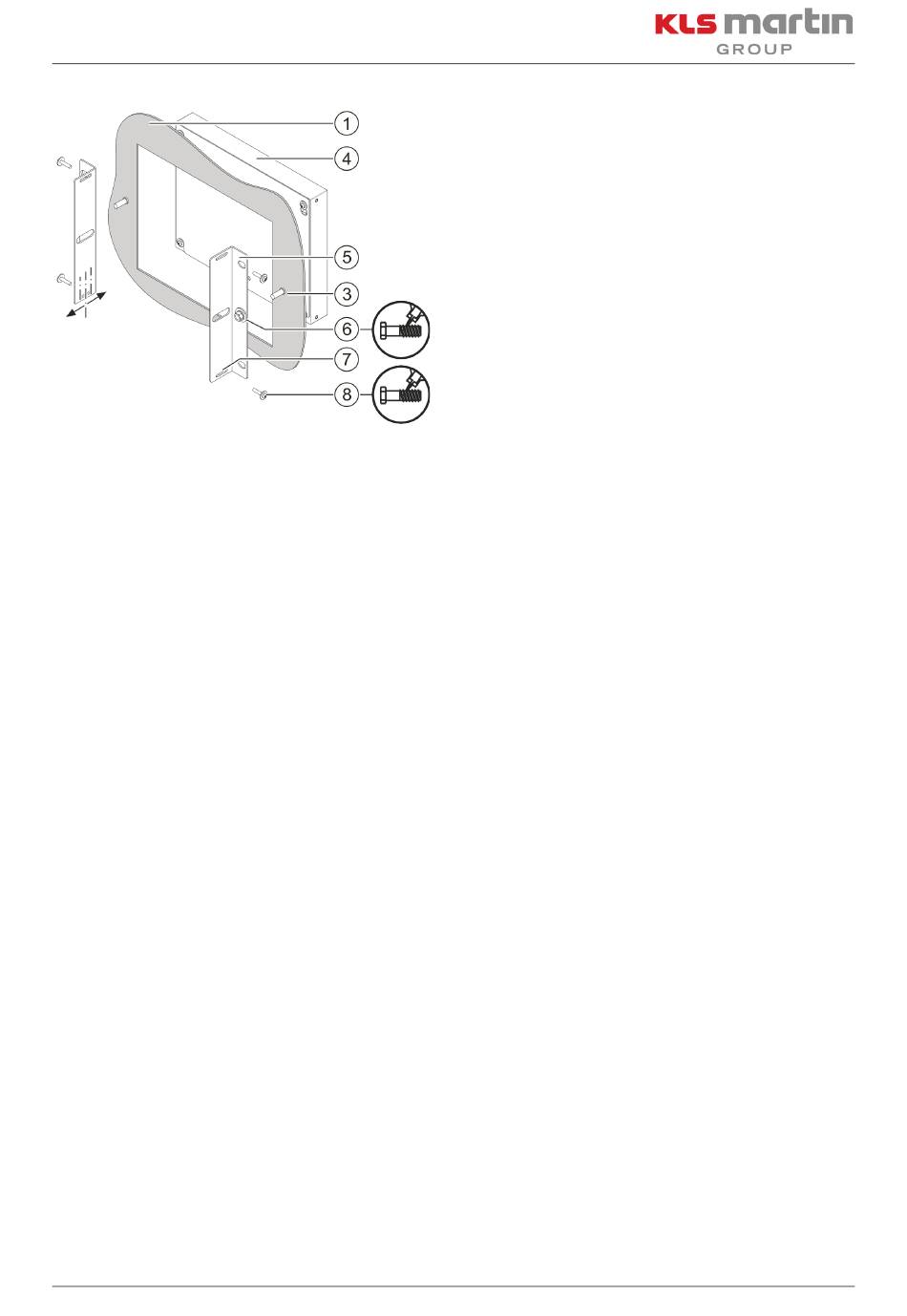

• Haltewinkel (5) vorerst lose mit den Muttern (6)
von innen auf die Schweißbolzen (3) der
Frontplatte (1) des Schaltschranks schrauben.
• Wandbedienteil (4) von vorn in die Frontplatte (1)
einschieben.
• Wandbedienteil (4) mit den mitgelieferten
Schrauben (8) mit Schraubensicherung, die in den
Langlöchern (7) der Haltewinkel (5) justiert werden
können, bündig zur Frontplatte (1) ausrichten.
• Schrauben (6) und (8) mit Schraubensicherung
anziehen.
