Proline Prowirl F 200

Ein- und Auslaufstrecken

Endress+Hauser
Drehen des Elektronikgehäuses und der Anzeige
Das Elektronikgehäuse ist auf der Gehäusestütze stufenlos um 360° drehbar. Die Anzeigeeinheit
kann in 45°-Schritten gedreht werden. Damit ist eine bequeme Ablesbarkeit in allen Einbaulagen
gewährleistet.
Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die unten stehen-
den Ein- und Auslaufstrecken einhalten. Wenn mehrere Strömungsstörungen vorhanden sind, die
längste angegebene Einlaufstrecke einhalten.
1
15 × DN
5 × DN
3
20 × DN
5 × DN
6
25 × DN
5 × DN
 12

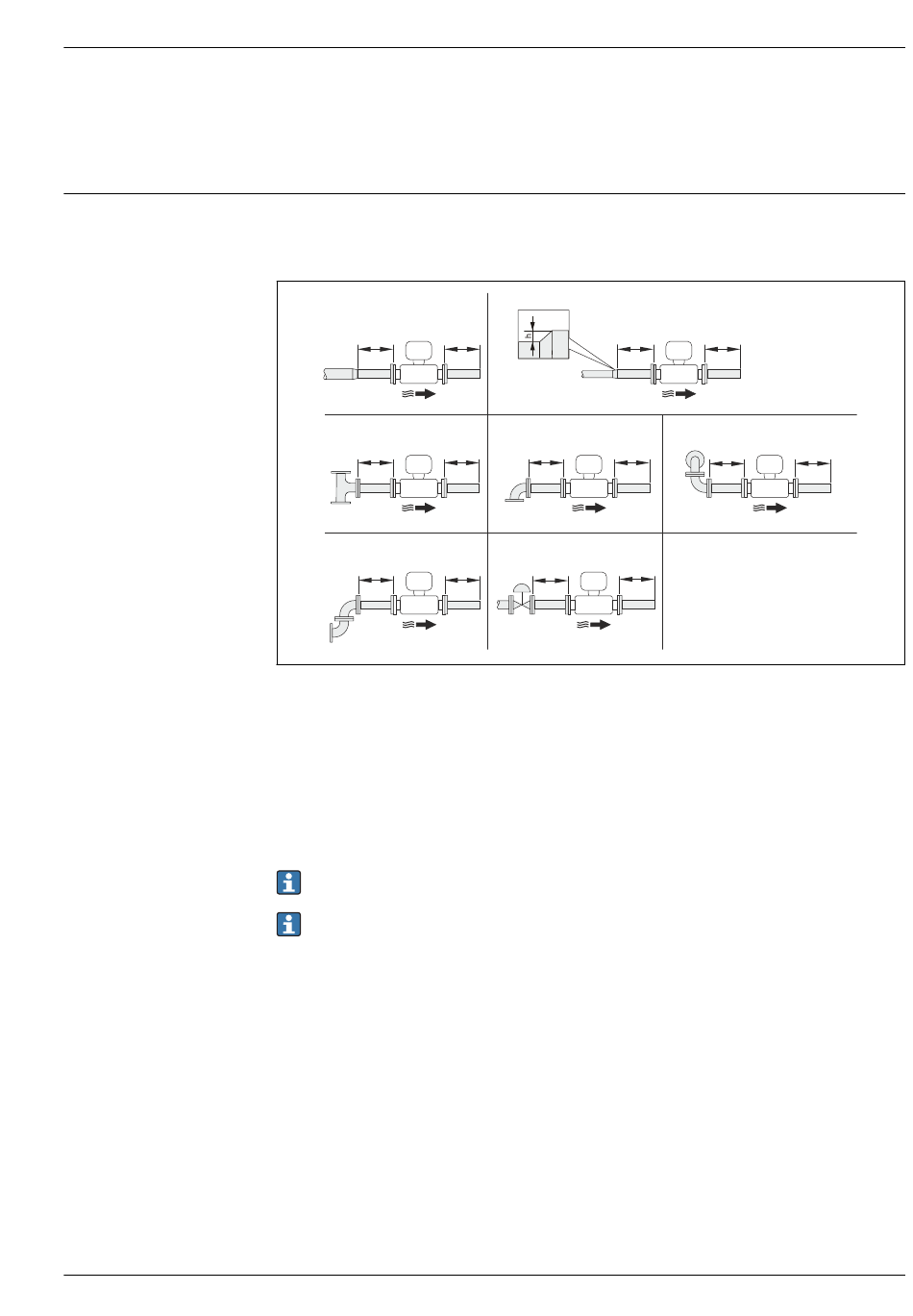

Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
h
Sprunghöhe
1
Reduktion um eine Nennweite
2
Erweiterung
3
T-Stück
4
Einfacher Bogen (90°-Bogen)
5
Doppelbogen 3D (2 × 90°-Bogen entgegengesetzt, nicht in einer Ebene)
6
Doppelbogen (2 × 90°-Bogen entgegengesetzt)
7
Regelventil
Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein speziell gestalteter
Strömungsgleichrichter eingebaut werden (→  40).

Die Funktion Einlaufstreckenkorrektur:

• Ermöglicht eine Verkürzung der Einlaufstrecke auf eine Mindestlänge von 10 × DN bei den
Strömungshindernissen 1, 4, 5 und 6. Dabei entsteht eine zusätzliche Messunsicherheit von
±0,5% v.M. (→  6).
• Kann nicht mit dem Anwendungspaket Nassdampferkennung/-messung(→  83) kom-
biniert werden. Soll die Nassdampferkennung/-messung genutzt werden, so müssen die ent-
sprechenden Einlaufstrecken berücksichtigt werden. Der Gebrauch eines
Strömungsgleichrichter ist ebenfalls nicht möglich.
Strömungsgleichrichter
Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein bei Endress+Hauser erhält-
licher und speziell gestalteter Strömungsgleichrichter eingebaut werden. Der Strömungsgleichrichter
wird zwischen zwei Rohrleitungsflansche gespannt und durch die Montagebolzen zentriert. In der
Regel verringert dies die erforderliche Einlaufstrecke auf 10 × DN bei voller Messgenauigkeit.
2
17 × DN + 8 × h 5 × DN
4
20 × DN
5 × DN
7
50 × DN
5 × DN
5
40 × DN
5 × DN
A0019189
37
