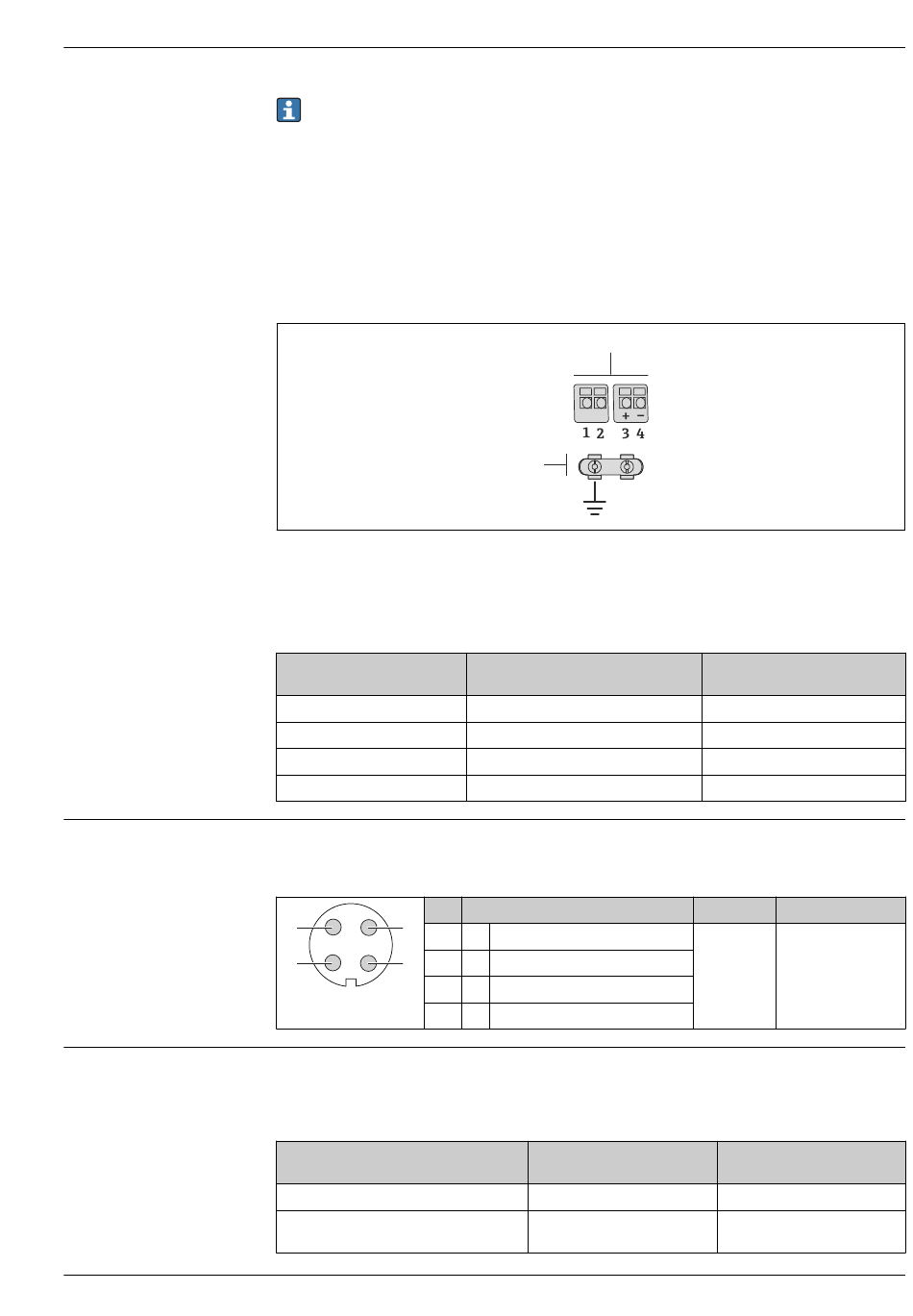

Pinbelegung Gerätestecker

Versorgungsspannung

Endress+Hauser
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung des
Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über Anschlussklem-
men.
 3 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
PROFIBUS PA
Gerätestecker für Signalübertragung (geräteseitig)
Pin
3
2
1
2
1 4
3
A0019021
4
Messumformer
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig.
Versorgungsspannung für eine Kompaktausführung ohne Vor-Ort-Anzeige
Bestellmerkmal "Ausgang"
Option A: 4-20 mA HART
Option B: 4-20 mA HART, Impuls-/ Fre-
quenz-/Schaltausgang
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Belegung
+ PROFIBUS PA +
Erdung
- PROFIBUS PA –
nicht belegt
Minimale
Klemmenspannung
≥ DC 12 V
≥ DC 12 V
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
Codierung Stecker/Buchse
A Stecker
1)
Maximale
2)
Klemmenspannung
DC 35 V
DC 35 V
A0019335
