Endress+Hauser Proline Prowirl F 200 Technische Information Seite 78

78

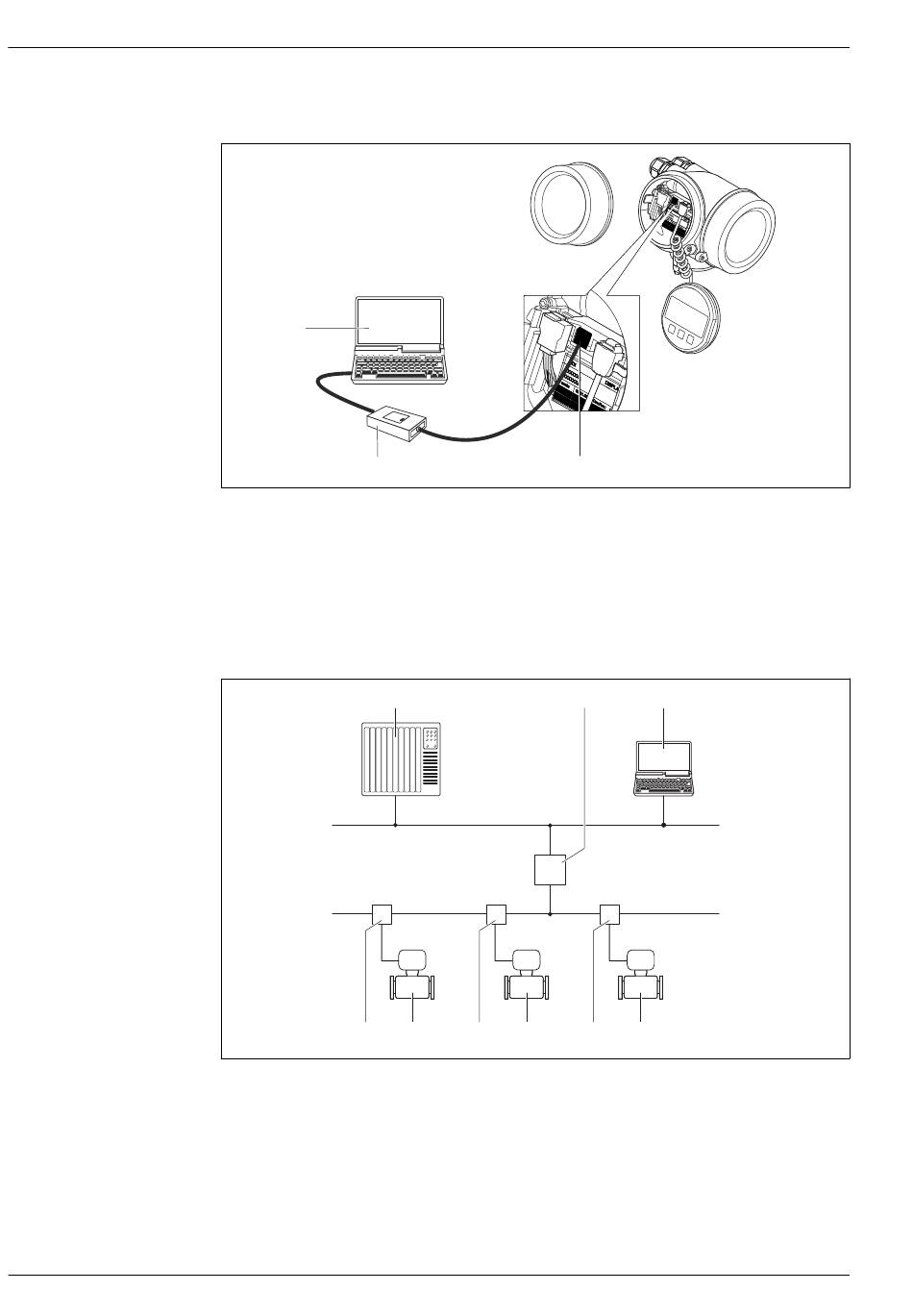

Via Service-Schnittstelle (CDI)
3
2
1 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts
2 Commubox FXA291
3 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291"
Via PROFIBUS PA Netzwerk
Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden:
Bestellmerkmal "Ausgang", Option G: PROFIBUS PA
7
1 Automatisierungssystem
2 Segmentkoppler PROFIBUS DP/PA
3 Computer mit PROFIBUS-Netzwerkkarte
4 PROFIBUS DP Netzwerk
5 PROFIBUS PA Netzwerk
6 Messgerät
7 T-Verteiler
1
6 7 6
Proline Prowirl F 200
1
2 3
4
5
7 6
