Proline Prowirl F 200
Endress+Hauser
Impuls-/Frequenzausgang
1
_
+
12345
7

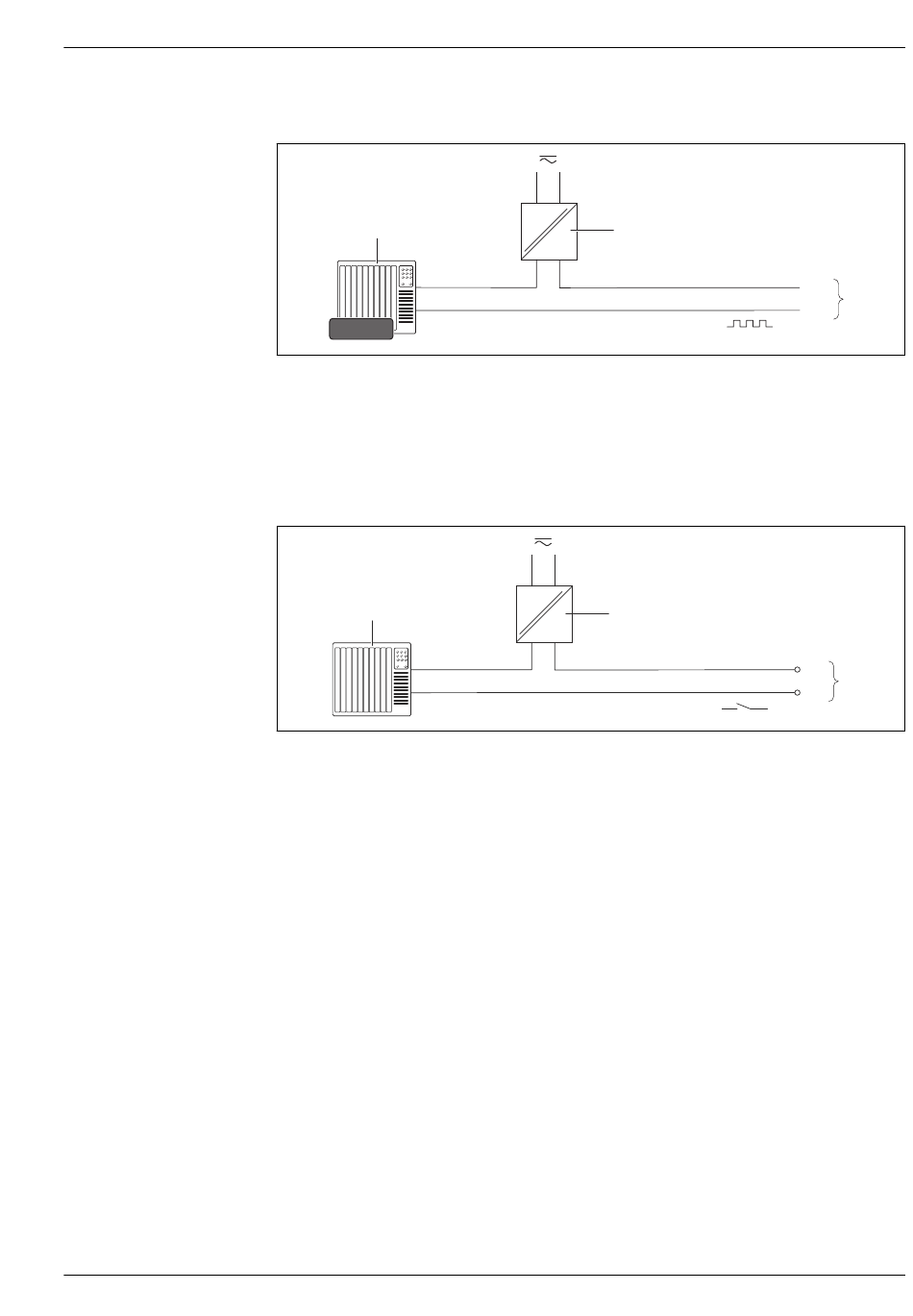

Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1
Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten (→ 14)
Schaltausgang
1
_
+
8
Anschlussbeispiel für Schaltausgang (passiv)
1
Automatisierungssystem mit Schalteingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten (→ 14)
2
–
+
2
_
+
+
3
–
A0016801
+
3
_
A0016802
29
