Elektrischer Anschluss
40

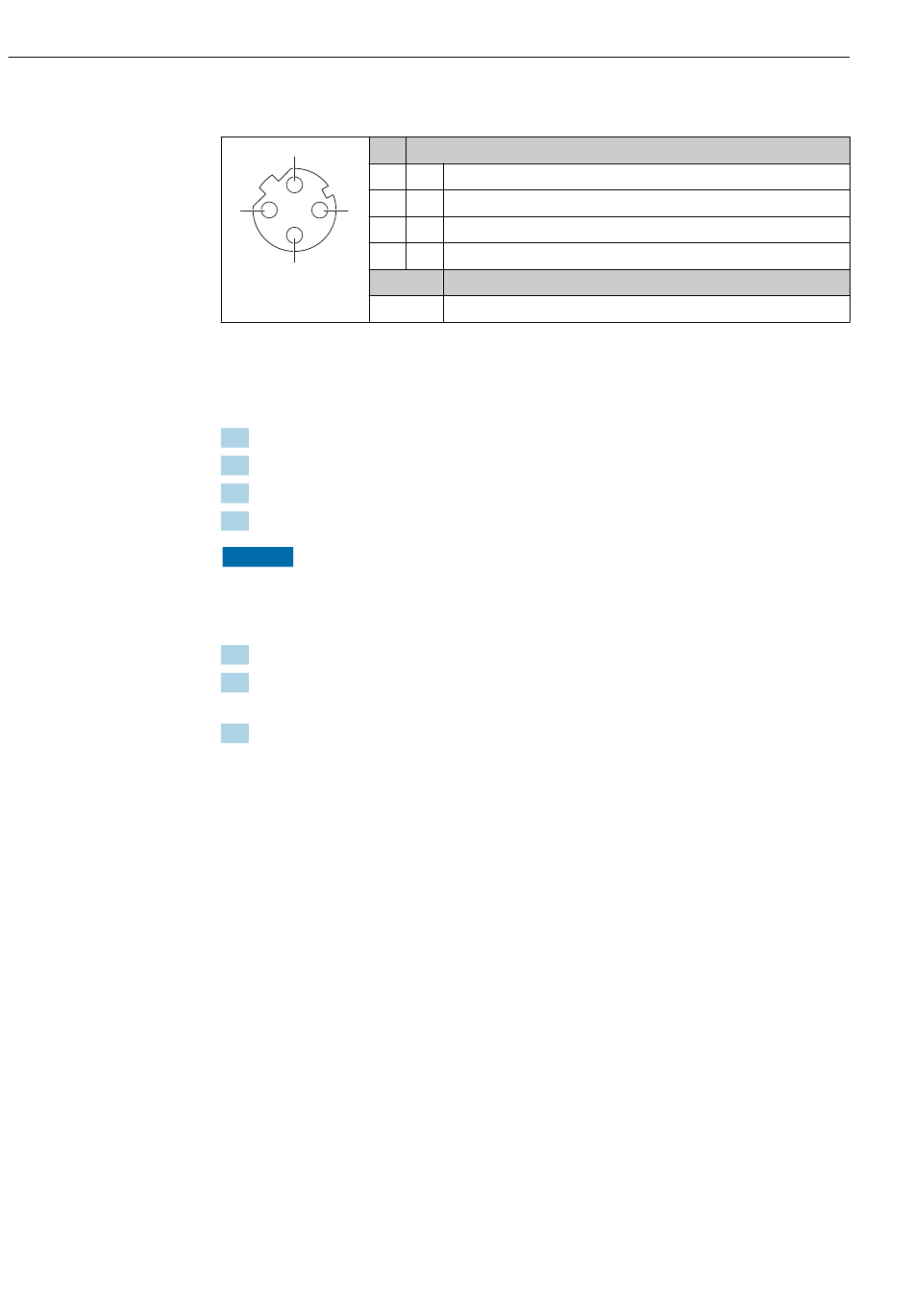

7.1.5 Pinbelegung Gerätestecker
Pin
2
1
2
1 3
3
4
4
Codierung
A0016812
7.1.6 Messgerät vorbereiten
Die Arbeitsschritte in folgender Reihenfolge ausführen:
1. Messaufnehmer und Messumformer montieren.
2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
3. Messumformer: Verbindungskabel anschließen.
4. Messumformer: Signalkabel und Kabel für Versorgungsspannung anschließen.
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  35.
+
+
-
-
D
Proline Promass E 500 PROFINET
Belegung
TD +
RD +
TD –
RD –
Stecker/Buchse
Buchse
