6 Inbetriebnahme
!
Auswahlhilfe für Inline-Prozesse
Prozess
Strecke
voraus-
schauend
· 2-Kreis
· Flow
2-seitige
Regelung
nicht voraus-
schauend
54
4.
Analog (via Stromausgang 2, 20mA)
Der Stromausgang dient der analogen Stellgrößenausgabe für ein- oder zweiseitige
Prozesse und ist nicht mit den oben beschriebenen Verfahren kombinierbar.
• Bei einseitigen Prozessen wird der Stellgrößenbereich 0% ... 100%
(oder –100% ... 0%) auf den ausgewählten Strombereich (0 ... 20 mA oder 4 ... 20 mA)
abgebildet. Der ausgegebene Strom ist dem Betrag der Stellgröße proportional.
• Bei einem zweiseitigen Prozess wird der gesamte Stellgrößenbereich von
–100% ... +100% auf den angegebenen Strombereich abgebildet. Eine Stellgröße
von 0% führt damit zu einem Strom von 10 mA (bei 0 ... 20 mA) oder 12 mA (bei
4 .. 20 mA) (siehe Abb. 20).
Hinweis!
Bei einem zweiseitigen Prozess ist darauf zu achten, dass die Aktorik dieses Verfahren
(auch bekannt unter dem Namen "Split Range") beherrscht.
Hub
A
[%]
100
50
0
4
8
12
16

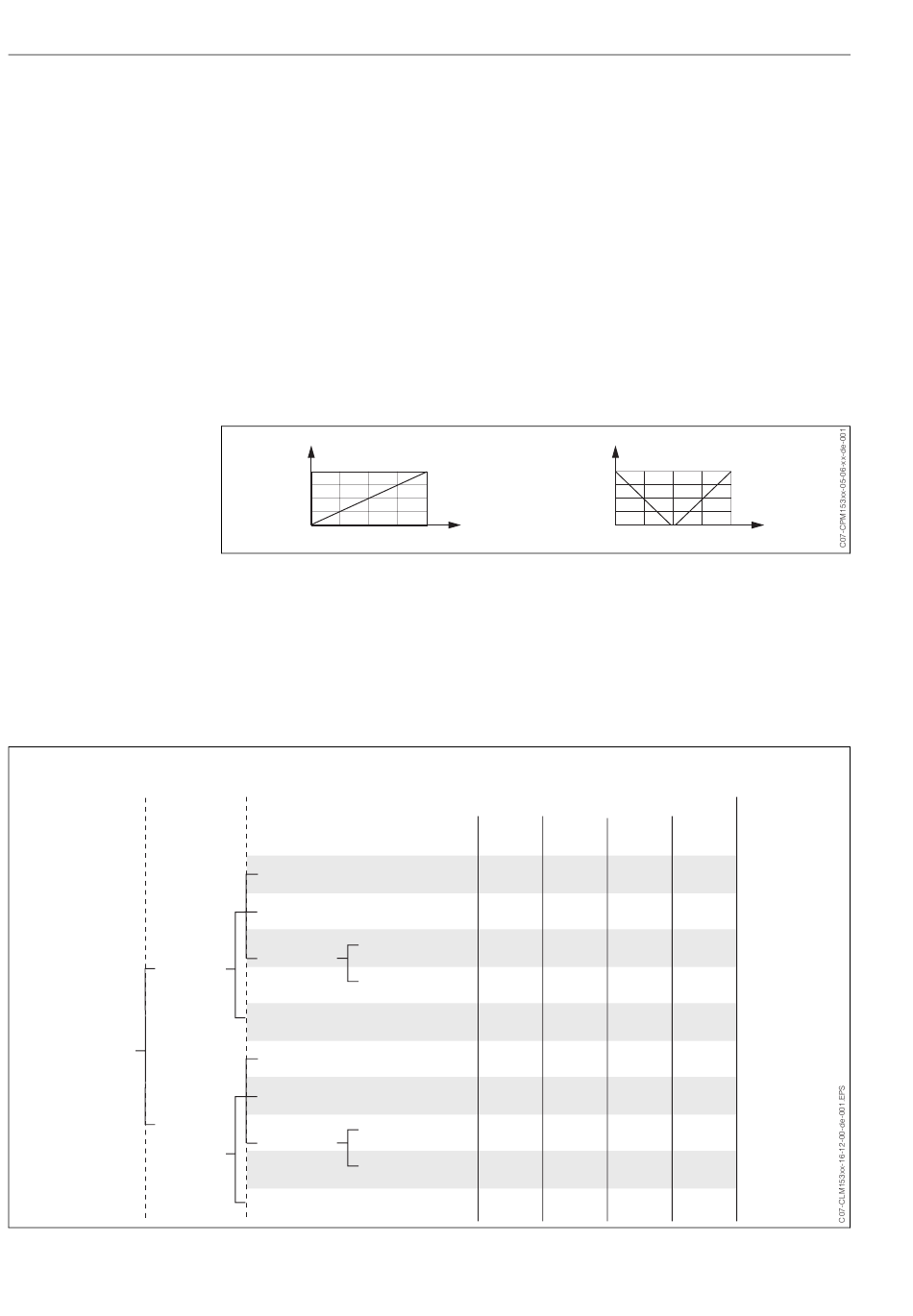

Abb. 20: A: Hubdiagramm für ein Stellventil
B: Hubdiagramm für zwei gegenläufige Stellventile ("Split range")
Nachfolgenden Auswahlhilfen können Sie die erforderliche Hardware-Ausstattung für
Ihre Regelstrecke entnehmen.
Diese Auswahl ist nicht vollständig. Wenn Sie weitere Funktion wie NAMUR oder
ChemoClean nutzen möchten, beachten Sie bitte, dass Sie hierfür weitere Relais benö-
tigen (NAMUR: Alarmrelais + 2 Relais; ChemoClean: 2 Relais).
Dosieraktoren
2 PWM
2 PFM
mit
1 Drei-PS
Rückmeldung
1 PWM/PFM
ohne
Rückmeldung
Stromausg.
split range
2 PWM
2 PFM
mit
Rückmeldung
1 Drei-PS
1 PWM/PFM
ohne
Rückmeldung
Stromausg.
Hub
[%]
100
mA
20
Erforderliche
Hardware-Ausstattung für Regelung
Kreise
Relais
2
2
2
2
2
3
2
3
–
2
1
2
1
2
1
3
1
3
–
1
Mycom S CLM 153
B
50
0
mA
4
8
12
16
20
Strom-
Strom-
eingänge
ausgänge
–
1
–
1
–
2
–
1
1
1
–
–
–
–
–
1
–
–
–
1
