Angaben Für Die Sicherheitsfunktion; Geräteversion; Mitgeltende Gerätedokumentationen Rma422 - Endress+Hauser Rma422 Handbuch Zur Funktionalen Sicherheit

Angaben für die Sicherheits-
funktion
"
!
Geräteversion
Mitgeltende Gerätedokumen-
tationen RMA422
"
6

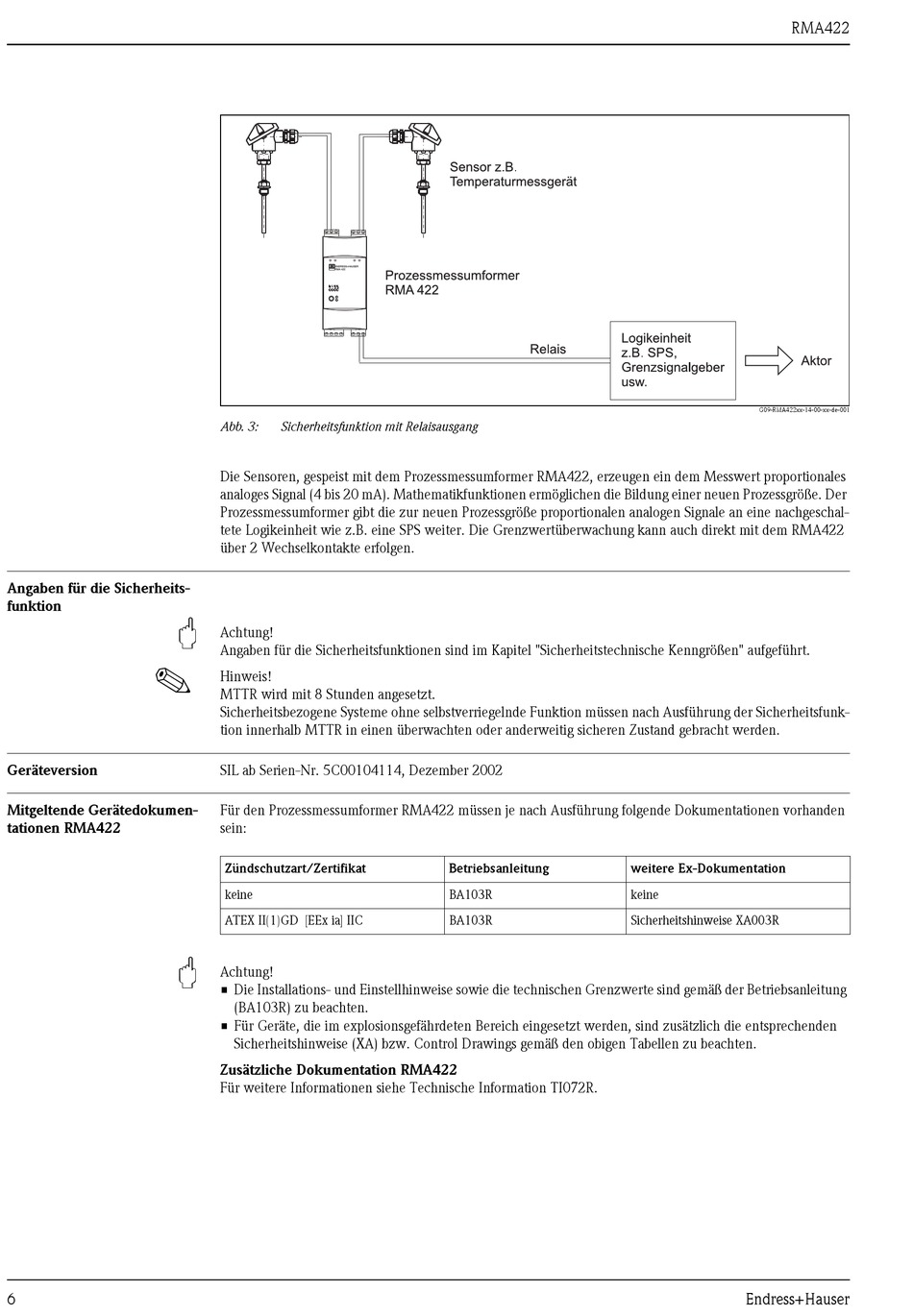

Abb. 3: Sicherheitsfunktion mit Relaisausgang
Die Sensoren, gespeist mit dem Prozessmessumformer RMA422, erzeugen ein dem Messwert proportionales
analoges Signal (4 bis 20 mA). Mathematikfunktionen ermöglichen die Bildung einer neuen Prozessgröße. Der
Prozessmessumformer gibt die zur neuen Prozessgröße proportionalen analogen Signale an eine nachgeschal-
tete Logikeinheit wie z.B. eine SPS weiter. Die Grenzwertüberwachung kann auch direkt mit dem RMA422
über 2 Wechselkontakte erfolgen.
Achtung!
Angaben für die Sicherheitsfunktionen sind im Kapitel "Sicherheitstechnische Kenngrößen" aufgeführt.
Hinweis!
MTTR wird mit 8 Stunden angesetzt.
Sicherheitsbezogene Systeme ohne selbstverriegelnde Funktion müssen nach Ausführung der Sicherheitsfunk-
tion innerhalb MTTR in einen überwachten oder anderweitig sicheren Zustand gebracht werden.
SIL ab Serien-Nr. 5C00104114, Dezember 2002
Für den Prozessmessumformer RMA422 müssen je nach Ausführung folgende Dokumentationen vorhanden
sein:
Zündschutzart/Zertifikat
keine
ATEX II(1)GD [EEx ia] IIC
Achtung!
• Die Installations- und Einstellhinweise sowie die technischen Grenzwerte sind gemäß der Betriebsanleitung
(BA103R) zu beachten.
• Für Geräte, die im explosionsgefährdeten Bereich eingesetzt werden, sind zusätzlich die entsprechenden
Sicherheitshinweise (XA) bzw. Control Drawings gemäß den obigen Tabellen zu beachten.
Zusätzliche Dokumentation RMA422
Für weitere Informationen siehe Technische Information TI072R.
Betriebsanleitung
BA103R
BA103R
RMA422
G09-RMA422xx-14-00-xx-de-001
weitere Ex-Dokumentation
keine
Sicherheitshinweise XA003R
Endress+Hauser
