4 Elektrischer Anschluss

12
4 Elektrischer Anschluss
4.1

Anschluss auf einen Blick

4.1.1 Anschlussplan
E1: ext. Hold
(oder MBU)
E2: ChemoClean
"Clean" (oder MBU)
E3: ChemoClean
"User"*
Hilfsspannungs-
ausgang
Alarm-Relais
(NAMUR NA64: Ausfall)
Relais 1
(NAMUR NA64: Wartungsb.)
Relais 2
(NAMUR NA64: Funkt.ktr.)
1
Bei Bestellvariante 1
Relais 3
Relais 4
Relais 5
1
Bei Bestellvariante 2, 3
Relais 3
Relais 4
Stromeingang
oder
Widerstands-
2
eingang
1
Bei Bestellvariante 4, 5
Relais 3
Stromeingang 2
Stromeingang 1
oder
Widerstands-
2
eingang
1
: In den Bestellinformationen finden Sie unter »Kontakte, Stromeingang« die Varianten 1 bis 5.
2
: Widerstandseingang nur bei Nicht-Ex und ohne galvanische Trennung.

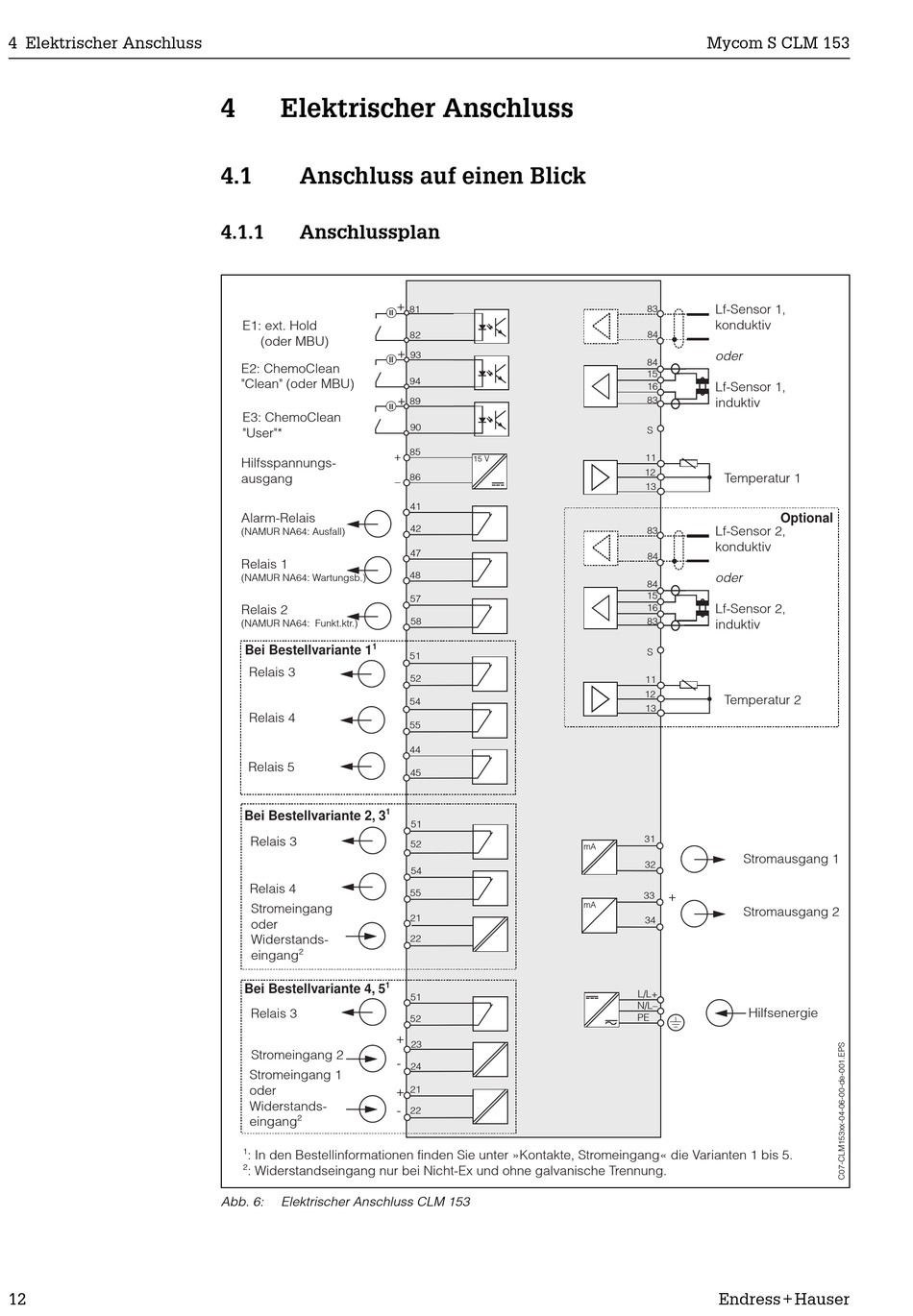

Abb. 6: Elektrischer Anschluss CLM 153
+
81
82
+
93
94
+
89
90
85
+
15 V
86
–
41
42
47
48
57
58
51
52
54
55
44
45
51
52
54
55
21
22
51
52
+
23
-
24
21
+
-
22
Mycom S CLM 153
83 Lf-Sensor 1,
konduktiv
84
oder
84
15
16 Lf-Sensor 1,
83
induktiv
S
J
11
J
12
Temperatur 1
13
83 Lf-Sensor 2,
konduktiv
84
oder
84
15
16 Lf-Sensor 2,
83
induktiv
S
J
11
J
12
Temperatur 2
13
31 +
mA
Stromausgang 1
32 -
+
33
mA
Stromausgang 2
34 -
L/L+
N/L–
Hilfsenergie
PE
)
Endress+Hauser
Optional
