6

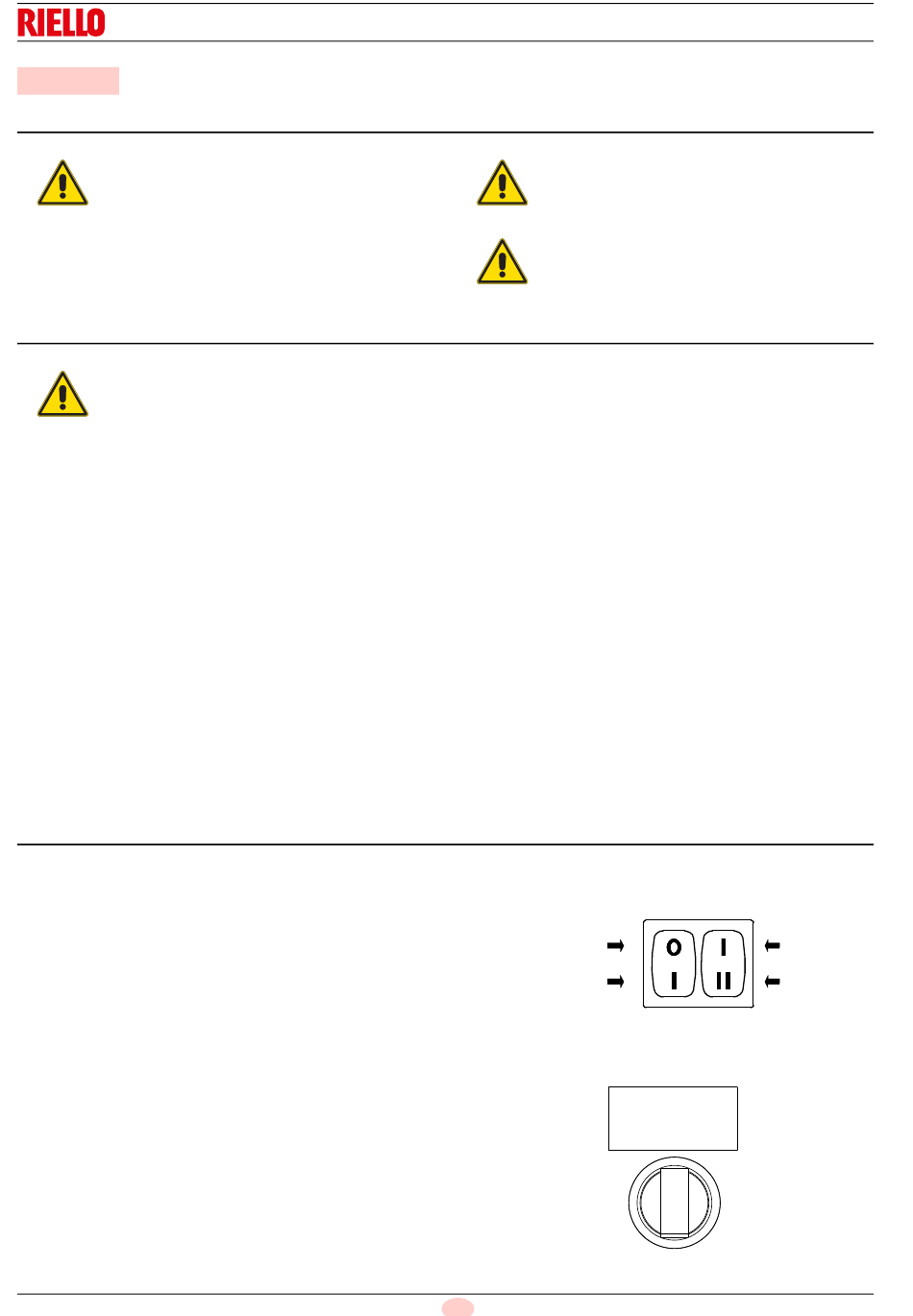

Inbetriebnahme, Einstellung und Betrieb des Brenners

6.1 Sicherheitshinweise für die erstmalige Inbetriebnahme
Die erstmalige Inbetriebnahme des Brenners
muss durch zugelassenes Fachpersonal gemäß
den Angaben in diesem Handbuch sowie in
Übereinstimmung mit den geltenden Normen und
ACHTUNG
gesetzlichen Vorschriften vorgenommen werden.
6.2 Einstellungen vor der Zündung (Heizöl)
Es wird empfohlen, den Brenner zuerst für den
Heizölbetrieb
Gasbetrieb zu regeln.
ACHTUNG
Die Brennstoffumschaltung mit abgeschaltetem
Brenner durchführen.
Für eine optimale Einstellung des Brenners ist es notwendig, die
Verbrennungsabgase am Kesselausgang zu analysieren und an
den folgenden Punkten einzugreifen.
6.2.1 Düsen 1. und 2. Stufe
Siehe die Informationen auf Seite 20.
6.2.2

Flammkopf

Die bereits auf Seite 21 durchgeführte Einstellung des
Flammkopfes muss nicht korrigiert werden, wenn keine
Durchsatzänderung des Brenners in der 2. Stufe erfolgt.
6.3 Brennerzündung (Heizöl)
Schließen Sie die Kontrollvorrichtungen und zünden Sie so den
Brenner, drehen Sie dazu den Schalter 1)(Abb. 33) in die
Position „EIN" und den Wählschalter des Brennstoffs auf die
Position „OIL" (Abb. 34).
Die Pumpe ist eingeschaltet, wenn aus der Schraube 3)(Abb. 23
auf Seite 24) Heizöl heraustritt. Stoppen des Brenners: Schalter
1)(Abb. 33) auf „AUS" stellen und die Schraube 3) einschrauben.
Die für diesen Vorgang benötigte Zeit hängt vom Durchmesser
und der Länge der Ansaugleitung ab. Falls sich die Pumpe nicht
beim ersten Anlauf einschaltet
Störabschaltung geht, entriegelt und den Anlauf wiederholen.
Den Flammenfühler nicht beleuchten, um die Störabschaltung
des Brenners zu vermeiden.
Beim ersten Zünden kommt es beim Übergang von der 1. in die
2. Stufe zu einem vorübergehenden Abfall des Brennstoffdrucks
in Folge des Füllens der Leitungen der 2. Düse. Dieser Abfall
kann das Ausschalten des Brenners verursachen, das manchmal
von Pulsationen begleitet wird.
20148652
Inbetriebnahme, Einstellung und Betrieb des Brenners
und anschließend
und der Brenner
ACHTUNG
ACHTUNG
6.2.3

Pumpendruck

12 bar: ist der werkseitig eingestellte Druck, der allgemein
für den
ausreicht. Es kann allerdings erforderlich werden, diesen wie auf
folgende Werte zu ändern:
10 bar, um den Durchsatz des Brennstoffs zu mindern. Dies ist
nur möglich, wenn die Raumtemperatur über 0 °C bleibt;
14 bar, um den Durchsatz des Brennstoffs zu erhöhen oder um
auch bei Temperaturen unter 0 °C ein sicheres Zünden zu
gewährleisten.
Zum Ändern des Pumpendrucks die Schraube 5) (Abb. 23 auf
Seite 24) betätigen.
(Siehe die Informationen auf Seite 24).
6.2.4 Gebläseklappe - 1. Stufe
Den Brenner in der 1. Stufe in Betrieb halten, indem der Schalter
2)(Abb. 33) in die Position der 1. Stufe gestellt wird. Die
Einstellung der Gebläseklappe erfolgt über den orangefarbenen
Hebel des Stellantriebs („Einstellung des Stellantriebs" auf Seite
33).
6.2.5 Gebläseklappe - 2. Stufe
Stellen Sie den Schalter 2)(Abb. 33) auf die 2. Stufe. Die
Einstellung der Gebläseklappe erfolgt über den roten Hebel des
Stellantriebs („Einstellung des Stellantriebs" auf Seite 33).
AUS
EIN
in
30 D
Prüfen Sie die richtige Funktionsweise der
Einstell-, Steuer- und Sicherheitsvorrichtungen.
Vor dem Einschalten des Brenners ist Bezug
auf den Absatz „Sicherheitstest
geschlossener Gasversorgung" auf Seite 37
zu nehmen.
BRENNER
1 2
20141121
OFF
GAS
OIL
- bei
STUFE
1.
2.
D469
Abb. 33
Abb. 34
