5.12

Gasversorgung

Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen:
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, dass
das Absperrventil für den Brennstoff geschlossen
ist.
Die Installation der Brennstoffzuleitung muss von
befugtem Fachpersonal in Übereinstimmung mit
den geltenden
Vorschriften vorgenommen werden.
ACHTUNG

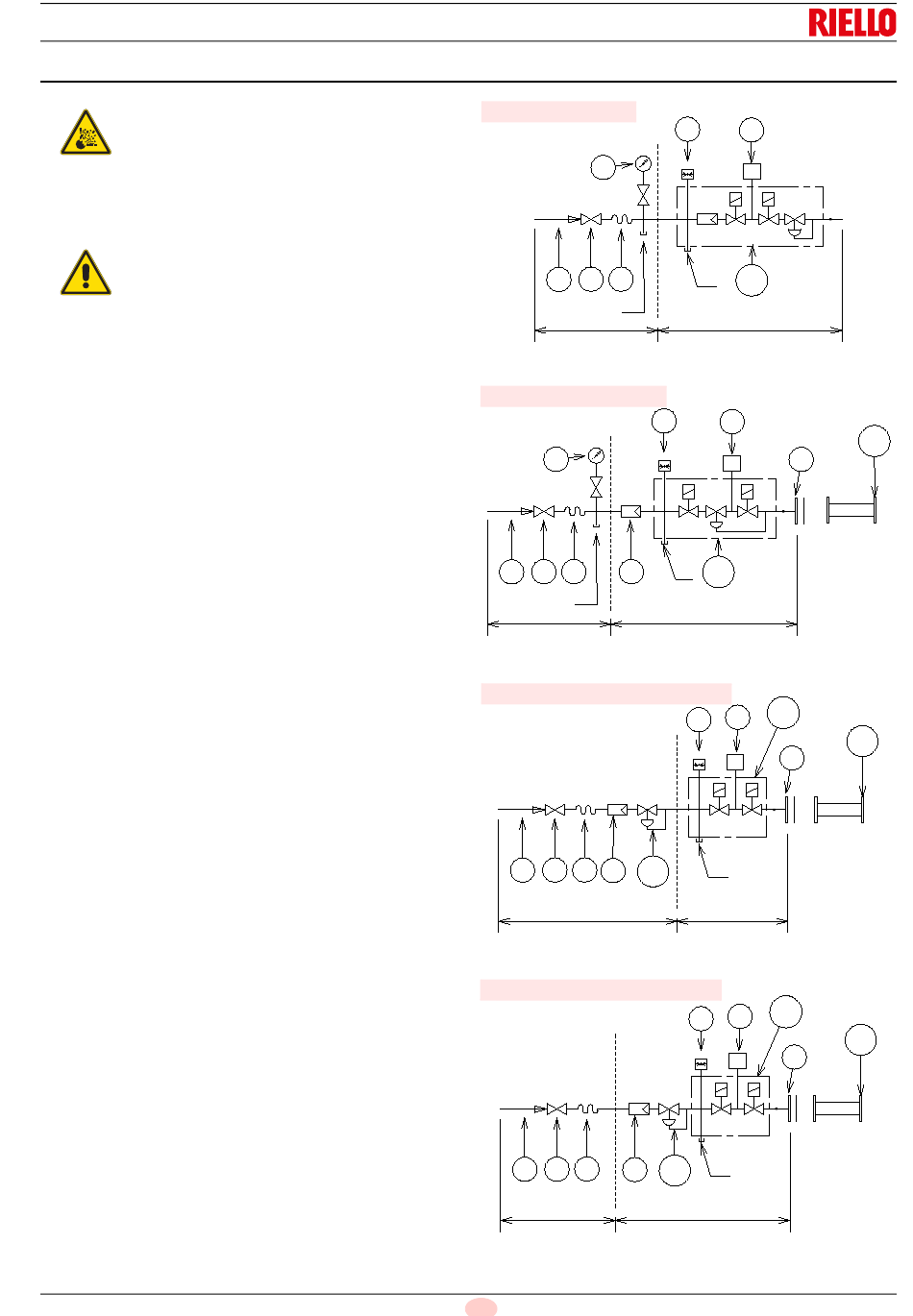

5.12.1 Gaszuleitung

Legende (Abb. 24 - Abb. 25 - Abb. 26 - Abb. 27)
1 Gaszuleitung
2 Manuelles Ventil
3 Schwingungsgedämpfte Kupplung
4 Manometer mit Druckknopfhahn
5 Filter
6A Beinhaltet:
– Filter
– Betriebsventil
– Sicherheitsventil
– Druckregler
6B Beinhaltet:
– Betriebsventil
– Sicherheitsventil
– Druckregler
6C Beinhaltet:
– Sicherheitsventil
– Betriebsventil
6D Beinhaltet:
– Sicherheitsventil
– Betriebsventil
7 Druckschalter Gas-Mindestdruck
8 Dichtheitskontrolle, als Zubehör geliefert oder eingebaut, je
nach Code der Gasstrecke. Laut Norm EN 676 ist die
Dichtheitskontrolle für Brenner mit einer maximalen Leistung
über 1200 kW Pflicht.
9 Dichtung, nur bei Ausführungen „mit Flansch"
10 Druckregler
11 Adapter Gasstrecke-Brenner, separat geliefert
P2 Druck vor Ventilen/Regler
P3 Druck vor dem Filter
L Gasstrecke, separat geliefert
L1 Vom Installateur auszuführen
Installation
Stöße, Reibungen,
Normen und gesetzlichen
MBC „mit Gewinde"
4
1 2
L1
D11854
MBC „mit Flansch"-VGD
4
1 2 3
P 3
L1
DMV „mit Flansch oder Gewinde"
1 2 3
L1
CB „mit Flansch oder Gewinde"
1 2 3
L1
25 D
7 8
P 2
3
6A
P 3
L
7
8
P 2 6B
5
L
6C
8
7
P 2
5
10
L
6D
8
7
P 2
5
10
L
Abb. 24
11
9
D11855
Abb. 25
11
9
D11856
Abb. 26
11
9
D11857
Abb. 27
