4. Die Ladestation mit 2 Schrauben, 6 x 90 mm, T25 über die
Befestigungslöcher im unteren Anschlussbereich montieren.
Das max. Drehmoment von 6 Nm (Newtonmeter) darf nicht
überschritten werden.
8.3.1

Anschluss Ladekabel

1. Der Spiralknickschutz mit der gewindelosen Öffnung voran
über das mitgelieferte Ladekabel schieben.
2. Das Ladekabel durch die bereits vormontierte Dichtklemme
führen.
HINWEIS
Achten Sie auf den korrekten Sitz des vormontierten
Dichtgummis in der Dichtklemme.
3. Schieben Sie das Ladekabel mindestens 10 mm über die
Oberkante des Klemmbereichs der Zugentlastungsklemme
hinaus.
4. Die Knickschutzspirale einige Gewindegänge auf Dichtklem-
me drehen.
HINWEIS
Noch nicht festdrehen.

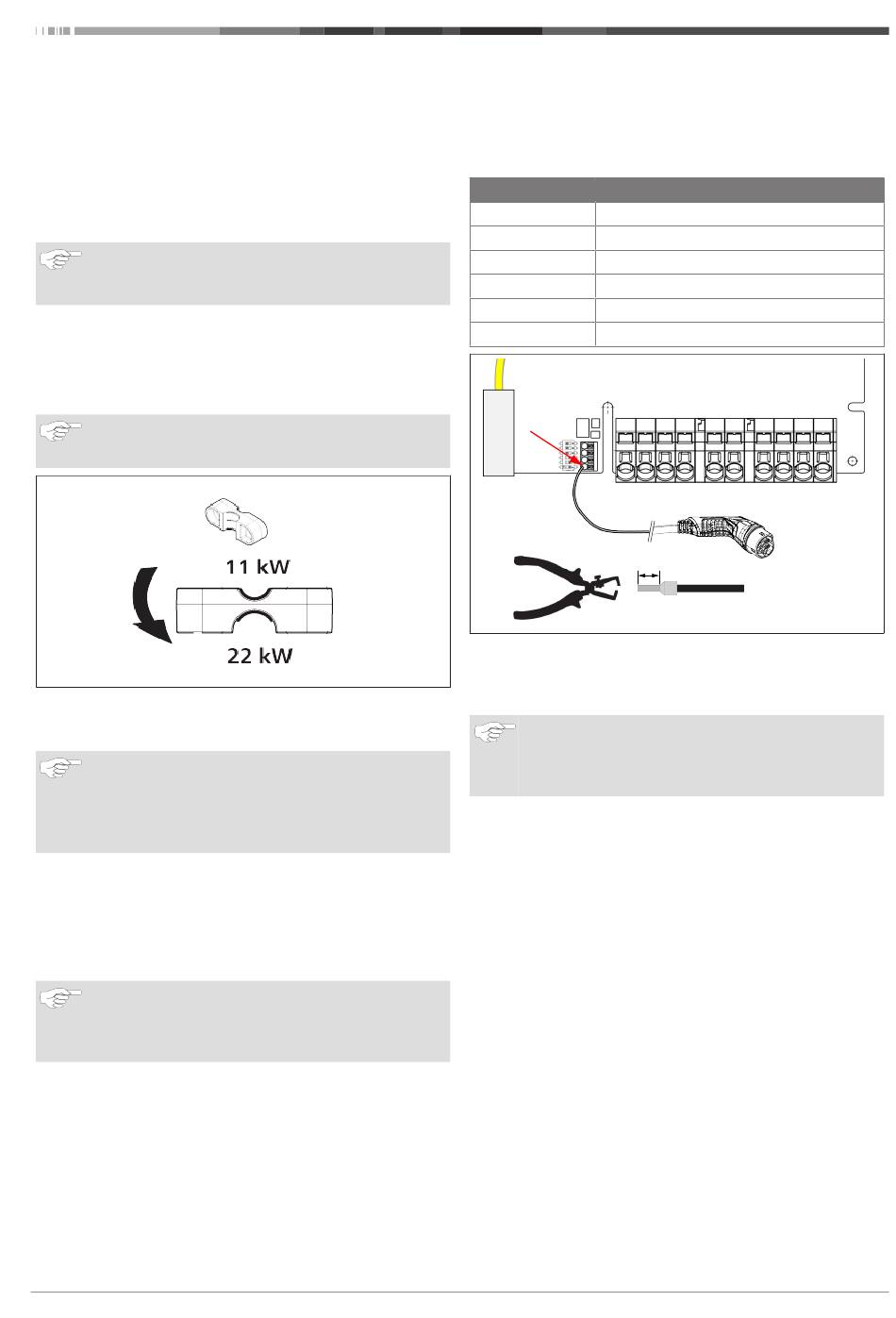

Abb. 6
5. Die mitgelieferte Zugentlastungsklemme in korrekter Positi-
on auf das Ladekabel schrauben.
HINWEIS
Die Zugentlastungsklemme besitzt zwei Positionsmög-
lichkeiten für Ladekabelvarianten 11 kW und 22 kW.
Vergewissern Sie sich, dass die Beschriftung „11 kW in-
stalled" bei einer 11 kW Ladeleitung sichtbar ist.
6. Die Zugentlastungsklemme in der korrekten Montagepositi-
on mit den mitgelieferten selbst Gewindeschneidende
Torx Schrauben (6,5 x 25 mm) montieren und 5,5 Nm an-
ziehen. (Achtung: Schrauben nicht überdrehen).
7. Die Zugentlastungsklemme muss im fest angeschraubten
Zustand plan aufliegen.
HINWEIS
Führen Sie eine Zugkontrolle am Ladekabel durch, um
sicherzustellen, dass sich die Ladeleitung nicht mehr be-
wegt.
8. Schrauben Sie jetzt die Knickschutzspirale mit 4 Nm auf die
Dichtklemme.
9. Schließen Sie unter Zuhilfenahme des Schlitzschraubendre-
hers (3,5 mm) die einzelnen Leitungsenden entsprechend
der Vorgabe im Bild (Abb. 8) auf dem rechten Klemmblock
mit der Beschriftung „OUT" an.
10. Stoßen Sie dazu den Schraubendreher in die dafür vorgese-
hene obere Öffnung der Federentlastung des Klemmblock
und öffnen Sie damit die Klemmfeder.
5111232B OI-II Webasto Next DE-EN
11. Stecken Sie nun die einzelne Leitung in die dafür vorgese-
hene Anschlussöffnung des Klemmblocks (untere Öffnung).
12. Ziehen Sie anschließend den Schraubendreher wieder her-
aus und vergewissern Sie sich durch eine Zugkontrolle, dass
die einzelnen Leitungen korrekt und vollständig einge-
klemmt sind.
Ladekabel
Blau
Braun
Schwarz
Grau
Gelb-Grün
Schwarz-Weiß
Abb. 7
WEM000091
1. Schließen Sie die schwarz/weiße Steuerleitung (CP) in Ver-
bindung mit einer Aderendhülse auf die Klemme an (unters-
ter Kontakt 1).
HINWEIS
Drücken Sie den weißen Federkontakt rechts des An-
schlusses nach unten, während Sie die Steuerleitung
vollständig einführen.
2. Vergewissern Sie sich durch Zugkontrolle, dass die Leitung
korrekt und vollständig eingeklemmt ist.
Installation u. elektrischer Anschluss | 8
Beschreibung
N
L1
L2
L3
PE
Steuerleitung (CP)
4
3
2
1
CP
8 mm
11 / 45
