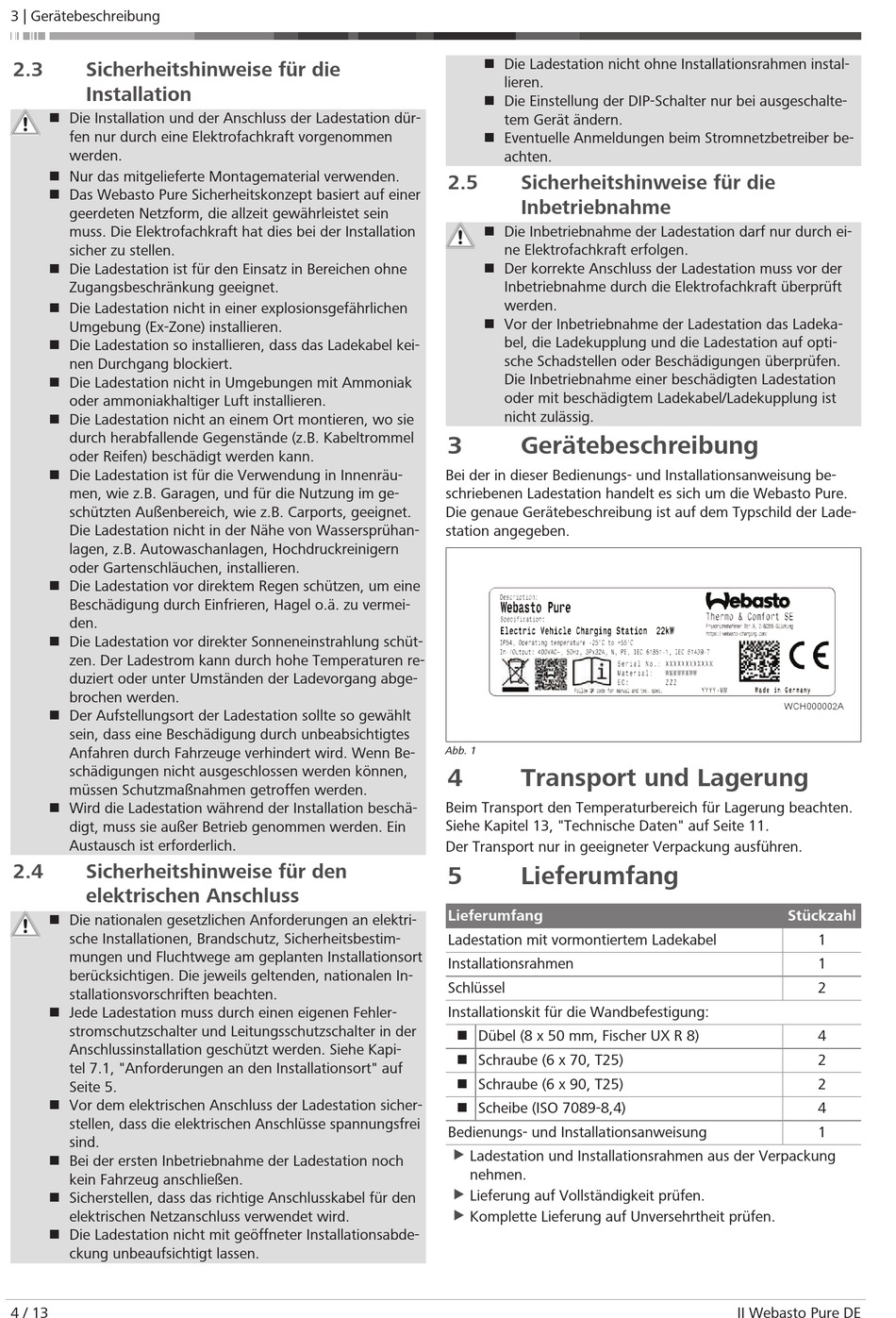

3 | Gerätebeschreibung
2.3 Sicherheitshinweise für die
Installation
n Die Installation und der Anschluss der Ladestation dür-
fen nur durch eine Elektrofachkraft vorgenommen
werden.
n Nur das mitgelieferte Montagematerial verwenden.
n Das Webasto Pure Sicherheitskonzept basiert auf einer
geerdeten Netzform, die allzeit gewährleistet sein
muss. Die Elektrofachkraft hat dies bei der Installation
sicher zu stellen.
n Die Ladestation ist für den Einsatz in Bereichen ohne
Zugangsbeschränkung geeignet.
n Die Ladestation nicht in einer explosionsgefährlichen
Umgebung (Ex-Zone) installieren.
n Die Ladestation so installieren, dass das Ladekabel kei-
nen Durchgang blockiert.
n Die Ladestation nicht in Umgebungen mit Ammoniak
oder ammoniakhaltiger Luft installieren.
n Die Ladestation nicht an einem Ort montieren, wo sie
durch herabfallende Gegenstände (z.B. Kabeltrommel
oder Reifen) beschädigt werden kann.
n Die Ladestation ist für die Verwendung in Innenräu-
men, wie z.B. Garagen, und für die Nutzung im ge-
schützten Außenbereich, wie z.B. Carports, geeignet.
Die Ladestation nicht in der Nähe von Wassersprühan-
lagen, z.B. Autowaschanlagen, Hochdruckreinigern
oder Gartenschläuchen, installieren.
n Die Ladestation vor direktem Regen schützen, um eine
Beschädigung durch Einfrieren, Hagel o.ä. zu vermei-
den.
n Die Ladestation vor direkter Sonneneinstrahlung schüt-
zen. Der Ladestrom kann durch hohe Temperaturen re-
duziert oder unter Umständen der Ladevorgang abge-
brochen werden.
n Der Aufstellungsort der Ladestation sollte so gewählt
sein, dass eine Beschädigung durch unbeabsichtigtes
Anfahren durch Fahrzeuge verhindert wird. Wenn Be-
schädigungen nicht ausgeschlossen werden können,
müssen Schutzmaßnahmen getroffen werden.
n Wird die Ladestation während der Installation beschä-
digt, muss sie außer Betrieb genommen werden. Ein
Austausch ist erforderlich.
2.4 Sicherheitshinweise für den
elektrischen Anschluss
n Die nationalen gesetzlichen Anforderungen an elektri-
sche Installationen, Brandschutz, Sicherheitsbestim-
mungen und Fluchtwege am geplanten Installationsort
berücksichtigen. Die jeweils geltenden, nationalen In-
stallationsvorschriften beachten.
n Jede Ladestation muss durch einen eigenen Fehler-
stromschutzschalter und Leitungsschutzschalter in der
Anschlussinstallation geschützt werden. Siehe Kapi-
tel 7.1, "Anforderungen an den Installationsort" auf
Seite 5.
n Vor dem elektrischen Anschluss der Ladestation sicher-
stellen, dass die elektrischen Anschlüsse spannungsfrei
sind.
n Bei der ersten Inbetriebnahme der Ladestation noch
kein Fahrzeug anschließen.
n Sicherstellen, dass das richtige Anschlusskabel für den
elektrischen Netzanschluss verwendet wird.
n Die Ladestation nicht mit geöffneter Installationsabde-
ckung unbeaufsichtigt lassen.
4 / 13
n Die Ladestation nicht ohne Installationsrahmen instal-
lieren.
n Die Einstellung der DIP-Schalter nur bei ausgeschalte-
tem Gerät ändern.
n Eventuelle Anmeldungen beim Stromnetzbetreiber be-
achten.
2.5 Sicherheitshinweise für die
Inbetriebnahme
n Die Inbetriebnahme der Ladestation darf nur durch ei-
ne Elektrofachkraft erfolgen.
n Der korrekte Anschluss der Ladestation muss vor der
Inbetriebnahme durch die Elektrofachkraft überprüft
werden.
n Vor der Inbetriebnahme der Ladestation das Ladeka-
bel, die Ladekupplung und die Ladestation auf opti-
sche Schadstellen oder Beschädigungen überprüfen.
Die Inbetriebnahme einer beschädigten Ladestation
oder mit beschädigtem Ladekabel/Ladekupplung ist
nicht zulässig.
3 Gerätebeschreibung
Bei der in dieser Bedienungs- und Installationsanweisung be-
schriebenen Ladestation handelt es sich um die Webasto Pure.
Die genaue Gerätebeschreibung ist auf dem Typschild der Lade-
station angegeben.
Abb. 1
4

Transport und Lagerung

Beim Transport den Temperaturbereich für Lagerung beachten.
Siehe Kapitel 13, "Technische Daten" auf Seite 11.
Der Transport nur in geeigneter Verpackung ausführen.
5

Lieferumfang

Lieferumfang
Ladestation mit vormontiertem Ladekabel
Installationsrahmen
Schlüssel
Installationskit für die Wandbefestigung:
n Dübel (8 x 50 mm, Fischer UX R 8)
n Schraube (6 x 70, T25)
n Schraube (6 x 90, T25)
n Scheibe (ISO 7089-8,4)
Bedienungs- und Installationsanweisung
u
Ladestation und Installationsrahmen aus der Verpackung
nehmen.
u
Lieferung auf Vollständigkeit prüfen.
u
Komplette Lieferung auf Unversehrtheit prüfen.
WCH000002A
Stückzahl
1
1
2
4
2
2
4
1
II Webasto Pure DE
