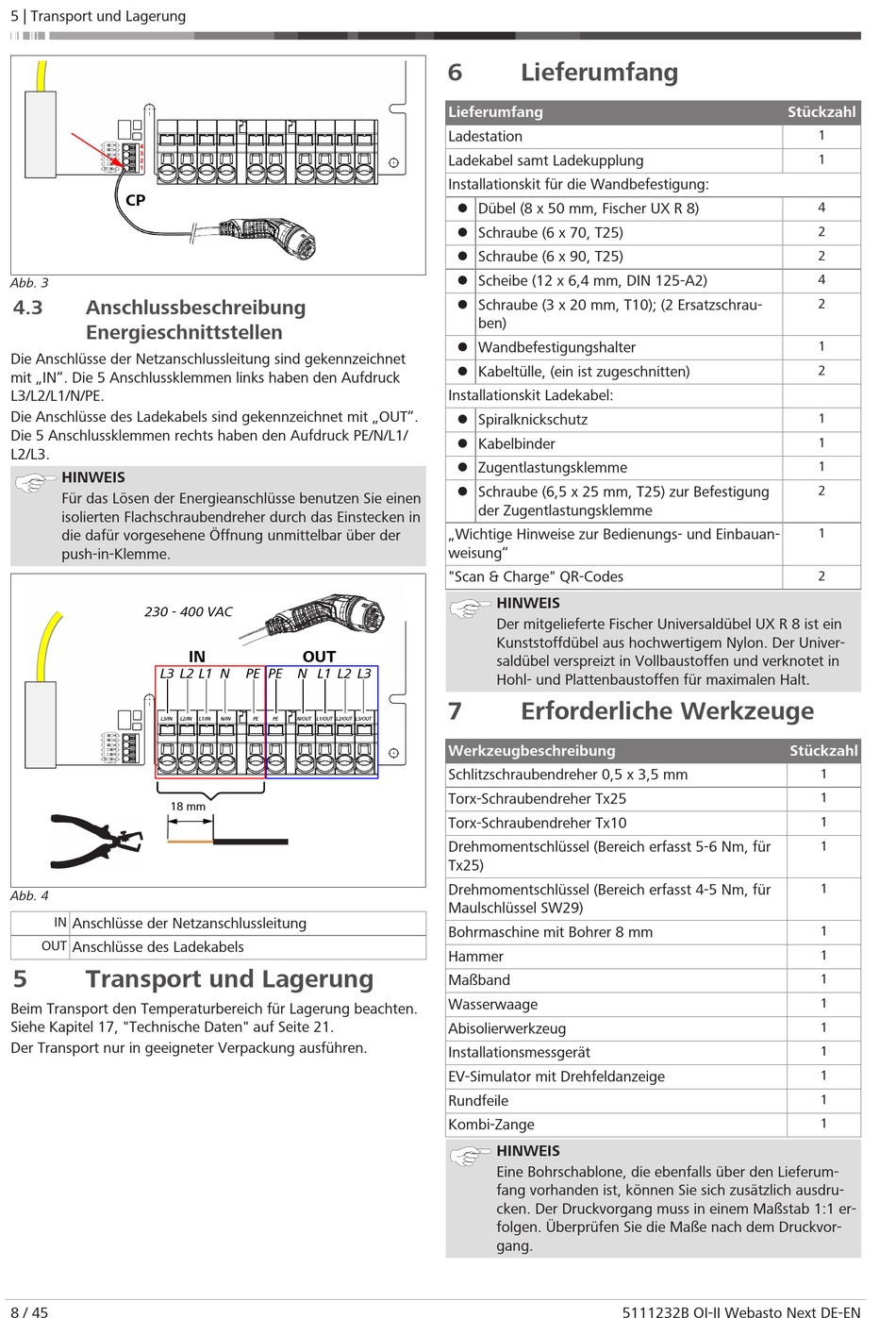

5 | Transport und Lagerung

4
3
2
1
CP
Abb. 3
4.3 Anschlussbeschreibung
Energieschnittstellen
Die Anschlüsse der Netzanschlussleitung sind gekennzeichnet
mit „IN". Die 5 Anschlussklemmen links haben den Aufdruck
L3/L2/L1/N/PE.
Die Anschlüsse des Ladekabels sind gekennzeichnet mit „OUT".
Die 5 Anschlussklemmen rechts haben den Aufdruck PE/N/L1/
L2/L3.
HINWEIS
Für das Lösen der Energieanschlüsse benutzen Sie einen
isolierten Flachschraubendreher durch das Einstecken in
die dafür vorgesehene Öffnung unmittelbar über der
push-in-Klemme.
230 - 400 VAC
L3 L2 L1 N
L3/IN L2/IN
18 mm
Abb. 4
IN Anschlüsse der Netzanschlussleitung
OUT Anschlüsse des Ladekabels
5 Transport und Lagerung
Beim Transport den Temperaturbereich für Lagerung beachten.
Siehe Kapitel 17, "Technische Daten" auf Seite 21.
Der Transport nur in geeigneter Verpackung ausführen.
8 / 45
IN OUT
PE PE N L1 L2 L3
L1/IN N/IN PE PE N/OUT L1/OUT L2/OUT L3/OUT
6

Lieferumfang

Lieferumfang
Ladestation
Ladekabel samt Ladekupplung
Installationskit für die Wandbefestigung:
l Dübel (8 x 50 mm, Fischer UX R 8)
l Schraube (6 x 70, T25)
l Schraube (6 x 90, T25)
l Scheibe (12 x 6,4 mm, DIN 125-A2)
l Schraube (3 x 20 mm, T10); (2 Ersatzschrau-
ben)
l Wandbefestigungshalter
l Kabeltülle, (ein ist zugeschnitten)
Installationskit Ladekabel:
l Spiralknickschutz
l Kabelbinder
l Zugentlastungsklemme
l Schraube (6,5 x 25 mm, T25) zur Befestigung
der Zugentlastungsklemme
„Wichtige Hinweise zur Bedienungs- und Einbauan-
weisung"
"Scan & Charge" QR-Codes
HINWEIS
Der mitgelieferte Fischer Universaldübel UX R 8 ist ein
Kunststoffdübel aus hochwertigem Nylon. Der Univer-
saldübel verspreizt in Vollbaustoffen und verknotet in
Hohl- und Plattenbaustoffen für maximalen Halt.
7

Erforderliche Werkzeuge

Werkzeugbeschreibung
Schlitzschraubendreher 0,5 x 3,5 mm
Torx-Schraubendreher Tx25
Torx-Schraubendreher Tx10
Drehmomentschlüssel (Bereich erfasst 5-6 Nm, für
Tx25)
Drehmomentschlüssel (Bereich erfasst 4-5 Nm, für
Maulschlüssel SW29)
Bohrmaschine mit Bohrer 8 mm
Hammer
Maßband
Wasserwaage
Abisolierwerkzeug
Installationsmessgerät
EV-Simulator mit Drehfeldanzeige
Rundfeile
Kombi-Zange
HINWEIS
Eine Bohrschablone, die ebenfalls über den Lieferum-
fang vorhanden ist, können Sie sich zusätzlich ausdru-
cken. Der Druckvorgang muss in einem Maßstab 1:1 er-
folgen. Überprüfen Sie die Maße nach dem Druckvor-
gang.
Stückzahl
Stückzahl
