11 | Bedienung

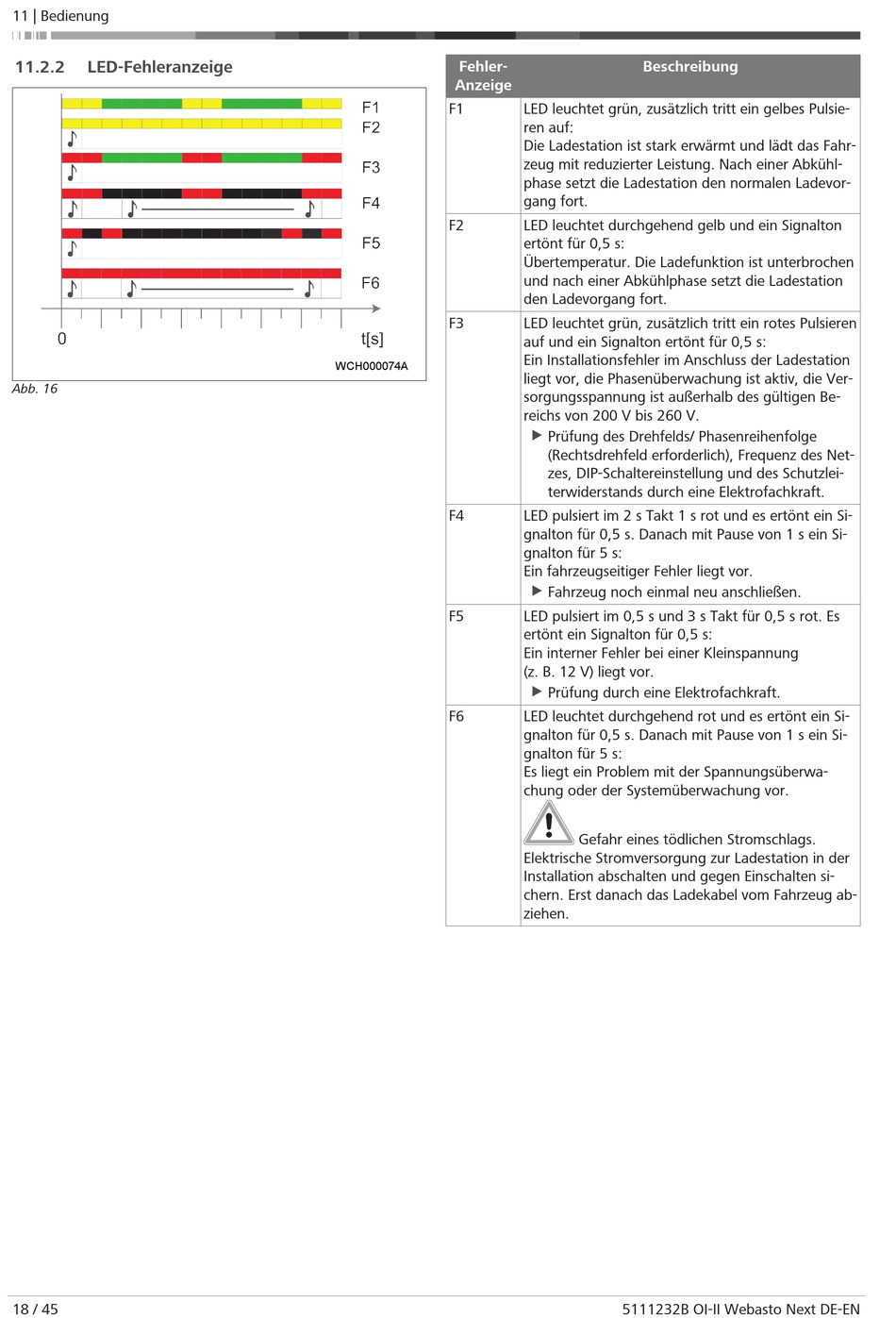

11.2.2 LED-Fehleranzeige
Abb. 16
18 / 45
Fehler-
Anzeige
F1
F2
F3
WCH000074A
F4
F5
F6
Beschreibung
LED leuchtet grün, zusätzlich tritt ein gelbes Pulsie-
ren auf:
Die Ladestation ist stark erwärmt und lädt das Fahr-
zeug mit reduzierter Leistung. Nach einer Abkühl-
phase setzt die Ladestation den normalen Ladevor-
gang fort.
LED leuchtet durchgehend gelb und ein Signalton
ertönt für 0,5 s:
Übertemperatur. Die Ladefunktion ist unterbrochen
und nach einer Abkühlphase setzt die Ladestation
den Ladevorgang fort.
LED leuchtet grün, zusätzlich tritt ein rotes Pulsieren
auf und ein Signalton ertönt für 0,5 s:
Ein Installationsfehler im Anschluss der Ladestation
liegt vor, die Phasenüberwachung ist aktiv, die Ver-
sorgungsspannung ist außerhalb des gültigen Be-
reichs von 200 V bis 260 V.
u Prüfung des Drehfelds/ Phasenreihenfolge
(Rechtsdrehfeld erforderlich), Frequenz des Net-
zes, DIP-Schaltereinstellung und des Schutzlei-
terwiderstands durch eine Elektrofachkraft.
LED pulsiert im 2 s Takt 1 s rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Ein fahrzeugseitiger Fehler liegt vor.
u Fahrzeug noch einmal neu anschließen.
LED pulsiert im 0,5 s und 3 s Takt für 0,5 s rot. Es
ertönt ein Signalton für 0,5 s:
Ein interner Fehler bei einer Kleinspannung
(z. B. 12 V) liegt vor.
u
Prüfung durch eine Elektrofachkraft.
LED leuchtet durchgehend rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Es liegt ein Problem mit der Spannungsüberwa-
chung oder der Systemüberwachung vor.
Gefahr eines tödlichen Stromschlags.
Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern. Erst danach das Ladekabel vom Fahrzeug ab-
ziehen.
