SV

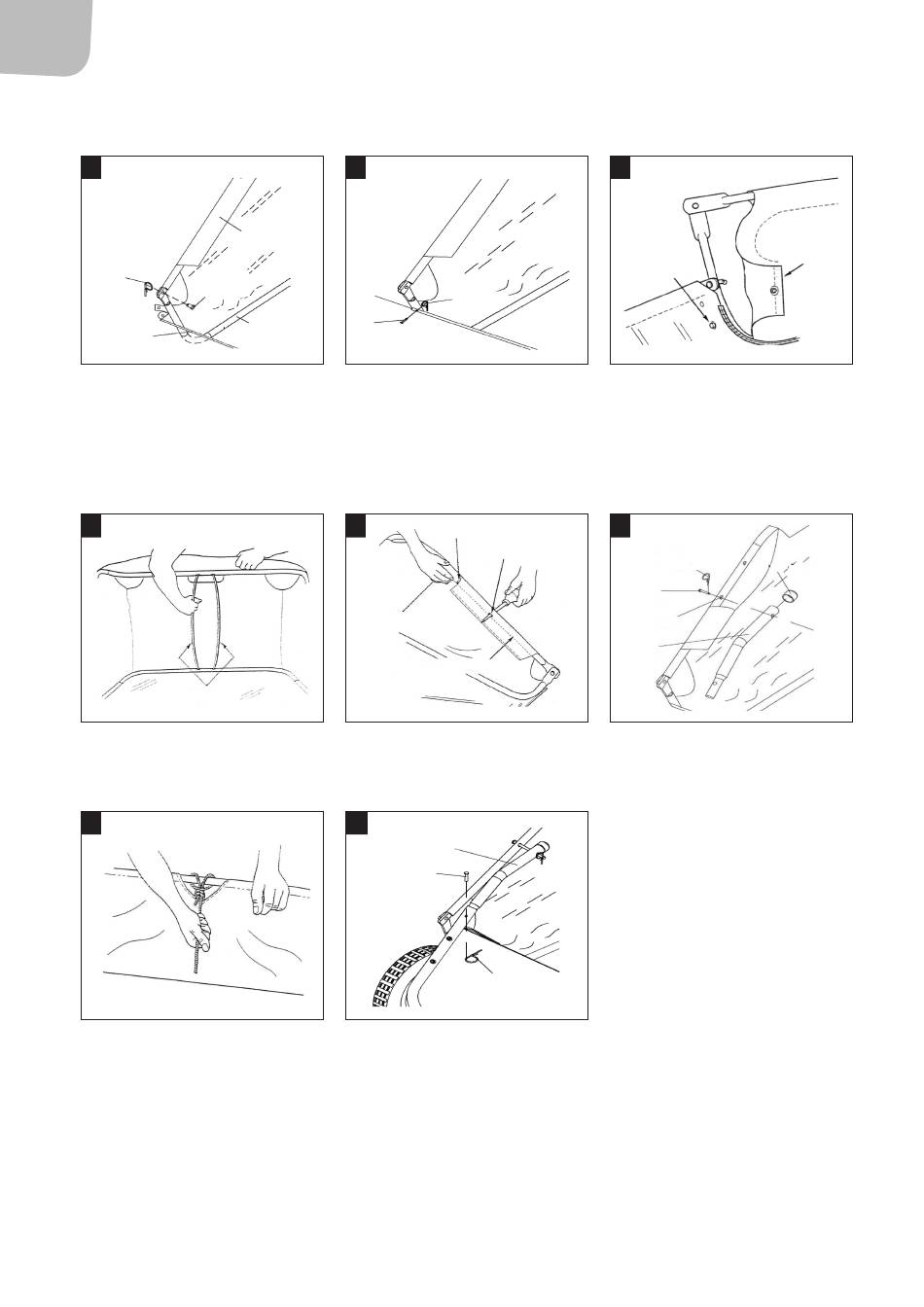

6. Placera det nedre tvärstaget i korgens främre söm. Fäst tvärstaget i de nedre rören, se figur 14.
7. Fäst korgens hörn med tryckknapparna, se figur 15.
13
Saxpinne Ø 3
Sprint Ø 9,5 x 25
Uppsamlings-
korgens botten
8. Placera korgen med den bakre delen ned mot golvet. Placera de två stödstagen i de nedre och övre rören, se figur 16. Böj inte stagen för
mycket, de kan då bli krokiga.
9. Känn efter längs det övre sidoröret för att hitta det nedre hålet. Gör hål i korgen i linje med det nedre hålet, se figur 17. Placera en
låssprint i hålet och på den ska korghållaren fästas, se figur 18. Placera sedan en plasthatt i änden på korghållaren. Gör likadant på
andra sidan
16
Stag
10. Knyt fast repet mitt på det övre bakre röret, se figur 19.
11. Montera uppsamlingskorgen på chassit, se figur 20.
19
8
14
Övre sidorör
för uppsam-
lingskorg
Ramstag för
uppsamlings-
korg
Nedre sidorör för
Ø6 x 37
uppsamlingskorg
Sprint
17
Övre sidorör
för uppsamlingskorg
20
Stödrör för
uppsamlingskorg
Sprint Ø 6 x 37
15
Sprint Ø 2
18
Övre hål
Nedre hål
Stödrör
för upp-
samlings-
korg
Saxpinne Ø 2
Flik
Tryckknapp
SaxpinneØ 3
Vinylhätta
Sprint Ø 8 x 59,6
Nedre
hål
