NL
6
Handgreep voor
Zeskant-
hoogte-instelling
bout
M8 x 20
Borg-
schroef M8
Zeskantbout
M8 x 40

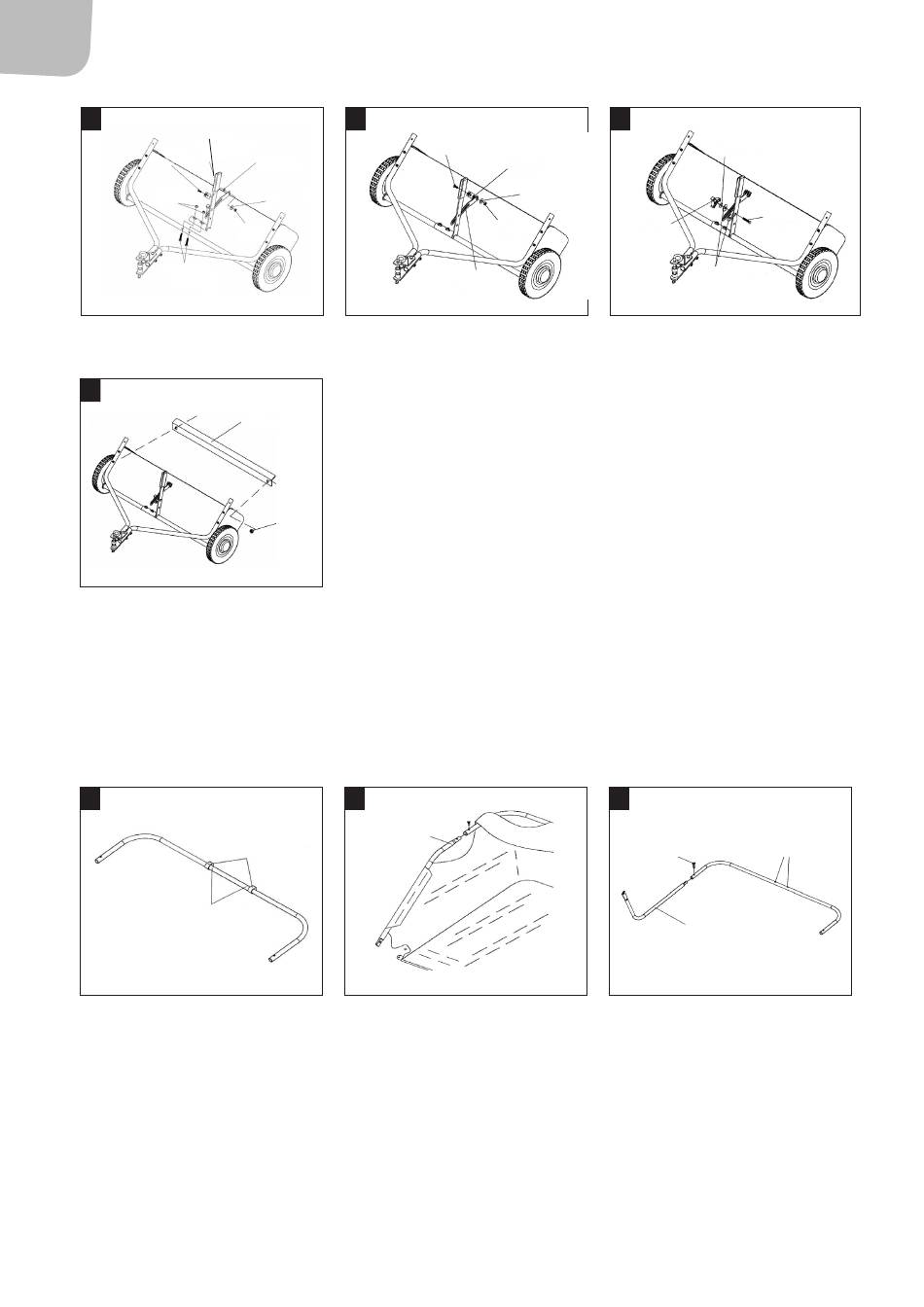

12. Bevestig de montagelijst aan het apparaat met 2x zeskantbouten M6 x 12 en 2x borgmoeren M6 (afb. 9).
9
Monteer de opvangzak.
1. Richt de bovenste buis aan de achterkant van de opvangzak met de middelste gaten naar beneden (1), zie afbeelding 10. Steek de buis
door de lussen aan de bovenzoom van de zak (2).
2. Steek de achterste buis door de openingen van de zak, zie afbeelding 11.
3. Monteer de buizen aan elkaar, zie afbeelding 11.
4. Richt de onderste buis aan de achterkant van de opvangzak met de middelste gaten naar boven. Monteer op de voorste buis onderaan
de achterkant, zie afbeelding 12.
10
1
56
7
Afstandshouderbus
Grote platte
sluitring Ø 8
Zeskant-
borgmoer
M8
Stang
Zeskant-
bout
M6 x 12
Borgmoer
M6
11
Bovenste zijbuis
2
voor opvangzak
M8 x 20
Ø8
M8
Kunststof plug
8
M8 x 30
12
Achterste buis voor opvangzak
Kunststof plug
(bevestigingsgat naar boven)
Onderste zijbuis voor opvangzak
