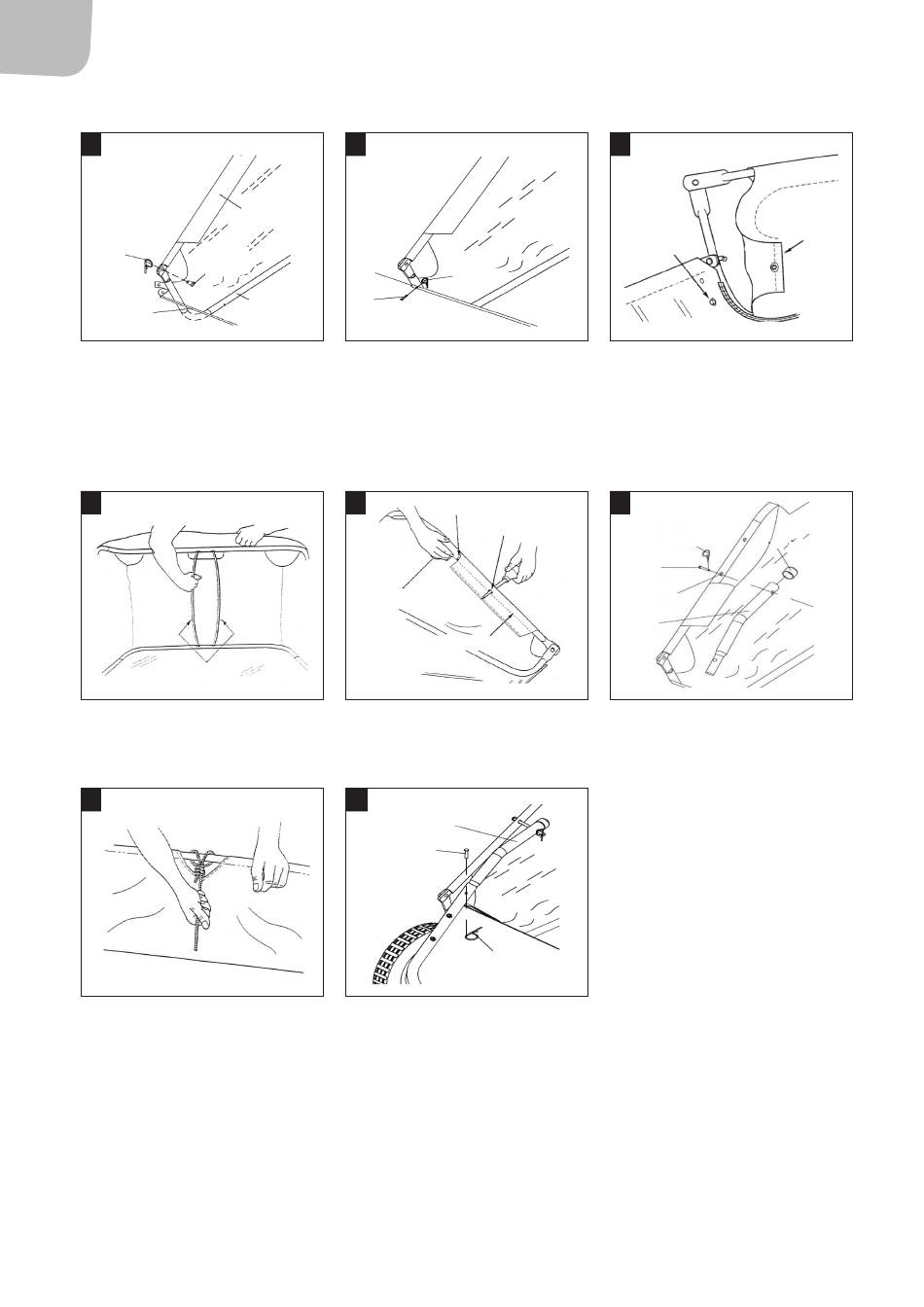

Die Ecken des Korbs mit den Druckknöpfen befestigen, siehe Abb. 15.
13
Sicherungs-
splint Ø 3
Splint
Ø 9,5 x 25
Boden des
Auffangkorbs
8.
Den Korb mit dem hinteren Teil auf dem Boden ablegen. Die beiden Stützstreben an den unteren und oberen Rohren befestigen, siehe
Abb. 16. Die Streben nicht zu stark biegen, da sie dann ggf. nicht mehr in die gerade Position zurückkehren.
9.
Das obere Seitenrohr abtasten, um das untere Loch zu finden. An der entsprechenden Stelle im Korb ein Loch stechen, siehe Abb. 17.
Einen Sicherungssplint in das Loch einsetzen und den Korbhalter daran befestigen, siehe Abb. 18. Dann eine Plastikkappe auf das Ende
des Korbhalters setzen. Ebenso auf der anderen Seite verfahren.
16
Strebe
10.
Das Seil mittig am oberen hinteren Rohr festbinden, siehe Abb. 19.
11.
Den Auffangkorb am Fahrgestell montieren, siehe Abb. 20.
