A A B
J
Y

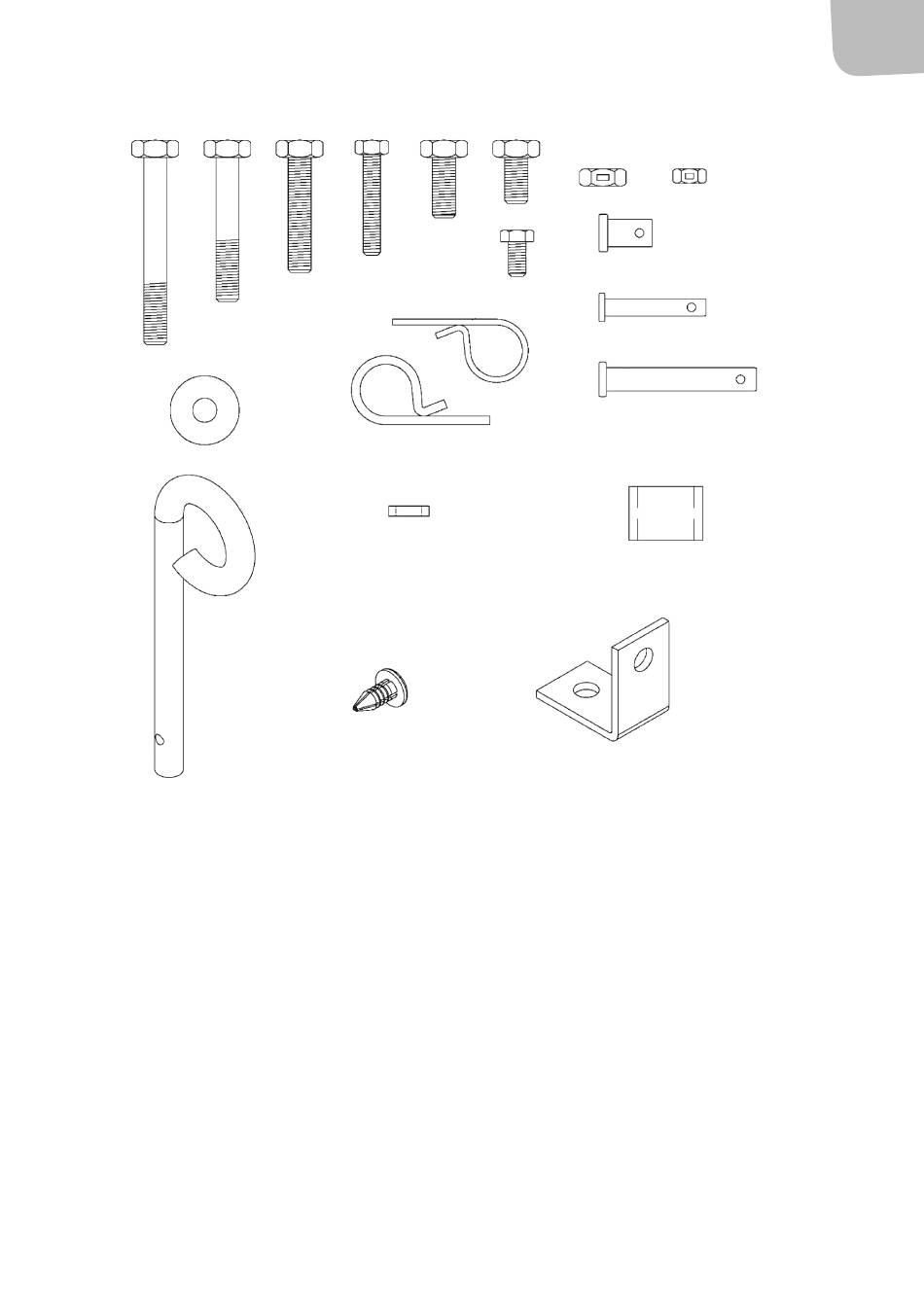

A 2 Vis hexagonales M8 x 65
B 2 Vis hexagonales M8 x 50
C 2 Vis hexagonales M8 x 40
D 4 Vis hexagonales M6 x 40
E 1 Vis hexagonales M8 x 20
F 1 Vis hexagonale M8 x 16
G 8 Contre-écrous M8
H 6 Contre-écrous M6
I 2 Vis hexagonales M6 x 12
J 1 Rondelle Ø8
C D E
N
L
Z
F
G
I
O
K 1 Support coudé
L 1 Entretoise pour le réglage de la hauteur
M 2 Entretoises de barre d'attelage
N 5 Goupilles de verrouillage Ø 3
O 4 Goupilles de verrouillage Ø 2
P 2 Goupilles Ø 9,5 x 25
Q 4 Goupilles Ø 6 x 37
R 2 Goupilles Ø 8 x 59,5
Y 1 Goupille de barre d'attelage
Z 4 Bouchon en plastique
H
P
Q
R
M
K
