Hänvisningar till höger och vänster är utifrån användarens placering på fordonet som drar uppsamlaren.

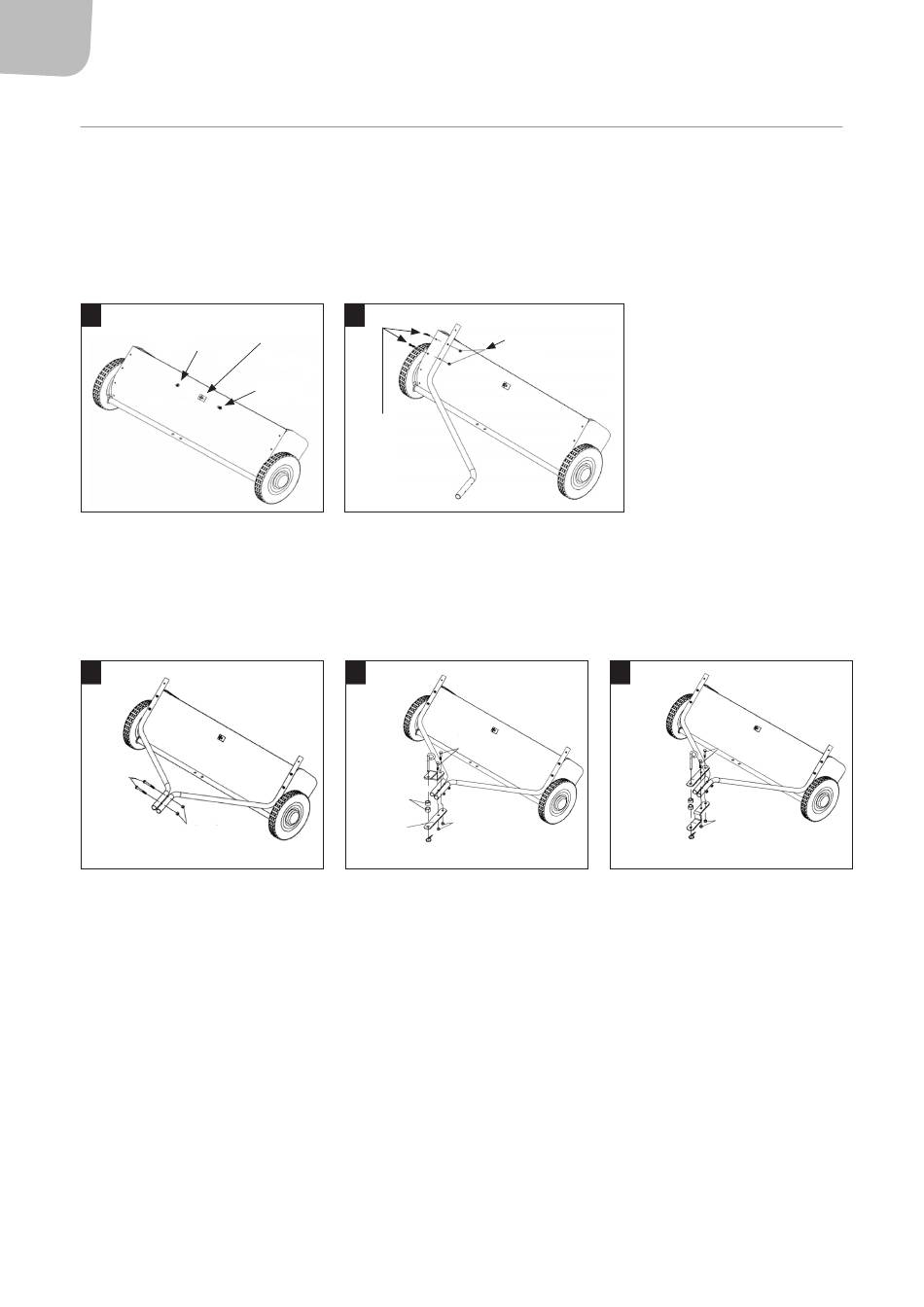

1. Montera vinkelfästet på chassit med en skruv (M8x16) och låsmutter (M8). Se till att fästet är placerat enligt bilden, se figur 1.
2. Klipp av plasten som håller fast höjdjusteringen.
3. Montera höger kopplingsstag på chassit med skruv (M6x40) och låsmutter (M6), se figur 2. Vänta med att dra åt. Montera vänster
kopplingsstag på samma sätt.
1
Sexkant-
låsmutter
M8
4. Sätt ihop de två kopplingsstagen med två bultar (M8x65) och två låsmuttrar (M8), se figur 3. Dra inte åt helt än.
5. Beroende på höjden på din traktors/gräsklippares kopplingsanordning ska uppsamlarens koppling monteras på olika sätt,
se figur 4 och 5.
6. Dra åt skruvar och muttrar. Börja med dem som fäster kopplingsstagen i chassit. Dra sedan åt de som håller ihop den främre delen av
kopplingsstagen. Sist dras kopplingsanordningen åt.
7. Montera låssprinten, distanser och sprint, se figur 4 och 5.
3
Sexkantskruv
M8 x 65
Sexkant-
låsmutter M8
8. Montera reglaget för höjdjustering. Använd två skruvar (M8x40) och låsmuttrar (M8), se figur 6. Dra inte åt helt än.
9. Sätt fast greppet på reglaget, se figur 6.
10. Placera en skruv (M8x20) genom vinkelfästet och på den sedan en bussning, höjdjusteringsstag, bricka och låsmutter (M8), se figur 7.
Dra åt.
11. Montera resten av delarna till höjdjusteringen, se figur 8.
6
MONTERING
2
Vinkelfäste
Sexkantskruv
M8 x 16
Sexkantskruv
M6 x 40
4
Dragstångs-
sprint
Dragfäste
Distans
Dragfäste
(rakt)
SaxpinneØ 3
Sexkantlåsmutter
M6
5
Sexkantskruv
M8 x 50
Sexkant-
låsmutter
Dragfäste
M8
Sexkantskruv
M8 x 50
Dragstångs-
sprint
Dragfäste
(rakt)
Distans
Sexkant-
låsmutter M8
SaxpinneØ 3
