NL
A A

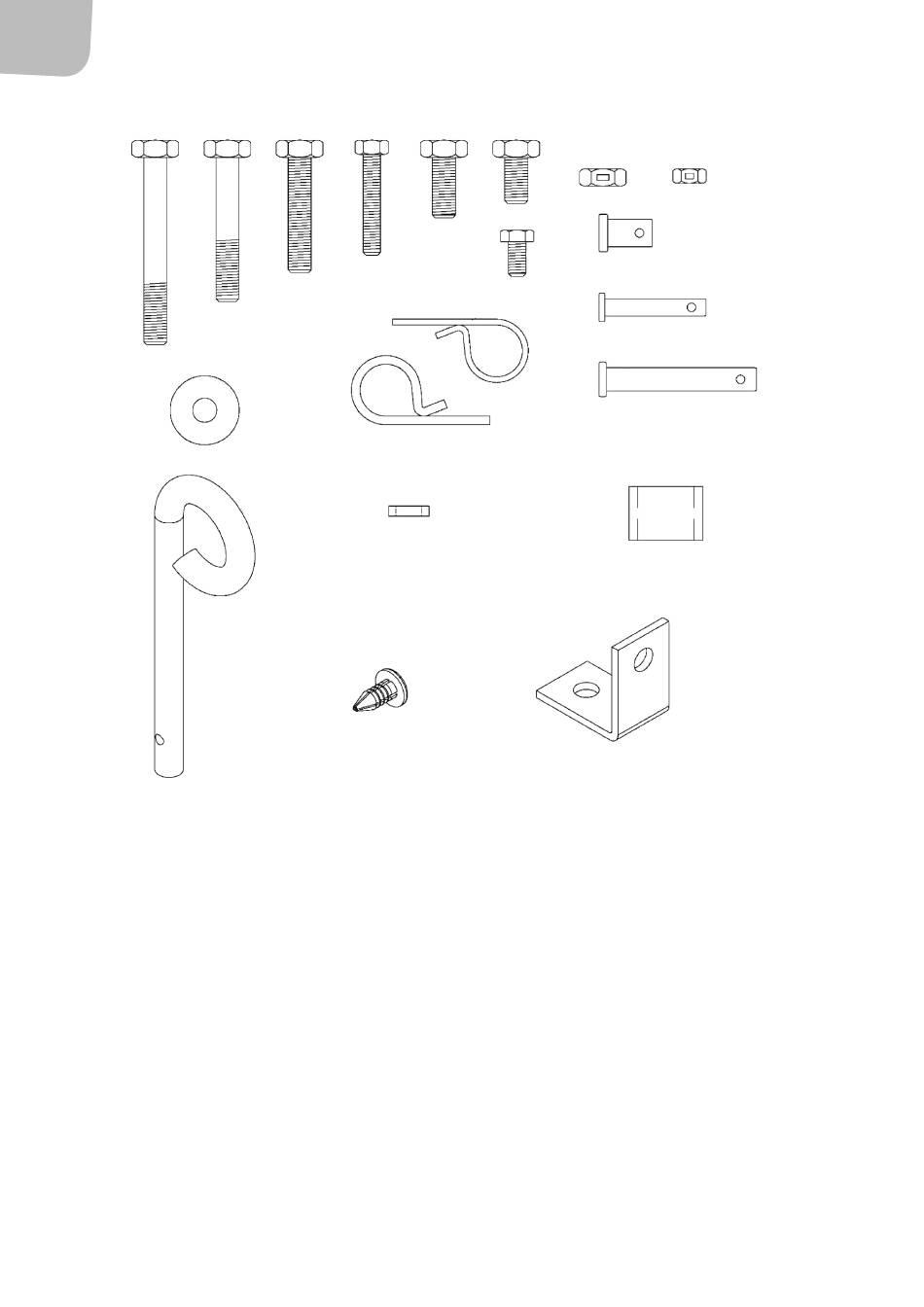

A 2 x Zeskantbout M8 x 65
B 2 x Zeskantbout M8 x 50
C 2 x Zeskantbout M8 x 40
D 4 x Zeskantbout M6 x 40
E 1 x Zeskantbout M8 x 20
F 1 x Zeskantbout M8 x 16
G 8 x Borgmoer M8
H 6 x Borgmoer M6
I 2 x Zeskantbout M6 x 12
J 1 x Platte sluitring Ø8
54
B C D
N
J
Y
E F
I
O
L
Z
K 1 x Haakse bevestiging
L 1 x Afstandshouder voor hoogteverstelling
M 2 x Afstandshouder voor dissel
N 5 x Borgpen Ø 3
O 4 x Borgpen Ø 2
P 2 x Splitpen Ø 9,5 x 25
Q 4 x Splitpen Ø 6 x 37
R 2 x Splitpen Ø 8 x 59,5
Y 1 x Disselpen
Z 4 x Kunststof plug
G H
P
Q
R
M
K
