Jula Axley Bedienungsanleitung Seite 13

NO
A A

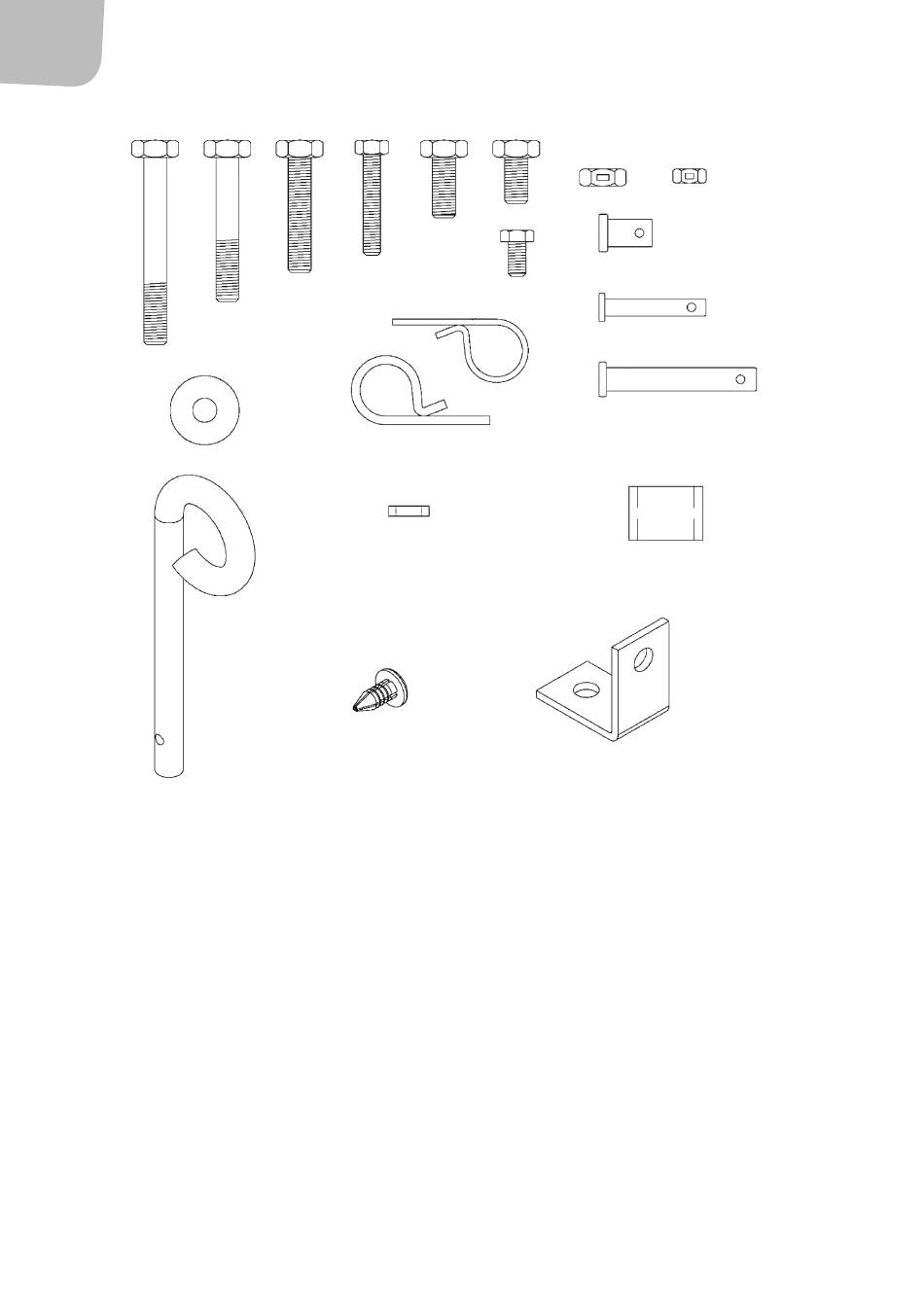

A 2 x Sekskantbolt M8x65
B 2 x Sekskantbolt M8x50
C 2 x Sekskantbolt M8x40
D 4 x Sekskantbolt M6x40
E 1 x Sekskantbolt M8x20
F 1 x Sekskantbolt M8x16
G 8 x Låsemutter, nylon M8
H 6 x Låsemutter, nylon M6
I 2 x Sekskantbolt M6x12
J 1 x Stor, flat underlagsskive Ø8
12
B C D
N
J
Y
E F
I
O
L
Z
K 1 x Vinkelfeste
L 1 x Justerbart distansestykke
M 2 x Distansestykke
N 5 x Hårnålsplint Ø3
O 4 x Hårnålsplint Ø2
P 2 x Låsepinne Ø9,5x25
Q 4 x Låsepinne Ø6x37
R 2 x Låsepinne Ø8x59,5
Y 1 x Koblingsbolt
Z 4 x Plasthette
G H
P
Q
R
M
K
