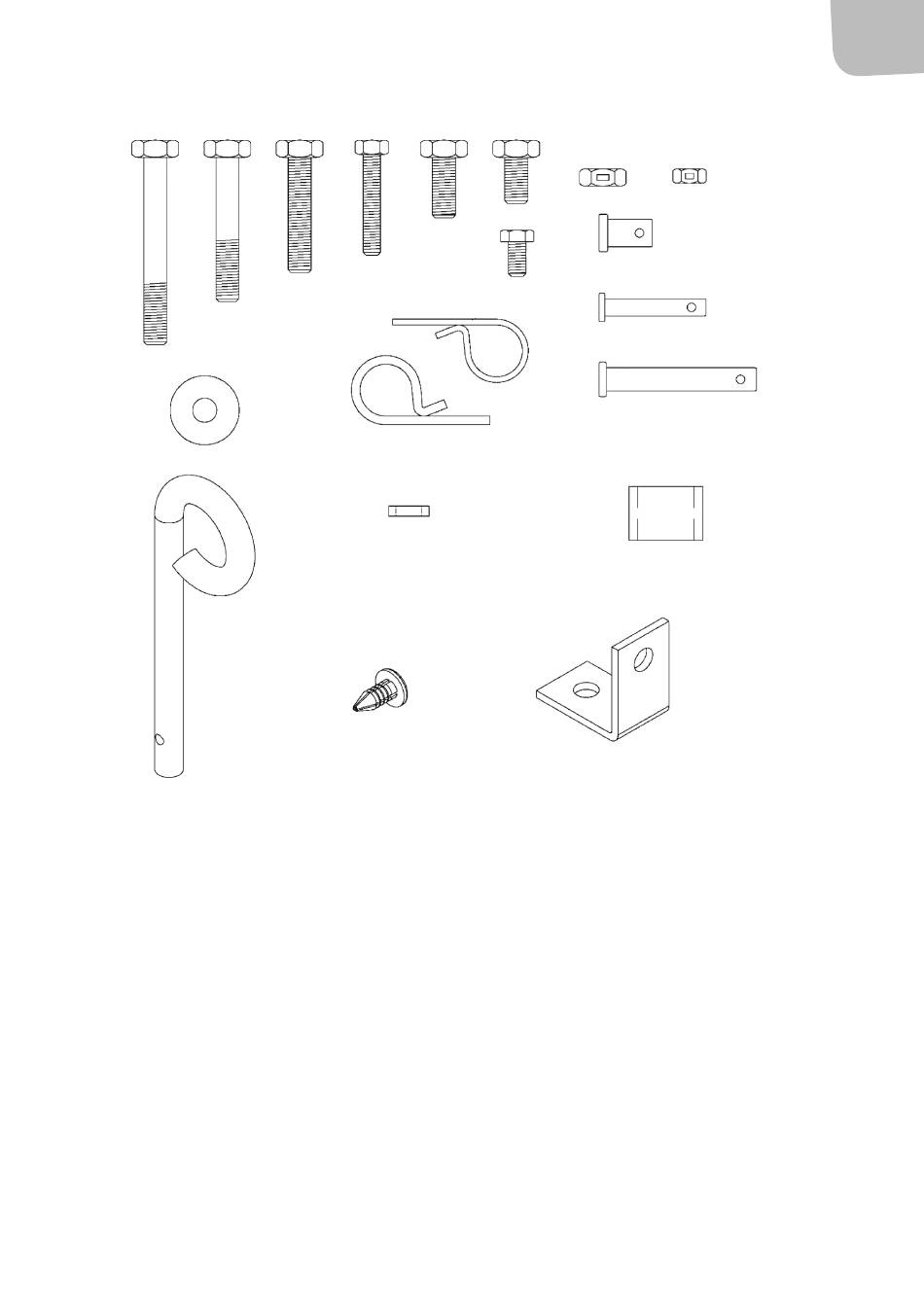

A 2 x Sechskantschraube M8 x 65
B 2 x Sechskantschraube M8 x 50
C 2 x Sechskantschraube M8 x 40
D 4 x Sechskantschraube M6 x 40
E 1 x Sechskantschraube M8 x 20
F 1 x Sechskantschraube M8 x 16
G 8 x Kontermutter M8
H 6 x Kontermutter M6
I 2 x Sechskantschraube M6 x 12
J 1 x Unterlegscheibe Ø8
C D E
N
L
Z
F
G
I
O
K 1 x Winkelhalterung
L 1 x Distanzstück für Höheneinstellung
M 2 x Distanzstück für die Kupplung
N 5 x Sicherungssplint Ø 3
O 4 x Sicherungssplint Ø 2
P 2 x Splint Ø 9,5 x 25
Q 4 x Splint Ø 6 x 37
R 2 x Splint Ø 8 x 59,5
Y 1 x Kupplungssplint
Z 4 x Plastikstopfen
